Länge: 5200 mm
Breite: 1200 mm
Höhe: 900 - 1000 mm
A:
Neumann Beschichtungsanlage für Holzfenstereinzelteile für
Grundierungen
----------------------------------------------------
----------------------------
-------------------------
Vorgabe
n:
--------------
Es können wasserlösliche Produkte und
andere Grundierungen verarbeitet werden.
Die Werkstücke müssen
frei von Holzspänen, Holzstaub und Verunreinigungen aller
Art
sein.

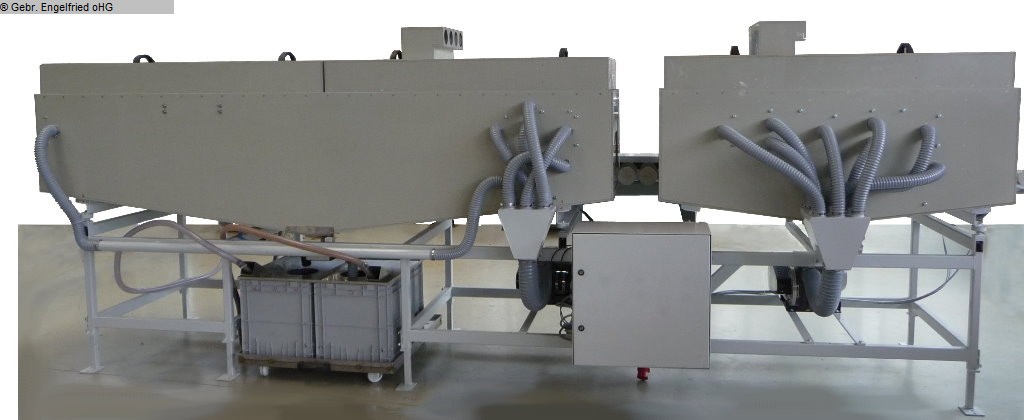

Lieferumfang:
------------------
Grundiertunnel GT
51 GG
Gesamtlänge: ca. 5.200 mm
Gesamtbreite: ca. 1.200
mm
Durchlass: max. 250 x 220 mm
Rollenabstand: 110 mm
Länge der Wannen: 2.960 und 1.530 mm
Arbeitshöhe: 900 mm -
1000 mm stufenlos einstellbar
Nutzbreite: bis 250 mm
Rollenantrieb: stufenlos einstellbar, 4 - 10 m/min.
Rollenlagerung: Stehlager
Die Arbeitsgeschwindigkeit
muss mit dem Grundiermittel-Hersteller abgestimmt
werden.
Materialförderung: pneumatische Doppelmembranpumpe ca. 1 -
3 bar
Filtersystem: 3-fach Filtersystem mit Rückführung
16
Flutdüsen in verschiedenen Positionen einstellbar
Nebelarme
Verarbeitung
Reinigungskreislauf: pneumatische
Doppelmembranpumpe ca. 1 - 3 bar
Filtersystem: 2-fach
Filtersystem mit Rückführung
Handbrause mit
Schlauch
Abblastechnik: 2 Stück Verdichter 2,2 KW an 15
Abblasdüsen
Behältersystem: 2 Stück Behälter mit Rücklaufsieb
und Ansaugstutzen
Mechanischer Aufbau: Wannen und Deckel aus
PP/Edelstahl
Maschinenrahmen aus Stahlprofilen
Farbgebung: RAL
7035, Edelstahl, PP-Kunststoff
Anschlusswerte: 230/400 V, 3 ph,
50 Hz.
6 bar Druckluftanschluss für die Pumpe

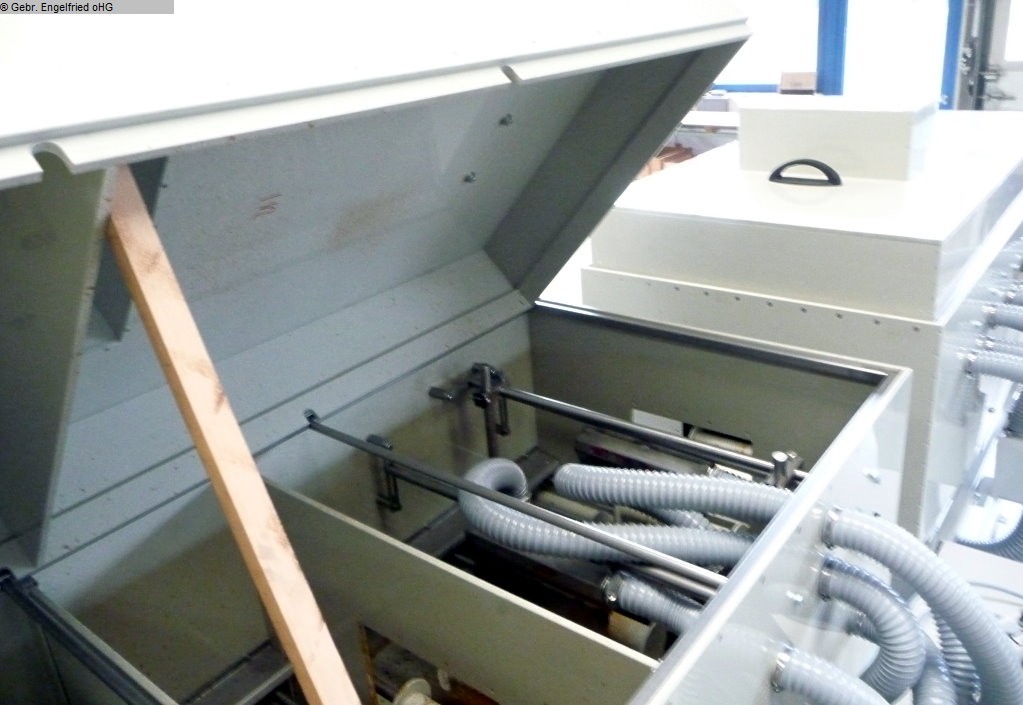

Der
mechanische Aufbau
----------------------------------
1
Gehäuse für: Grundierauftrag und 1. Abblasstation
Länge: 2.960
mm
Breite x Höhe: 650 x 810 mm
Abblassystem: O - L/R -
O/U
Grundierauftrag: erfolgt in einer herausnehmbaren Station
1 Gehäuse für: 2. Abblasstation
Länge: 1.530 mm
Breite x Höhe: 650 x 810 mm
Abblassystem: O - L/R - O/U -
L/R - O/U
je Abblassystem: 1 Schottwand, steckbar
47
Schnellwechselrollen D = 50 x 250 mm, mit Bund D = 90 mm
Rollenteilung: 110 mm
Abblassystem: je 1
Zentrifugal-Gebläse 2,2 KW, 300 mbar
1. Station: 6 Düsen
2. Station: 9 Düsen
Einstellbarkeit der Düsen:
oben: schwenkbar und Höhe: 120 mm - 200 mm
unten:
schwenkbar
seitlich: Breite bis 250 mm und Winkel 0° -
90°
Einstellbarkeit des Materials: durch Einstellung des
Pumpendrucks und
Einstellung des Durchlasses mittels Kugelhahn
Einstellbarkeit der Abblasstation: durch Einstellung in Winkel
und Abstand.
B: Abstapelmechanisierung zur Fensterfertigung
am Einzelteil
ausgelegt für folgende Holzdimensionen:
Holzlänge min./max.: 300 mm, 5.000 mm
Holzdicke: min./max.
von 30 mm bis ca. 140 mm
Holzbreite: min./max. 40 - 250 mm
Leistungsauslegung: maximal 6 Teile pro Minute

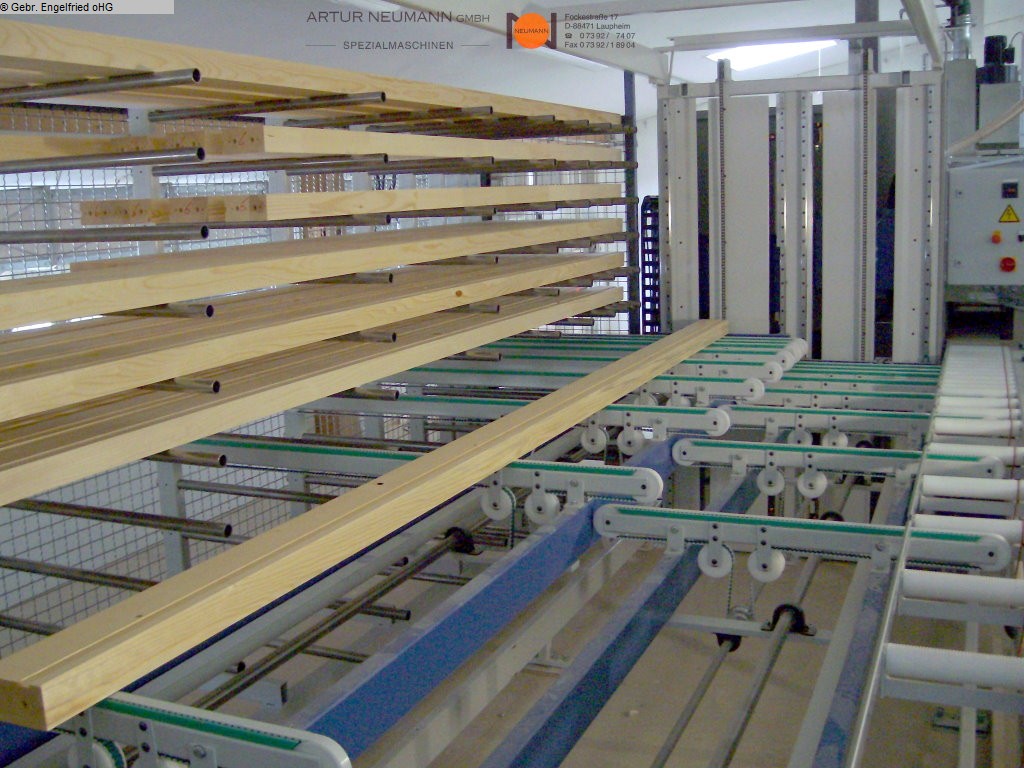

Abstapelsystem HA35/50
----------------------------------
Rollenbahn nach der
Grundierung im Stapelsystem
Rollenbahnbreite: 300 mm
Rollenbahnlänge: 4.000 mm
Antrieb: regelbar, 1
Getriebemotor
Fördergeschwindigkeit: regelbar 3 - 15 m/min.
für Holzlängen: von 300 mm bis 5.000 mm
Umlaufsystem:
6 Stück
Antrieb: 1 Getriebemotor
Leistung: max. 6
Teile pro Minute
Hubbereich: vertikal von ca. 300 mm bis ca.
2.000 mm

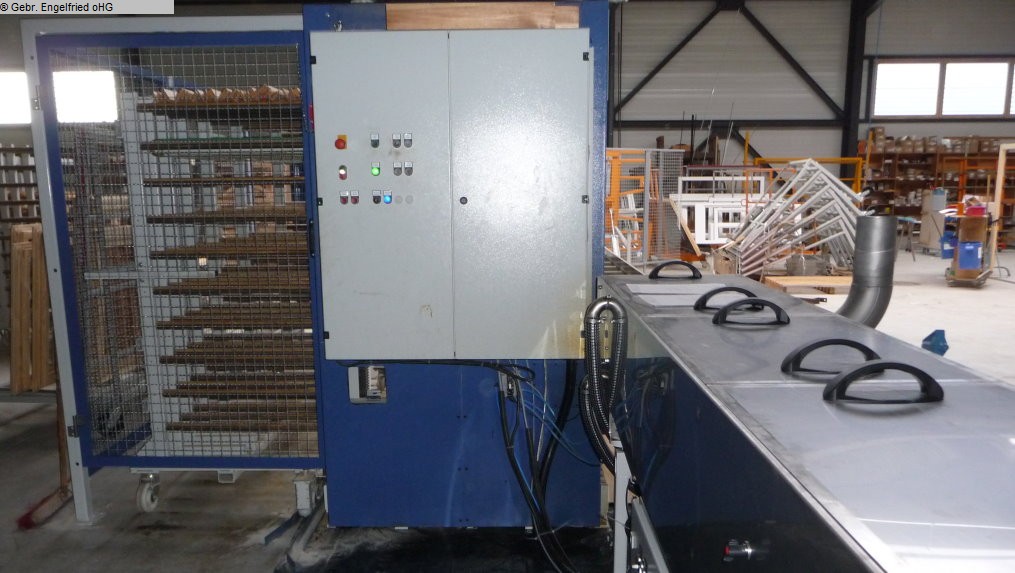

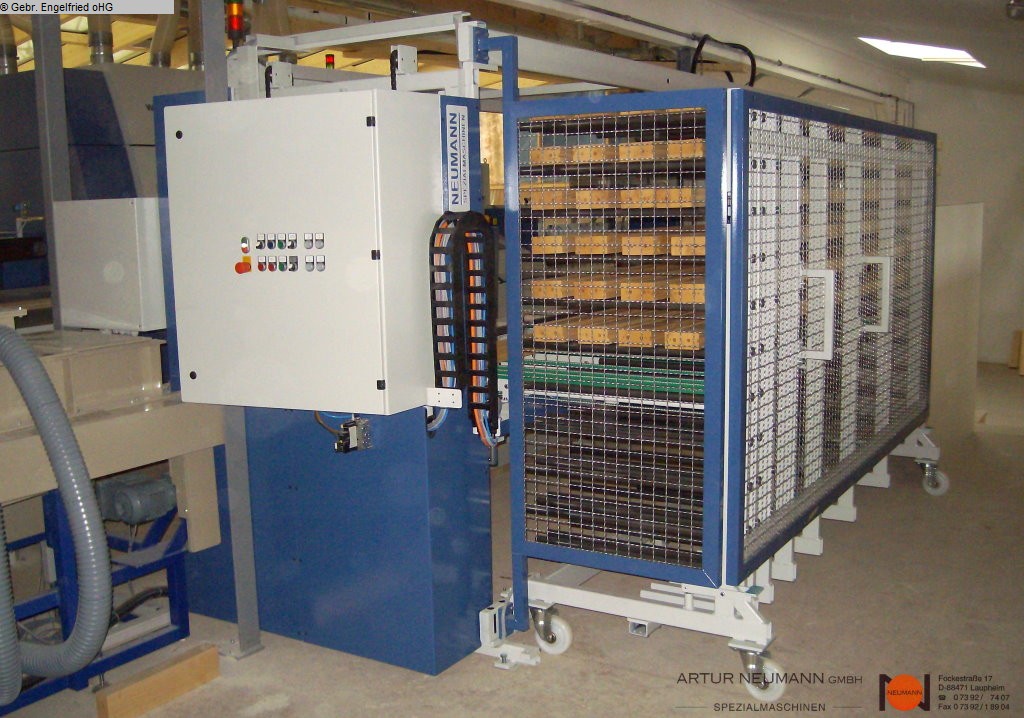

Stapelsystem:
Zahnriemenförderer: 2 Stück
Zahnriemenförderer: Länge 300 mm + 1.000 mm
Antrieb:
jeweils 1 Getriebemotor
Leistung: max. 6 Teile pro Minute
Hubbereich: vertikal von 420 mm bis ca. 2.000 mm

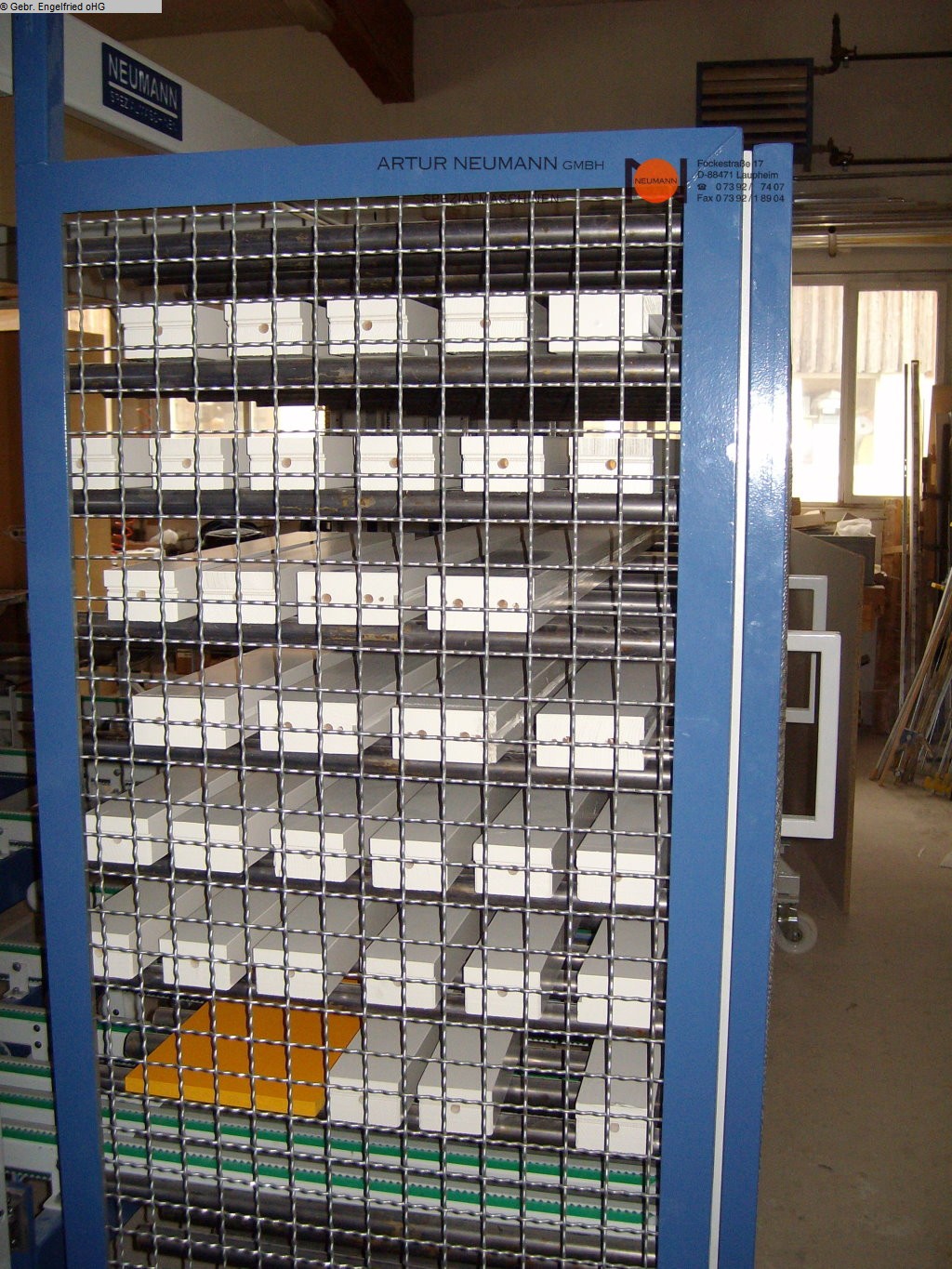

Regalwagen:
------------------
Einlegetiefe: 760 mm
Einlegebreite: ca. 2.900 mm
Etagenwagenabstand: für
Holzdicke 140 mm, 190 mm
fahrbar: 4 Lenkrollen
Arretierung
im Stapelsystem: mit Sensorik
Rückwand: ausgeführt als
Schutzgitter
Etage 1, unten bei ca. 430 mm
Etage 10, oben
bei ca. 1.940 mm
Ausführung: 8 Etagen, je 8 Auflagen für
Holzdicke 140 mm
Schutzgitter sind Bestandteil der
Lieferung
--------------------------------------------------------
-
Schutztüren mit Sicherheitsverriegelung
Installation der
Endschalter-Abfrage und Not-Aus-Kette
erfolgt durch den
Hersteller.
Steuerung: Siemens S7-300CPU 314
PN/DP
Servotechnik mit Profibus-System
Anschlusswert: 230/400
V, 50 Hz, ca. 8 KW
L1,L2,L3,PE
Verdrahtung: nach VDE
Motorspannung: 230/400 V, 50 Hz.
Alle
Mechanisierungselemente sind CE-konform.
Alle direkten
Abdeckungen zur Erfüllung der
Sicherheitsbestimmungen sind an
den Elementen
angebracht und gehören zum Lieferumfang.
(techn. Daten lt. Hersteller ohne Gewähr !)
Preise: auf Anfrage !
