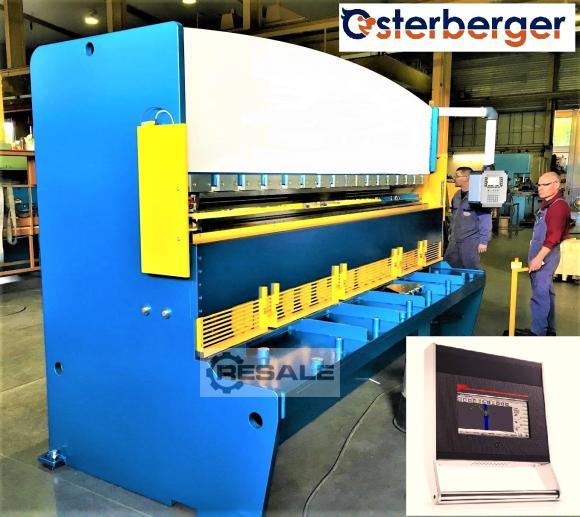

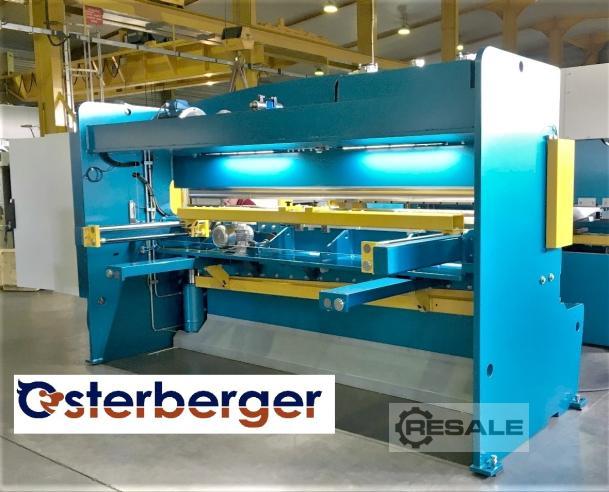

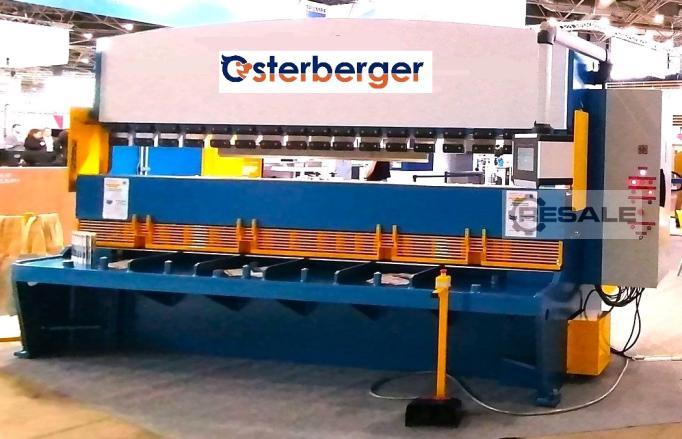

Kombinierte CNC – gesteuerte Abkantpresse / Blechtafelschere
Superkompakte Maschine mit sehr geringem Platzbedarf.
Größte Schnittlänge 3.020 mm
Nennschneidleistung 6 mm Stahlblech/ST 40
Schnittwinkel 1°30
17 Stück Blechniederhalter, Ø Niederhalterteller 50 mm

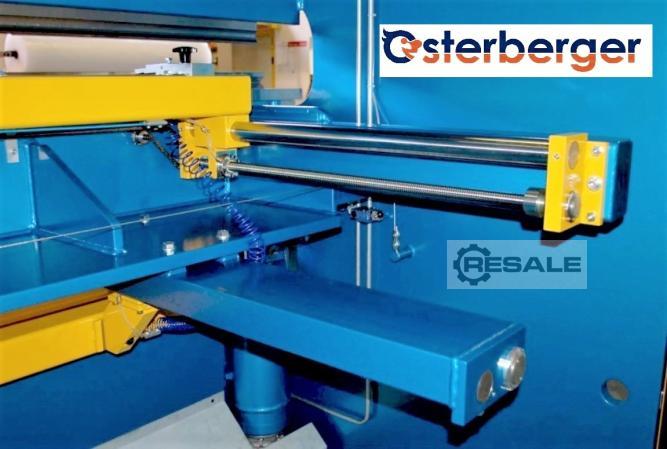

NC – gesteuerter Hinteranschlag für die Tafelscherenstation -
Verstellbereich 750 mm
Tischhöhe 750 mm.
Größte Abkantlänge zwischen den Seitenständern 3.440 mm
(Ständerdurchgang 3.550 mm)
Maximale Presskraft 1.000 kN
Arbeitshöhe Abkanten nur 1.230 mm
Hubbereich Abkantstation 170 mm
Größte Einbauhöhe Abkantstation 250 mm (Pressbalkenoberfläche in
der untersten Stellung), Hinteranschlag-Verstellbereich bei der
Abkantstation 750 mm.
Abmessungen inklusive Bedienpendel 4,25 m x 1,82 m x H 2,8 m
Stellfläche 3,85 x 1,82 m
Antriebsleistung 10 kW
Gewicht 9.000 kg
Ausstattung:

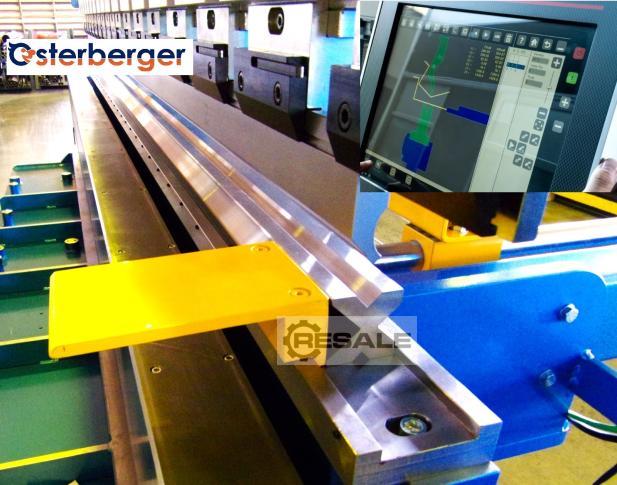

- ESautomation – CNC – Steuerung Modell S630 – mit Touchscreen
und 10 Farbbildschirm mit Bildschirmgrafik und automatischer
Biegewinkelberechnung
- PILZ® Sicherheits-Steuerelemente

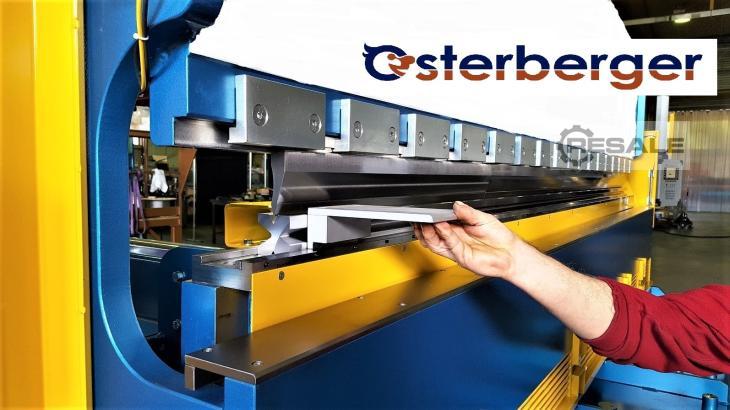

- 1 Garnitur Abkantwerkzeuge (Biegestempel + Vierfach-Wendematrize)
- 3 Stück Blechauflagen für die Abkantstation

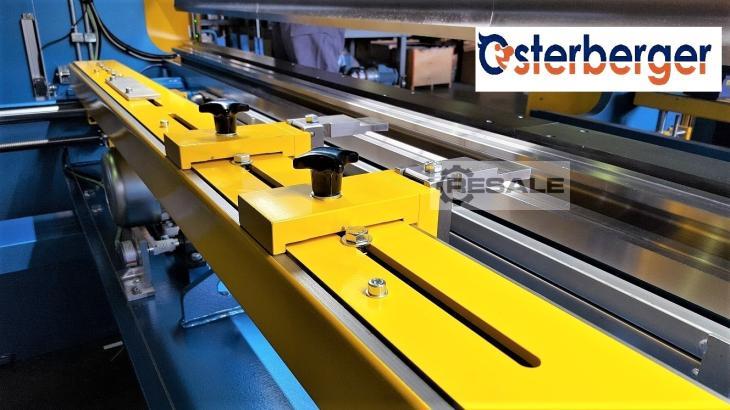

- 90° Winkelanschlag bei der Tafelschere mit 1 m Länge
- Arbeitsraumabsicherung Abkantstation durch Lichtschranken und
Arbeitsraumabsicherung rückwärts durch seitliche Schutzgitter und
Lichtschranken.
