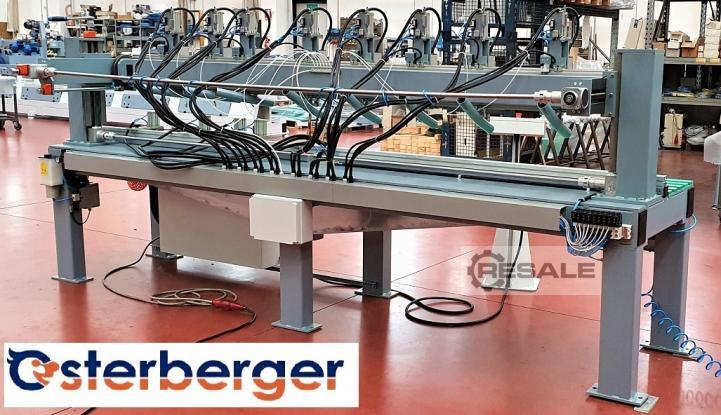

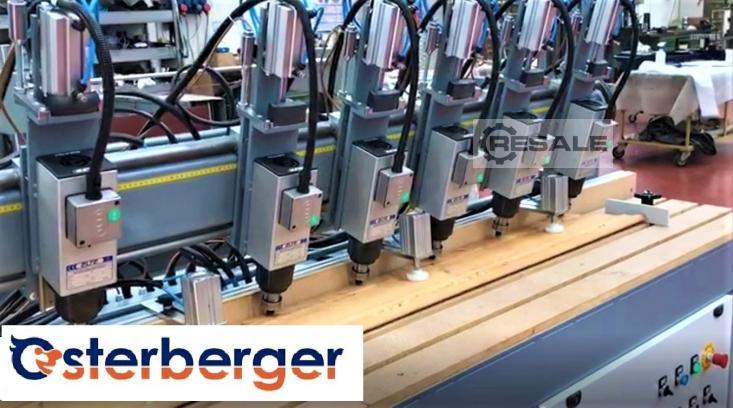

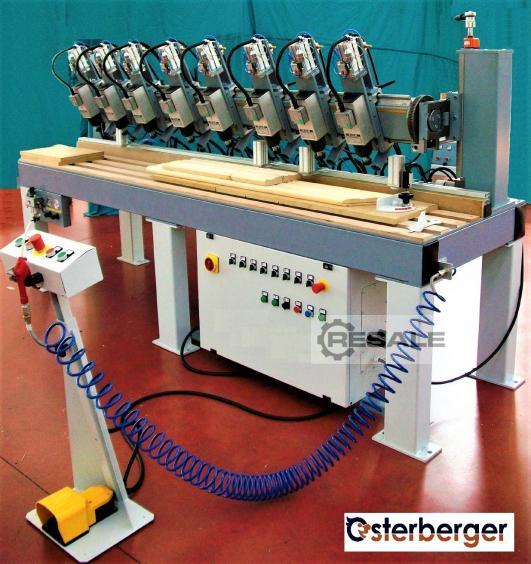

Reihenbohranlage mit 8 Stück höhen- und breitenverstellbaren
Bohrspindeln (optional bis zu 12 Bohrspindeln und eine Verlängerung
auf eine Bohrfläche von 4.000 mm x 240 mm – ohne das Werkstück zu
verschieben)
VIDEOLINK auf Anfrage
Antriebsleistung 0,75 kW pro Bohrspindel (optional kann die Anlage mit
stärkeren Bohrspindeln geliefert werden – 1 kW / 1,25 kW – 1,5
kW), Bohrspindeldrehzahlen bis 12.000 U/min - stufenlos regelbar über
Potentiometer und Frequenzumformer- eingestellte Drehzahl analog

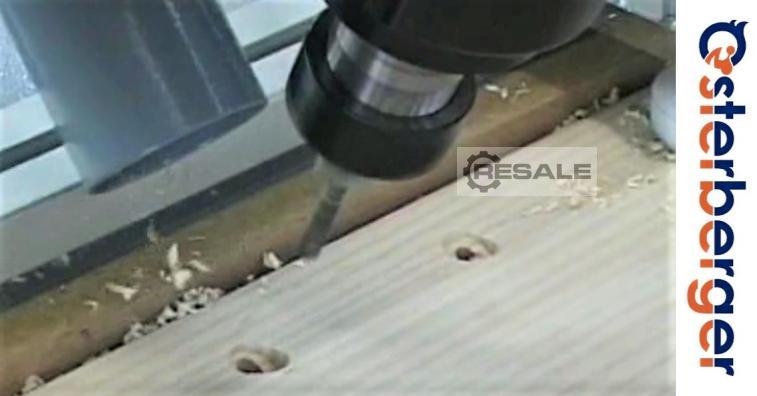

ablesbar, Bohrerspannung durch Spannzangen ER25, größter
Bohrerdurchmesser 12 mm, Bohrvorschubgeschwindigkeit stufenlos
einstellbar, Bohrtiefe jeder Bohreinheit individuell stufenlos

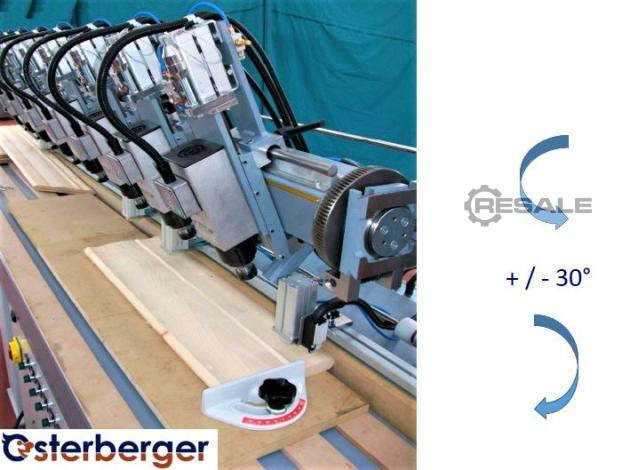

einstellbar, größter Bohrschlittenhub 80 mm - Verstellbereich für
Schrägbohrungen +/- 30 °, kleinster Abstand von Bohrermitte zu

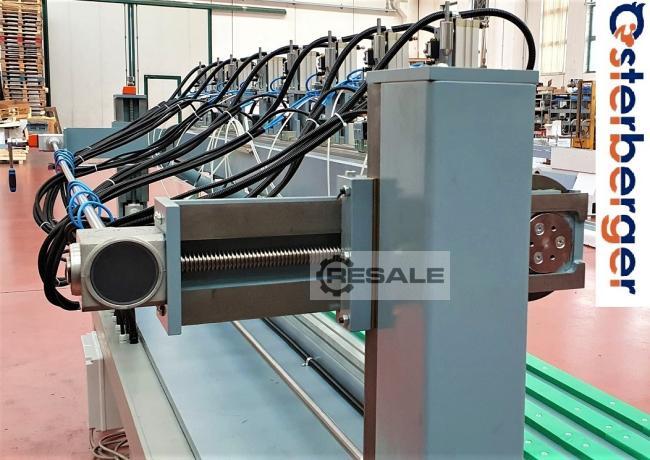

Bohrermitte 110 mm, Horizontal- Verstellbereich des Trägers der
Bohreinheiten 240 mm (vor / zurück), Vertikalverstellung des Trägers
der Bohreinheiten 320 mm (auf / ab), Tischgröße 3.750 mm x 850 mm
(optional größer) – bearbeitbare Fläche durch Bohren 3.000 x 240
mm ohne das Werkstück zu verschieben, Arbeitshöhe zirka 870 mm,
Abmessungen 3,75 m x 1,25 m x H 1,98 m, Gewicht zirka 1.000 kg
Technische Besonderheiten:

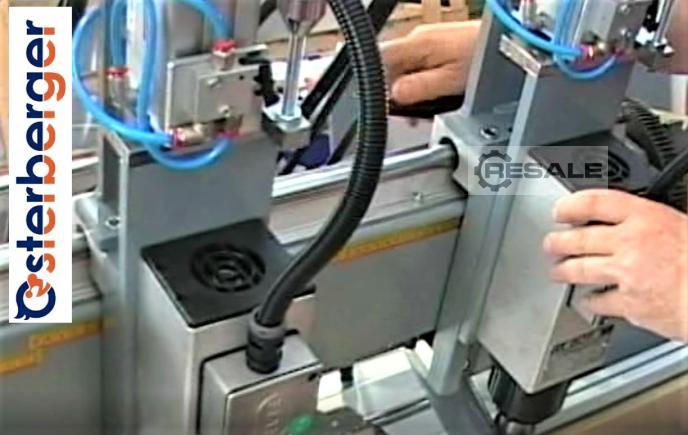

Jede Bohreinheit hat ein Absaugrohr für eine Späneabsaugung,
zusätzlich ist im Aufspanntisch einen Ausnehmung für den Spänefall,
an die Ausnehmung ist an der Tischunterseite ein Auffangbehälter mit
einem Anschlussdurchmesser von 120 mm für den Absaugschlauch

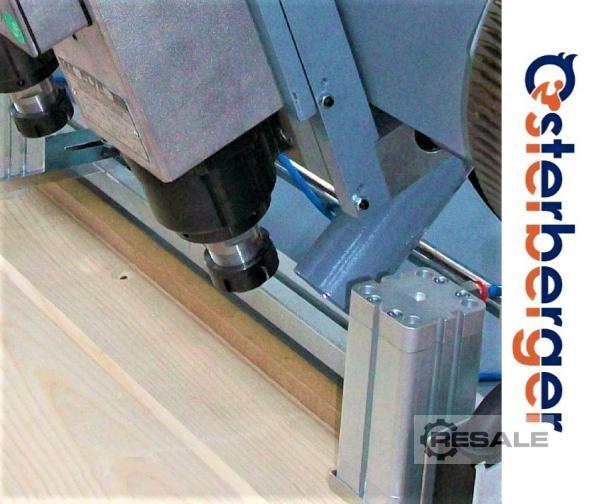

angeschraubt, Vorschubbewegung der Bohrspindeln pneumatisch gesteuert
– Vorschubgeschwindigkeit und Vorschubdruck bzw. der Spanndruck der
Niederhalterstempel können durch Handräder eingestellt werden –
der Vorschubweg jeder Bohrspindel ist individuell mechanisch
einstellbar.
Optional kann jedes Bohraggregat mit einem Mehrspindelbohrkopf mit bis
zu drei Bohrspindeln bestückt werden (das bedeutet 24 Bohrungen bei
einem Arbeitszyklus). Ablesung der eingestellten pneumatischen Drücke
an analogen Manometern. Pneumatische Werkstückspannung elektronisch
überwacht, Auslösung des Bohrzyklus durch Fußpedal und
Zweihandauslösung
