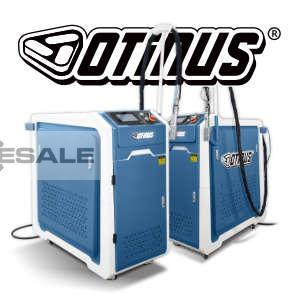

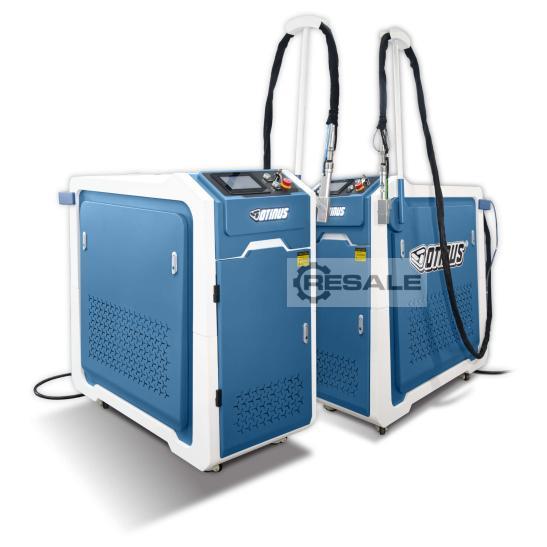

Laserschweißgerät LWH-2000-N
Das Kit enthält:
- Laserschweißgerät mit Kühlsystem

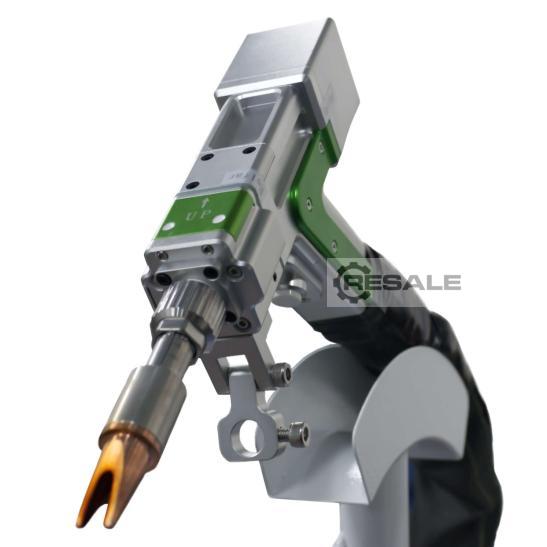

- Schweißzange mit einstellbarer Brennweite und Zubehörsatz
- Faserlaserquelle MAX Photonics

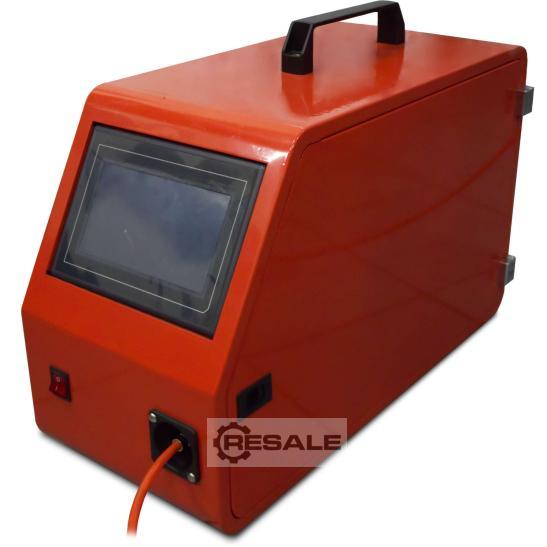

- automatischer Drahtvorschub
- Satz Schnüre
- Starterkit mit Schutzgläsern und Düsen
Leistungsbeschreibung
- Laserquellenleistung 2000 W
- Laserwellenlänge 1064 nm
- Schweißgeschwindigkeit bis 120 mm/s
- Stromversorgung 3x400 Hz
- Abmessungen (mit Kopfhalterung) 630x1300x1500 mm
Schweißen und Schneiden
Otinus Laserschweißgeräte werden mit einer Reihe von Düsen und
Schutzgläsern geliefert, die für das Schweißen und Schneiden von
Metallen entwickelt wurden. Daher ist das Gerät vielseitig einsetzbar
und hilft, Geld zu sparen, indem beispielsweise ein manueller
Plasmaschneider nicht gekauft werden muss.
MAX Photonik
Die Marke MAX Photonics wurde 2004 als Hersteller optischer Quellen
für wissenschaftliche Institute gegründet. Heute umfasst die
Produktpalette des Unternehmens Quellen mit einer Leistung von bis zu
40000 W. Derzeit hat sich MAX Photonics das Ziel gesetzt, ein Pionier
in der Herstellung von Ultra-High-Power-Industrielasern zu werden.
Raycus
Wuhan Raycus Fiber Laser wurde 2007 gegründet. Es stellt Laserquellen
für eine Vielzahl von Anwendungen her, darunter Schneiden,
Schweißen, Löten, Markieren und Gravieren. Die Geräte des
Unternehmens werden in der Automobil-, Luft- und Raumfahrt-, Medizin-,
Elektronik- und Werbeindustrie eingesetzt.
Operation
Durch das revolutionäre Schweißsystem kann jeder Anwender bereits
nach kurzer Einarbeitung gute Arbeitsergebnisse erzielen.
Das Elektrodenvorschubkabel ermöglicht es dem Schweißer, an mehreren
Stationen frei zu arbeiten, ohne das Gerät verlagern zu müssen. Die
kleine Wärmeeinflusszone verhindert eine übermäßige Verzerrung.
Die Schweißnaht wird sehr einfach und schnell platziert, wodurch eine
robuste Verbindung entsteht.
Anwendung
Das Laserschweißgerät ist für den professionellen Einsatz in
Anlagen konzipiert, die hochwertige und ästhetische Schweißnähte
erfordern.
Angaben zu den Quellen
1000 W
- Baustahl: bis zu 3mm
- Edelstahl: bis zu 3mm
- Aluminium: 2mm
- Messing: 0,8 – 1mm
1500 W
- Baustahl: bis zu 4mm
- Edelstahl: bis zu 4mm
- Aluminium: 3mm
- Messing: 1mm
2000 W
- Baustahl: bis zu 5mm
- Edelstahl: bis zu 5mm
- Aluminium: 4mm
- Messing: 2mm
3000 W
- Baustahl: 8 mm
- Edelstahl: 8 mm
- Aluminium: 7 mm
Struktur
Das Pistolenseil bietet eine hohe Bewegungsfreiheit, wodurch es
einfach ist, in verschiedenen Positionen zu schweißen. Der eingebaute
Controller mit großem, transparentem Display ist intuitiv bedienbar.
Das Gerät ist mit einem leistungsstarken Kühlsystem ausgestattet,
das es ermöglicht, unter rauen Bedingungen in drei Schichten zu
arbeiten.
Funktionsschema

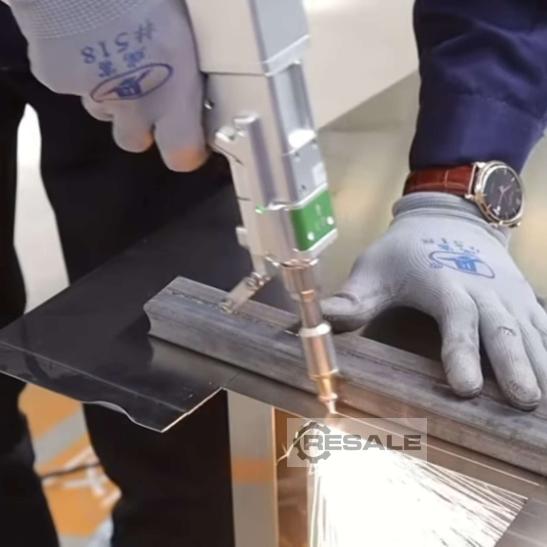

Die Laserschweißmaschine schmilzt den Schweißdraht und die
Teilekanten mittels Laserwärme. Sobald das Gerät gestartet und
eingerichtet ist, wird die Schweißzange zu Beginn der zukünftigen
Schweißlinie eingesetzt. Wenn dann der Griffabzug gedrückt wird,
wird der Strahl in der Quelle erzeugt und über ein Glasfaserkabel zum
Pistolenkopf geleitet. Der Strahl wird fokussiert und zum
Schweißdraht abgegeben, der (über einen Vorschub) zur Kontaktstelle
führt. Wenn dann der Abzug aktiviert wird, muss sich die Pistole
entsprechend der Drahtvorschubgeschwindigkeit entlang der
Schweißlinie bewegen. Ein wasserumlaufendes Kühlsystem sorgt für
eine konstante Betriebstemperatur von Quelle und Pistole. Die
Strahlungsemissionen und die Kühlung werden von einem Regler
gesteuert, der die Werte entsprechend den Benutzerparametern anpasst.
