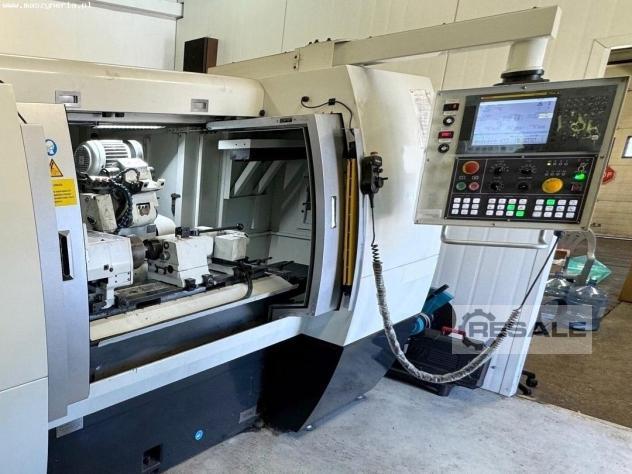

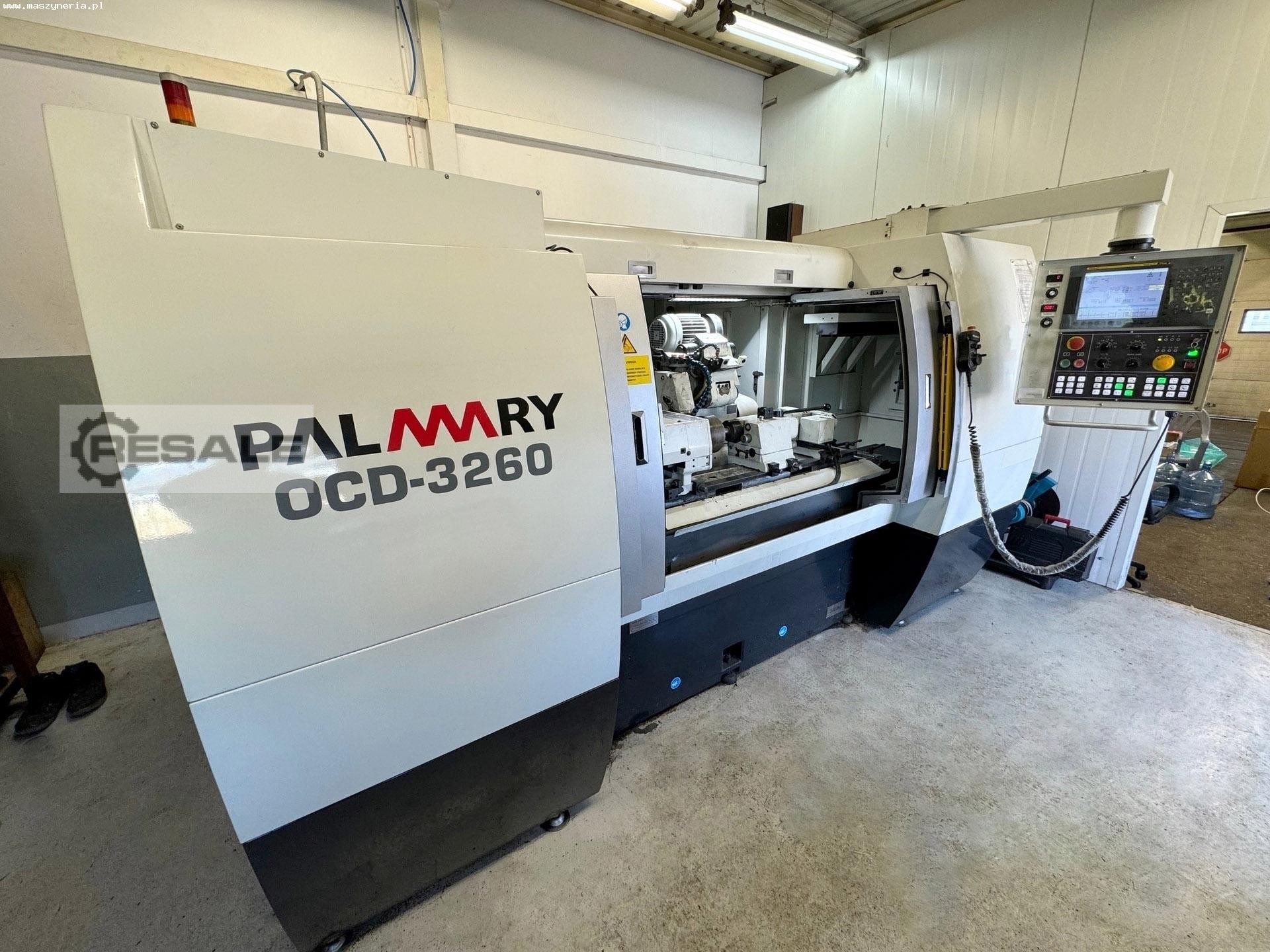

CNC Schleifmaschine PALMARY OCD-3260 wurde im Jahr 2020 in Taiwan von
Palmary Machinery Co. hergestellt. Die Maschine, die für das
Schleifen von rotierenden Oberflächen mit einem maximalen Durchmesser
von 320 mm ausgelegt ist, zeichnet sich durch den Einsatz modernster
Komponenten aus, die eine hohe Bearbeitungsleistung über eine lange
Lebensdauer gewährleisten. Um eine außergewöhnliche
Schleifgenauigkeit zu gewährleisten, ist die aus hochwertigen
Stahllegierungen gefertigte Hauptspindel auf Präzisionslagern

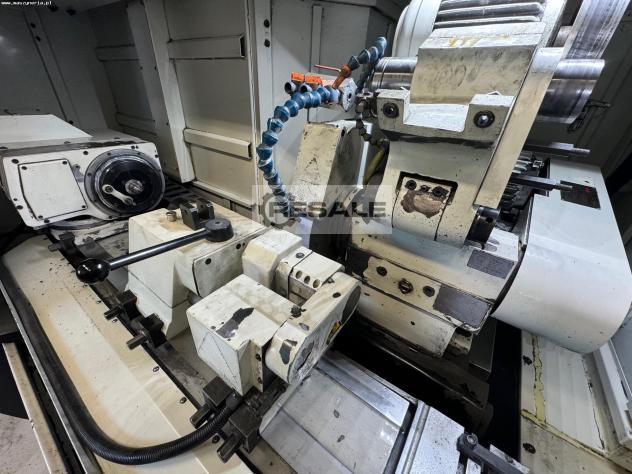

gelagert. Angetrieben von einem zuverlässigen Servomotor, dreht sich
der Spindelkopf in einem Bereich zwischen 30° und +90°. Die

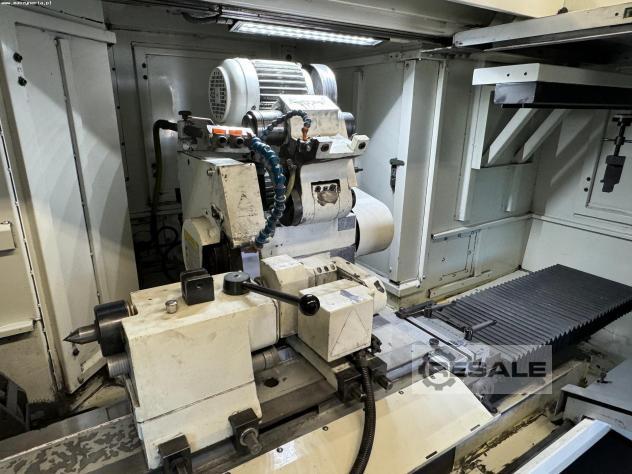

Konstruktion der Schleifscheibenspindel hingegen verwendet spezielle
hydrostatische Lager, die hohe Arbeitsgeschwindigkeiten ohne Reibung
zwischen den Oberflächen ermöglichen. Dadurch wird die Wärmeenergie
und damit die Entstehung von Verformungen vermieden. Alle Führungen
werden durch ein fortschrittliches automatisches hydrostatisches
System geschmiert, das u.a. eine extrem weiche Bewegung und eine hohe
Vorschubgenauigkeit gewährleistet. Die CNC-Rundschleifmaschine
PALMARY OCD 3260 wird mit einer umfangreichen Ausstattung angeboten,
die u.a. aus einer funktionellen FANUC-CNC-Steuerung, einem
Magnetspannfutter und einem Diamantscheibenvorsatz für die Formgebung
von Schleifscheiben besteht. Das Gesamtgewicht der Maschine beträgt
3600 kg.
Technische Daten der Schleifmaschine PALMARY OCD-3260
- maximaler Schleifdurchmesser: 320 mm
- maximales Werkstückgewicht im Stoßzahn: 150 kg
- Abstand der Löffel: 600 mm
- Hauptspindel-Drehzahl: 10-300 U/min
- Drehwinkel der Hauptspindel: -30°/+90°
- Maximale Belastung der Hauptspindel (einschließlich
Werkzeughalter): 35 kg
- Leistung des Hauptspindelantriebs: 1 kW
- Eilgang in der X,Z-Achse: 6 m/min
- Genauigkeit in der X- und Z-Achse: 0,001 mm
- Abmessungen der Schleifscheibe (Durchmesser x Breite x Bohrung): 405
x 50 x 127 mm
- Drehgeschwindigkeit der Schleifscheibe: 1783 U/min
- Schleifscheibe lineare Geschwindigkeit: 30 m/s
- Antriebsleistung der Schleifscheibenspindel: 3,7 kW
- Drehwinkel des Arbeitstisches: 0-12°
- Reitstockpinole kegelig: MT4
- Verlängerung der Reitstockpinole: 25 mm
- Leistung der Kühlmittelpumpe: 0,18 kW
- Fassungsvermögen des Schmiermitteltanks: 15 l
- Fassungsvermögen des Spindelschmiermittelbehälters: 15 l
- Gewicht der Maschine PALMARY OCD-3260: 3600 kg
Ausstattung der Rundschleifmaschine OCD3260

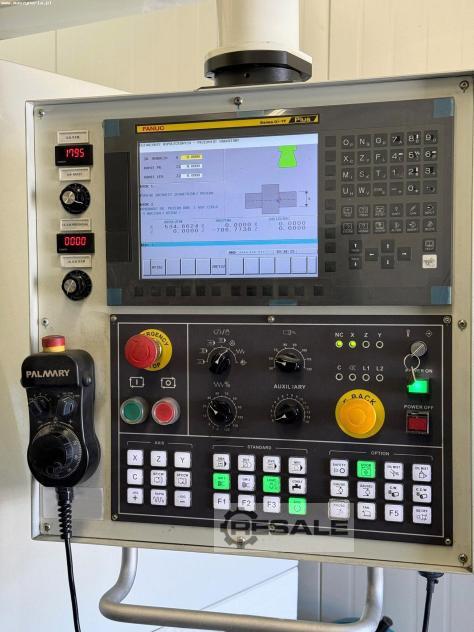

- CNC-Steuerung: FANUC Series 0i-TF Plus
- Magnetspannplatte fi 250 mm
- Präzisions-Schleiffutter
- Drehmaschinenzentrum MT4
- Werkzeuge für die Aufbereitung von Fräswerkzeugen (Nägel)

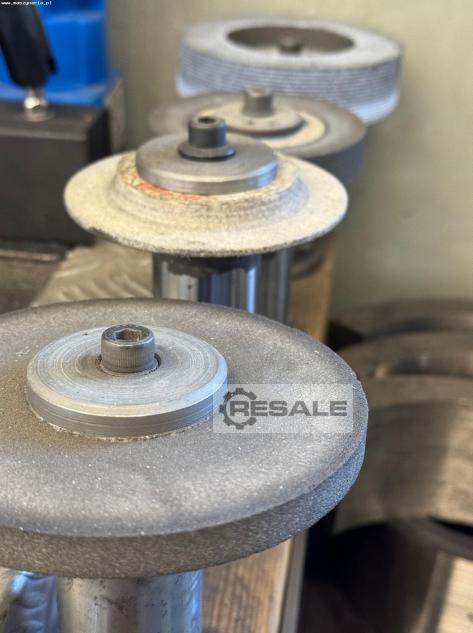

- Zusatzdorne für Schleifscheiben
- Diamantscheibenaufsatz für die Formgebung von Schleifscheiben
