Tischgröße: 1100 (2300) x 760 mm
Motorleistung: 7,5
kW
Spindeldurchmesser: 30 mm
Drehzahl(en): 1500 - 10000
U/min
Gewicht: ca. 880 kg

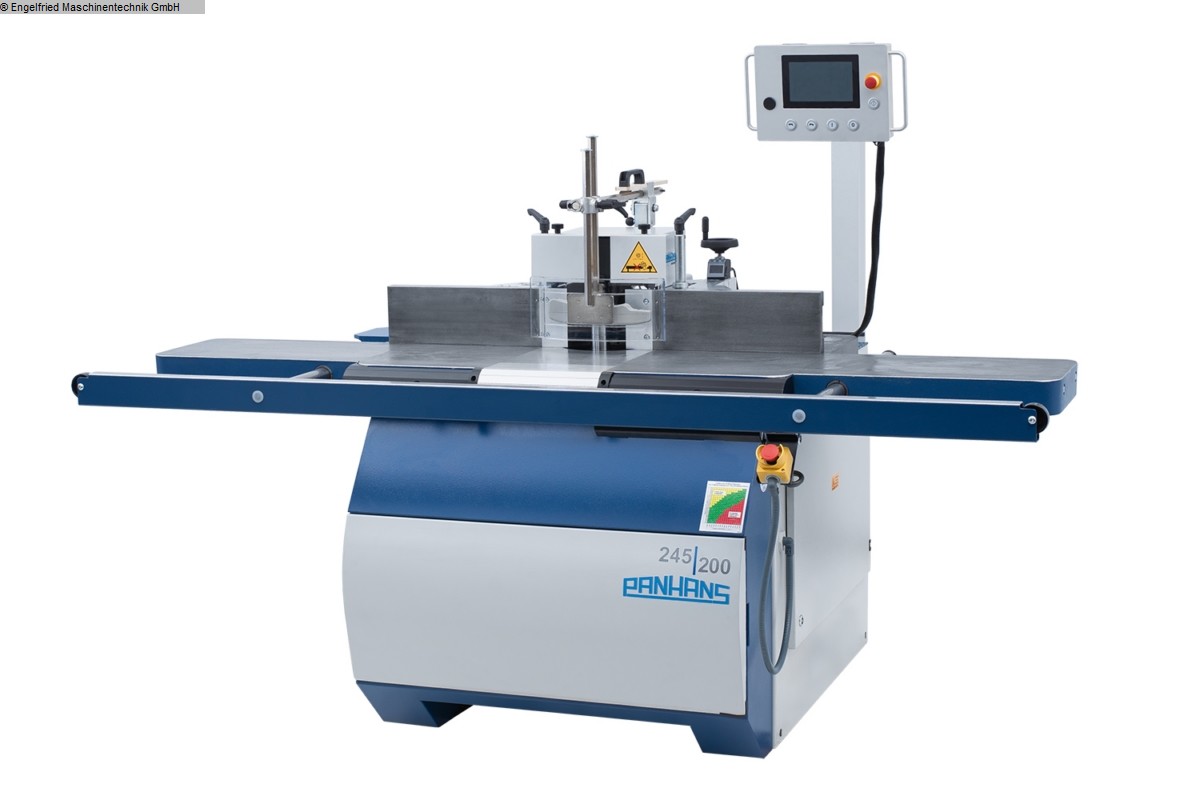

Panhans Schwenk-Fräsmaschine
245|200
------------------------------------
Technische
Daten
------------------------------------
Pos.
1:
Tischgröße 1100 x 760mm
Tischhöhe 905mm
Frässpindel
30mm mit Schnellspannmutter
Einspannhöhe
140mm
Höhenverstellung 125mm
Absaugstutzen 2 x Ø
120mm
Stufenlose Drehzahlregulierung 1500–10000
U/min
Motorleistung 7,5 kW (10 PS)
Gewicht netto ca.
880kg
Technische Beschreibung:
7 Touchsteuerung,
wahlweise einsetzbar, oben und
unten
7 kapazitiver
Touchscreen, auch mit Handschuhen
bedienbar (z.B. mit Maxi
Flex)
Sprachumschaltung Deutsch, Englisch,
Französisch
(weitere Sprachen auf Anfrage)
Fräser Nullpunkt
im Programm wählbar, 3 Referenzpunkte
Einfache Menüstruktur
durch innovative Touchsteuerung
(max. 2 Ebenen)
Anzeige
(Arbeits-Bildschirm) für Werkzeug und
Programm Nummer, Höhe,
Winkel, Drehzahl
und
Fräsanschlag
Betriebsstundenzähler
Warnmeldungen bei
Fehlbedienung
Fernwartung über Internet (VPN Tunnel)
USB
Schnittstelle für Datensicherung und Einspielen von
Werkzeug,
Programm und Benutzer
Werkzeug-Datenbank für 5 Werkzeuge (pro
Werkzeug
sind 20 Programme möglich)
Schwere Tischfräse mit
doppelseitig schwenkbarer, fest
eingebauterFrässindel für
Schwenkbereich von +/- 45,5°
2-Achsen-Positioniersteuerung für
Höhen- und
Schwenkverstellung
Elektronische Positions- und
Drehzahlanzeigen
Stufenlose Drehzahlregulierung 1500 – 10000
U/min,
7,5 kW Motor mit 11 KW Frequenzumformer
Drucktaster mit
elektronischem Sanftanlauf
Links- und
Rechtslauf
Fräser-Schnellspanneinrichtung
Feingehobelter
Graugusstisch mit starrer Rahmenauflage
Fräsanschlag 301
Gesamtverstellung erfolgt über 1
Handrad manuell an der rechten
Seite,
Verstellbereich ca. 140 mm, Maßanzeige,
Gesamtanschlag
über Touchscreen
+/-0,1mm,
Teilanschlagverstellung,
(Spanabnahme) +5mm bis
-25mm erfolgt
über eine Sterngriffschraube an der
linken
Seite, Maßanzeige über ein mm Nonius, Klemmung
auf
den Maschinentisch manuell über
Klemmhebelschrauben,
Fräsanschlag aus Alu-Druckguss mit
2
plangefrästen Gussanschlaglatten 500mm lang
mit
Alu-Splitterzungen, maximaler möglicher
Werkzeugdurchmesser ist
250 mm
Maschinensteckdose
Abschließbarer
Hauptschalter
Elektronische, verschleißfreie
Motorbremse
Frässchutz- und Druckvorrichtung GAMMA V
1629
Bogenfräsanschlag 1639 Tapoa
Frässpindel 30mm mit
Schnellspannmutter
CE-Konform
Stat. Warennummer: 8465
9200
------------------------------------
Grundpreis in o.g.
Ausführung: auf Anfrage!
Ab Werk. Zuzüglich Verpackung und
Versand
------------------------------------
Optionen mit
Mehrpreise:
------------------------------------
Pos.
2
Tischschieber für Tischplatte 1100 x 760 mm
Oberflächen
beschichtet, für schnelle, komfortable und
werkzeuglose
Einstellung an unterschiedliche
Werkzeugdurchmesser bis max.
240mm, inkl.
vorderem Tischeinsatz mit Schnellarretierung
bis
Werkzeugdurchmesser
155mm anstelle
Standard-Tischeinlageringe (nicht in
Verbindung mit
Drehteller)
Stat. Warennummer: 8465 9200
Mehrpreis: auf
Anfrage!
------------------------------------
Pos.
3
Tischplattenverlängerung beidseitig
Für Tischplatte 1100 x
760mm, Gesamtlänge 2300mm
bestehend aus 2 Stück feingehobelten
Gusstischplatten als
Verlängerung je links und rechts am
Standard-Maschinentisch mit leichtgängiger
Rahmenauflage ca.892mm
nach vorne ausziehbar, mit Not-Aus-Taster
Stat. Warennummer: 8465
9200
Mehrpreis: auf
Anfrage
------------------------------------
Pos.
4
Fräsdorn-Schnellwechselsystem HSK-80 mit
Spindelarretierung
und Fräsdorn 30mm
anstelle Frässpindel 30mm(höhere
Rundlaufgenauigkeit und kein Festkleben in der
Spindel wie beim
System MK 5 oder Steilkegel)
Stat. Warennummer: 8465
9200
Mehrpreis: auf
Anfrage!
------------------------------------
Pos.
5
Vorschubapparat PV 84
4 Rollen 120 x 60mm, 8
Geschwindigkeiten:
2/4/5,6/6,7/11/13/16,5/33m/min,
Rechts- u.
Linkslauf, Stativ mit Auslegerarm 1050mm,
individuell
horizontal
und vertikal einsetzbar, inkl. Montage, Kabel
und
Stecker
Stat. Warennummer: 8465 9200
Mehrpreis: auf
Anfrage!
------------------------------------
Pos. A
(Alternativposition)
Vorschubapparat Variomatic 4 N
4 Rollen,
stufenlose Vorschubgeschwindigkeit von 2 –
18m/min. Rechts- und
Linkslauf, schnelles Drehen von
horizontal auf vertikalen Einsatz,
einfaches Wegschwenken
und Positionierung mit Memory-Lock-System,
mit Komfortstativ, numerischer
Höhenanzeige, Auslegerarm 1050 mm
Länge, inkl.
Montage, Kabel und Stecker
Stat. Warennummer:
8465 9200
Mehrpreis: auf
Anfrage!
------------------------------------
Pos.
6
Konsole starr
zur Montage eines Vorschubapparates ca. 195 x
180mm
seitlich links an der Tischplatte montiert,
zwingend
erforderlich bei Verwendung von Fräsanschlag 204,
302,
320 und Integralanschlagplatten 650 + 650mm, bei
Tischplatte
1100 x 760mm
Stat. Warennummer: 8465
9200
Mehrpreis: auf
Anfrage!
------------------------------------
Pos.
7
Transportpalette
ca.2700 x 1580 mm
Mehrpreis: auf
Anfrage!
------------------------------------
Alle Preise
in Euro, netto, zzgl. gesetzl. MwSt.
(technische Angaben laut
Hersteller, ohne Gewähr!)
