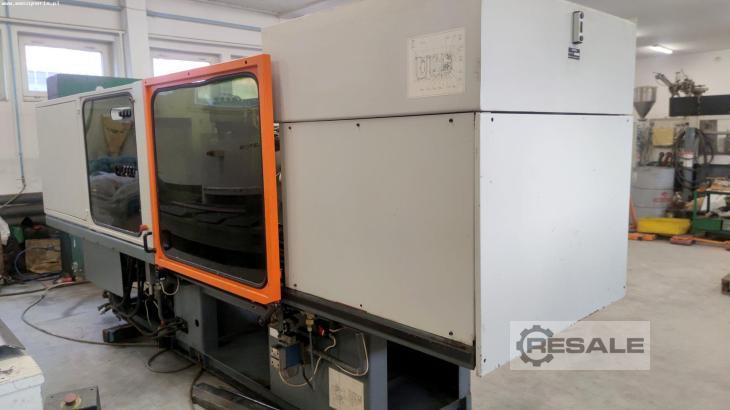

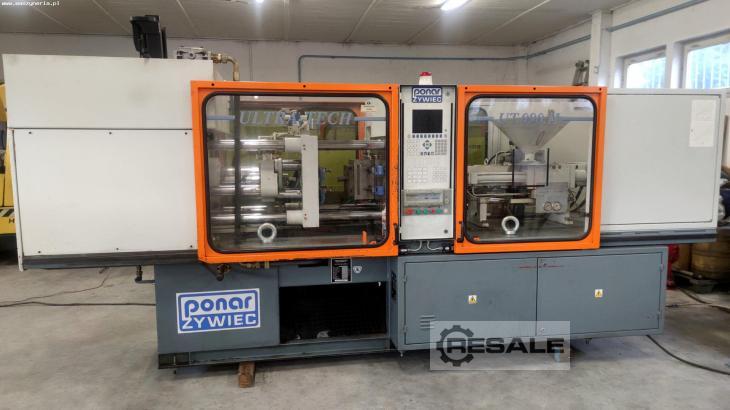

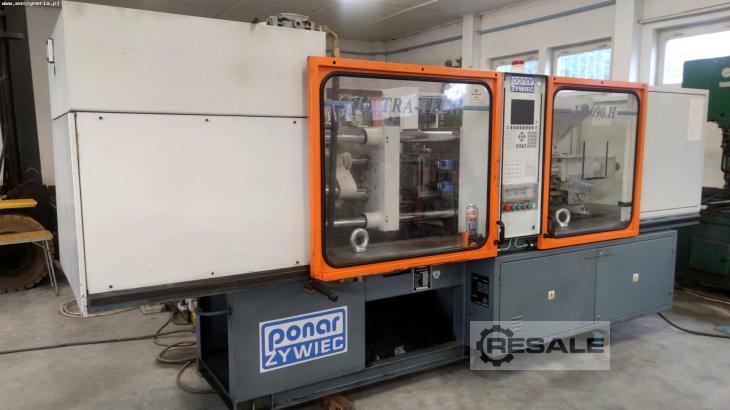

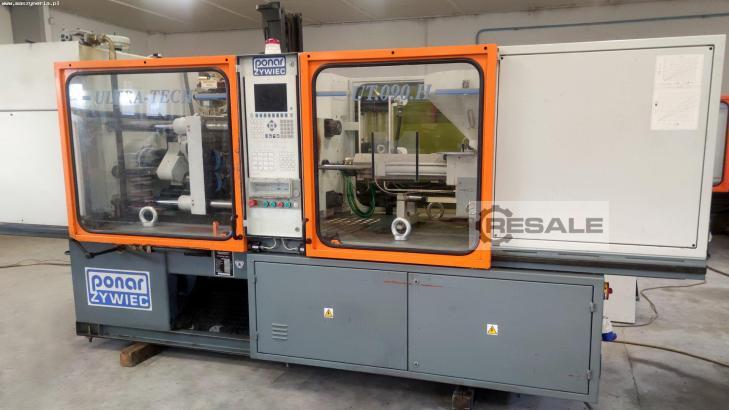

PONAR ŻYWIEC UT-090 H Spritzgießmaschine wurde im Jahr 2001 in Polen
hergestellt. Die für das Kunststoffspritzgießen konzipierte Maschine
ist mit hochwertigen Komponenten ausgestattet, die die Produktivität
steigern und eine hohe Zuverlässigkeit gewährleisten. Auf dem

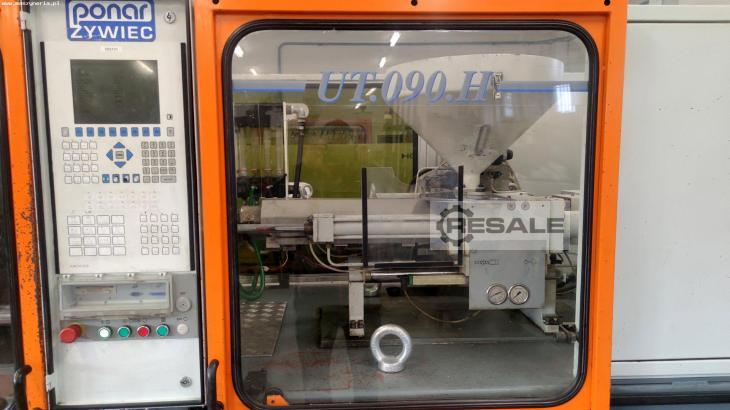

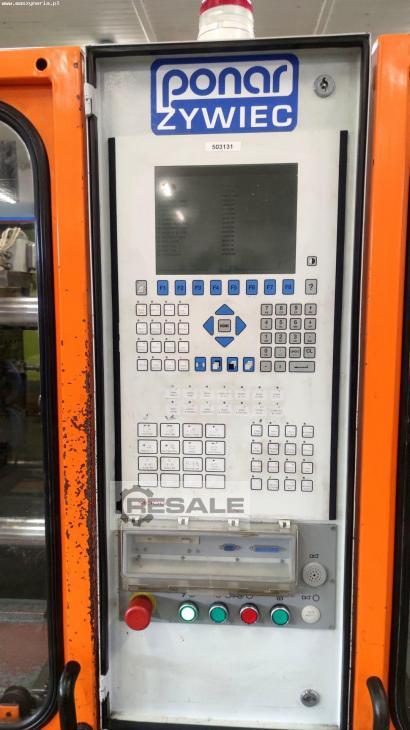

Gehäuse der Spritzgießmaschine befindet sich ein Bedienpult mit
einer CNC-Steuerung von MOOG-BUHL, die eine vollständige
Automatisierung des Spritzgießprozesses und die Kontrolle der
Parameter ermöglicht.

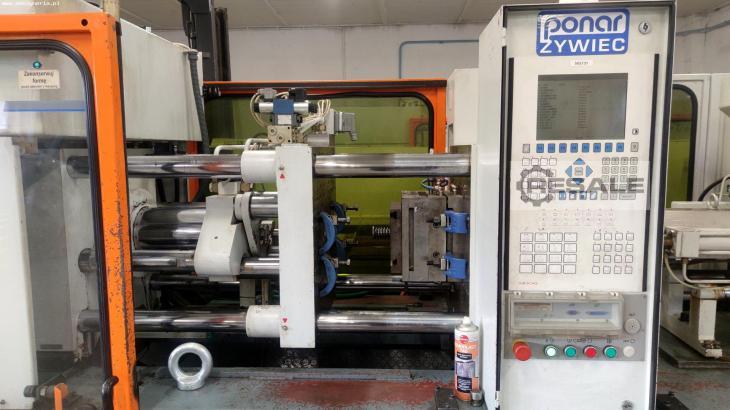

Formen mit einer Mindesthöhe von 225 mm, montiert auf 615 x 615 mm
großen Platten, werden mit einer Kraft von 90 Tonnen durch eine
hydraulische Schließeinheit geschlossen, die durch feste und
bewegliche Schutzvorrichtungen geschützt ist. Die Kombination aus der
hohen Schließkraft des Werkzeugs und einer leistungsstarken Schnecke
mit einem Durchmesser von 30 mm garantiert die beste Qualität der
hergestellten Produkte. Zur umfangreichen Ausstattung der
Spritzgießmaschine UT 090 H gehören eine pneumatische
Kunststoffzuführung und sechs Antivibrationskissen. Das Gesamtgewicht
der Maschine beträgt 5050 kg.
Technische Daten der PONAR ŻYWIEC UT-090 H Spritzgießmaschine
- Schließkraft der Form: 90 t (900 kN)
- Größe der Formplatte (L x B): 615 x 615 mm
- Maximaler Abstand zwischen den Platten: 725 mm
- minimale Formhöhe: 225 mm
- maximaler Öffnungshub der Form: 500 mm
- Schneckendurchmesser: 30 mm
- Schneckenhub: 150 mm
- Schneckendrehzahl: 10-380 U/min
- Maximales Schneckendrehmoment: 410 Nm
- Abstand zwischen den Säulen: 420 x 420 mm
- Einspritzvolumen: 106 cm3
- maximale Einspritzleistung: 78 cm3/s
- maximaler Einspritzdruck: 217,7 MPa
- Hydraulische Auswerferkraft: 33 kN
- Hub des hydraulischen Auswerfers: 125 mm
- Hub der Einspritzdüse: 250 mm
- Schließkraft der Einspritzdüse: 57 kN
- Anzahl der Heizzonen: 3+Düse
- Heizleistung: 6,1 kW
- Motorleistung: 18,5 kW
- Druck des Hydrauliksystems: 17,5 MPa
- Stromzufuhr: 3x 380 V; 50 Hz
- Abmessungen (L x B x H): 4500 x 1400 x 2000 mm
- Gewicht der Maschine UT-090 H: 5050 kg
Ausstattung der Spritzgießmaschine
- CNC-Steuerung: MOOG-BUHL

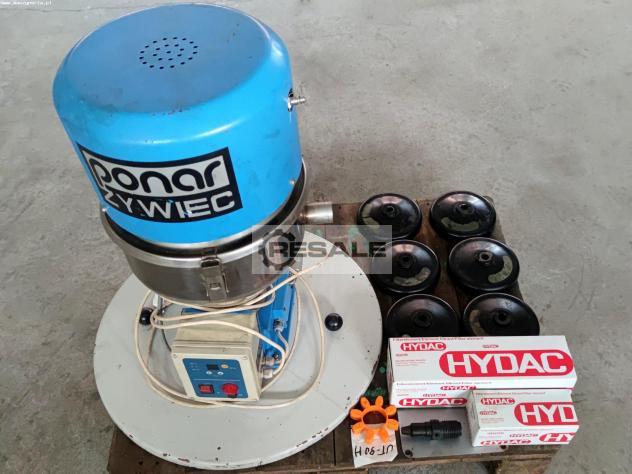

- pneumatische Kunststoffzuführung
- Antivibrationspads (6 Stück)
- Ventile für Kerne (2 Stück)
- Hydraulikfilter (2 Stück)
- Nest
- Düse
- Einsatz für Kupplung
- Kopien der Programme auf Disketten (2 Stück)
- DTR – technische und Antriebsdokumentation
