Planscheibendurchmesser: 3200 mm
Umlaufdurchmesser: 3500
mm
Drehhöhe: 2200 mm
Steuerung: Typ 840 D sl
Gesamtleistungsbedarf: 51 kW
Maschinengewicht ca.: 86
t
Raumbedarf ca.: m
Abmessung L-B-H 7730 x 6240 x 6700
mm
Steuerung Typ 840 D sl
Spannung 3 x 400 V
Frequenz 50
Hz
Drehzahl 0,8 - 40 U/min
max. Drehdurchmesser 3500
mm
Gesamtleistungsbedarf 51 kW
Maschinengewicht ca. 86
t

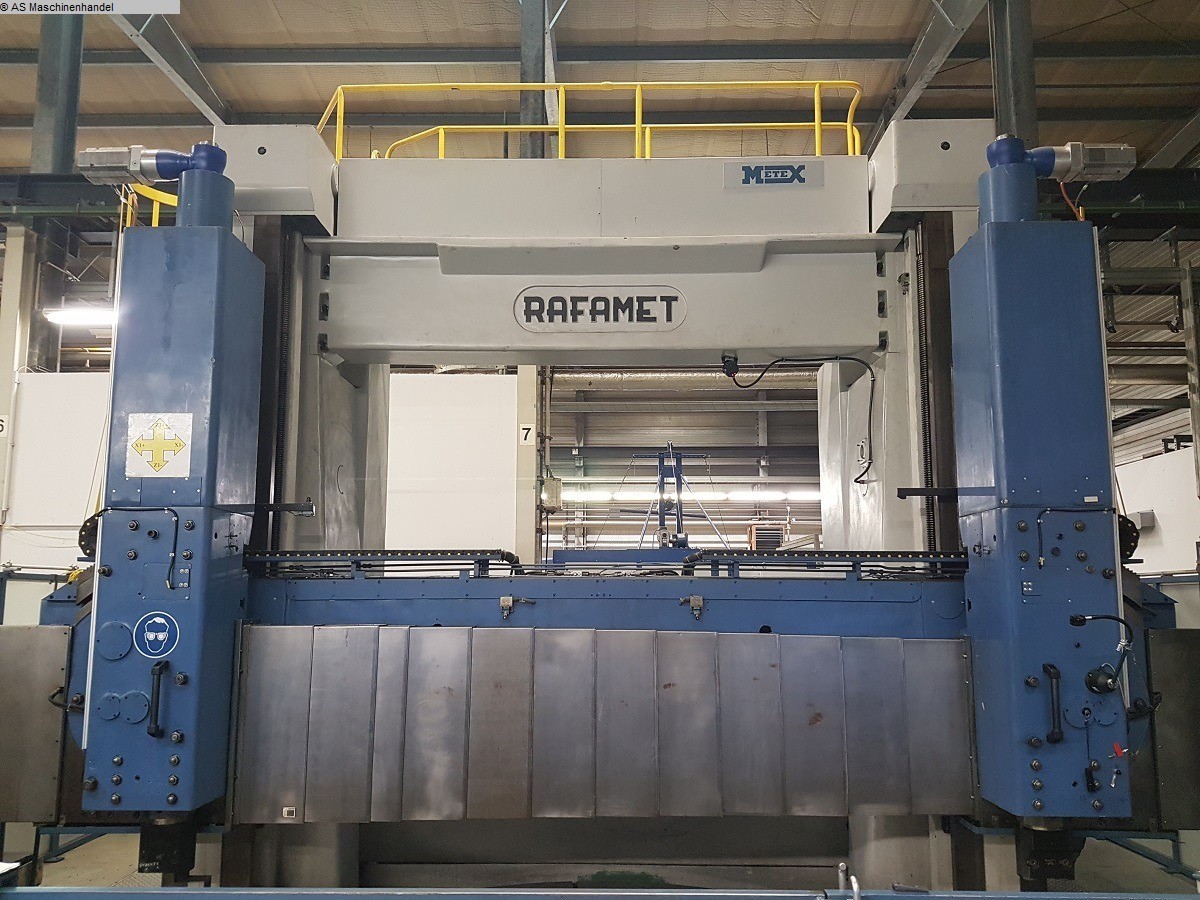

Technische Daten
Maschinenart: CNC
Vertikaldrehmaschine
Hersteller: Rafamet
Baujahr: 1973
konventionell
Generalüberholt mit Steuerungsnachrüstung
2010
Brxdgsjcdc
Steuerungsupgrate 2016
Steuerung: Siemens
840 D Sl
Zustand: sehr
gut
Planscheibe
Drehdurchmesser der Planscheibe 3.200
mm
Anzahl der Drehstufen der Planscheibe 3 (stufenlos
regelbar)
Drehzahlbereiche der Planscheibe 0,8 - 40
U/min
Stufe I 0,8 ? 3 U/min
Stufe II 0,8 ? 11 U/min
Stufe
III 0,8 ? 40 U/min
Bearbeitung von Werkstücken
Max.
Drehdurchmesser 3.500 mm
Max. Drehhöhe der Werkstücke über
Planscheibe 2.200 mm
Vertikalsupporte
Kleinster
Achsenabstand zwischen den Vertikalsupporten 470 mm
Größter
Stößelverfahrweg des linken Vertikalsupportes 985 mm
Größter
Stößelverfahrweg des rechten Vertikalsupportes 985
mm
Achsvorschübe ? Stufenloser Vorschub
max.: X1,2 3
m/min
max.: z1,2 2,5 m/min
Stößel nicht
schwenkbar
Support ? Querbalken
Eilvorschub des
Querbalkens 600 mm/min
Größer Abstand des Querbalkens zur
Planscheibe 2.300 mm
Belastungsgrößen
+Zulässige
Drehkraft beim Drehen von Werkstücken mit einem
Drehdurchmesser
von 2.000 mm und einer Drehgeschwindigkeit
von 20 m/min. 8.000
kg
+Größter Spanquerschnitt bei Werkstücken aus Stahl Fz =
50 kg/mm²
bei einer Drehgeschwindigkeit von 20 m/min für alle
Supporte 45 mm²
+Größter Spanquerschnitt bei Werkstücken
aus Stahl Fz = 50 kg/mm²
bei einer Drehgeschwindigkeit von 20
m/min für einen Vertikalsupport
bei max. Stößellänge 985 mm
2,5 mm²
+Größter Spanquerschnitt bei Werkstücken aus Guss
HB = 160 kg/mm²
bei einer Drehgeschwindigkeit von 20 m/min für
alle Supporte 120 mm²
+Größter Spanquerschnitt bei
Werkstücken aus Guss HB = 160 kg/mm²
bei einer
Drehgeschwindigkeit von 20 m/min für einen Vertikalsupport
bei
max. Stößellänge 985 mm 22,5 mm²
+Größtes zugelassenes
Werkstückgewicht bei 0,8 - 3,15 U/min 17.500 kg
+Größtes
zugelassenes Werkstückgewicht bei 4 - 40 U/min 7.500
kg
Elektro-Motoren
Leistung und Umdrehungen des
Hauptantriebsmotors 51 kW
Leistung der Vorschubmotoren des:
-
Vertikalsupportbalkens (2 Stück) 16 Nm (Getriebe 1:10)
- Stößel
(2 Stück) 16 Nm (Getriebe 1:12)
Leistung und Umdrehungen des
Antriebmotors
der Hydraulikpumpen (2 Stück) 3kW - 1.500
U/min
Leistung und Umdrehungen des Klemmhydraulikmotors
des
Vertikalsupportbalkens 1,5 kW - 1.500 U/min
Leistung und Umdrehung
zur Querbalkenverstellung 15 kW ? 1500 U/min
3.5 Angaben zur
Druckluftversorgung und anderen
Verbrauchsgütern
Druckluftanschluss: 6 bar frei von Öl und
Wasser
3.6 Energieverbrauch, -bedingungen
Spannung: 3 x
400 V
Steuerspannung: 24 V
Frequenz: 50 Hz
Absicherung:
315 A
Hauptabmessungen und Gewicht der Maschine
Länge
7.730 mm
Breite 6.240 mm
Höhe: 6.700 mm
Gewicht: 85.750
kg
Werkzeug:
Capto 60 Aufnahme
Nicht
angetrieben
Frontplatte
Drehdurchmesser
der Frontplatte 3.200 mm
Spannscheibendurchmesser 3.400
mm
Anzahl der Rotationsstufen der Frontplatte 3 (stufenlos
einstellbar)
Drehzahlbereiche der Frontplatte 0,8 - 40 U /
min
Stufe I 0,8 - 3 U / min
Stufe II 0,8 - 11 U /
min
Stufe III 0,8 - 40 U / min
Bearbeitung
von Werkstücken
Max. Drehdurchmesser 3.500 mm
Max.
Drehhöhe der Werkstücke über der Frontplatte 2.200
mm
Vertikale Stützen
Kleinster
Achsabstand zwischen den vertikalen Stützen 470 mm
Größter
Gleitweg der linken vertikalen Stütze 985 mm
Größter
Gleitweg der rechten vertikalen Stütze 985 mm
Achsvorschub -
stufenloser Vorschub
max .: X1,2 3 m / min
max.:
z1,2 2,5 m / min
Unterstützung -
Spiegel
Schnelle Zufuhr des Querträgers 600 mm /
min
Größerer Abstand zwischen der Querstange und der
Frontplatte 2.300 mm
Ladegrößen
?
Zulässiges Drehmoment beim Drehen von Werkstücken mit
a
Drehdurchmesser von 2.000 mm und
Drehgeschwindigkeit
ab 20 m / min. 8.000 kg
?
Größter Spanquerschnitt für Werkstücke aus Stahl Fz = 50 kg /
mm2
bei einer Drehzahl von 20 m / min für alle Stützen 45
mm2
? Größter Spanquerschnitt für Werkstücke aus Stahl Fz
= 50 kg / mm2
bei einer Drehzahl von 20 m / min für eine
vertikale Abstützung
bei max. Kolbenlänge 985 mm 2,5
mm2
? Größter Spanquerschnitt für Werkstücke aus
Gusseisen HB = 160 kg / mm2
bei einer Drehzahl von 20 m / min
für alle Stützen 120 mm2
? Größter Spanquerschnitt für
Werkstücke aus Gusseisen HB = 160 kg / mm2
bei einer
Drehzahl von 20 m / min für eine vertikale Abstützung
bei
max. Kolbenlänge 985 mm 22,5 mm2
? Größtes zulässiges
Werkstückgewicht bei 0,8 - 3,15 U / min 17.500 kg
?
Größtes zulässiges Werkstückgewicht bei 4 - 40 U / min 7.500
kg
Elektromotoren
Leistung und Umdrehungen
des Hauptantriebsmotors 51 kW
Leistung der Vorschubmotoren
der:
- Vertikale Stützstange (2 Stück) 16 Nm (Zahnrad
1:10)
- Stößel (2 Stück) 16 Nm (Gang
1:12)
Leistung und Umdrehungen des
Antriebsmotors
der Hydraulikpumpen (2 Stück) 3 kW - 1.500 U
/ min
Leistung und Umdrehungen des
Klemmhydraulikmotors
der vertikalen Stützstange 1,5 kW -
1.500 U / min
Leistung und Drehung zur Einstellung der
Querstange 15 kW - 1500 U / min
Informationen zur
Druckluftversorgung und zu anderen
Verbrauchsmaterialien
Druckluftanschluss: 6 bar öl- und
wasserfrei
Energieverbrauch,
Bedingungen
Spannung: 3 x 400 V.
Steuerspannung: 24
V.
Frequenz: 50 Hz
Schutz: 315
A.
Lärm- und
Abfallemissionen
Geräuschpegel unter Last 80,4 dB
(A)
Sinumerik-Steuerung: Typ 840 D
sl
Hauptabmessungen und Gewicht der Maschine
Länge
7.730 mm
Breite 6.240 mm
Höhe: 6.700
mm
Gewicht: 85.750 kg
Gewichtsklemmscheibe: 7.500
kg
