Blechbiegemaschine

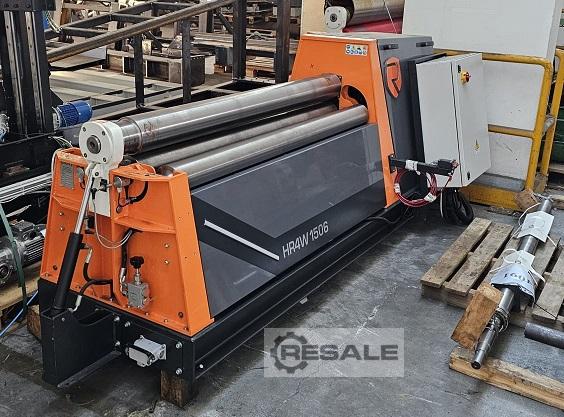

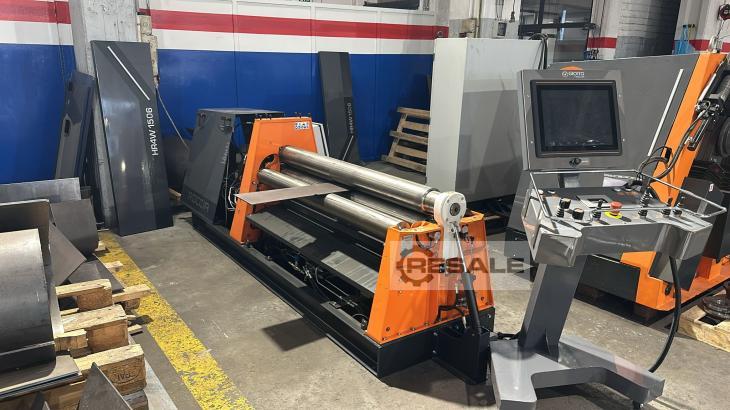

Modell HR4W1506 - 4-Rollen-CNC-Marke ROCCIA
Biegekapazität Blechbreite 1500 mm x Blechstärke 6 mm
Steuerung CNC "Giotto" programmierbare Mehrachsensteuerung
Geometrie Planeten-Schwenkführungen
Anzahl der Rollen 4 Rollen
Rollenlänge 1550 mm
Obere Rolle Ø 140 mm
Unterer Walzendurchmesser 130 mm
Seitenrollen Ø 120 mm
Leistung 4 PS - Vac 400/50
+1 zusätzliche Oberwalze austauschbar für sehr kleine Blechwalzen ID
100 mm (siehe auf Palette, Foto im Anhang)
Konfiguration der Maschine
- Härtung der 4 Walzen, hohe Verschleißfestigkeit, glatte
Oberflächenqualität
-Quetschdruck vor der Biegung mit einstellbarer Belastung entsprechend
der Blechdicke
-Angetriebenes, hydraulisches, motorisiertes Axialgetriebe mit
automatischer Drehzahlsynchronisation.
-Konischer Biegeaufsatz mit Steuerung der Winkeleinstellung
-Hydraulisches offenes vorderes Drop-End zum Entladen der
geschlossenen geformten Schale.
----
-Elektrische Einheit des Steuerpults für den Einsatz manuelles und
programmierbares automatisches Walzen
-Industriegehäuse mit digitaler Steuerung, in dem alle Daten klar auf
dem Bildschirm angezeigt werden

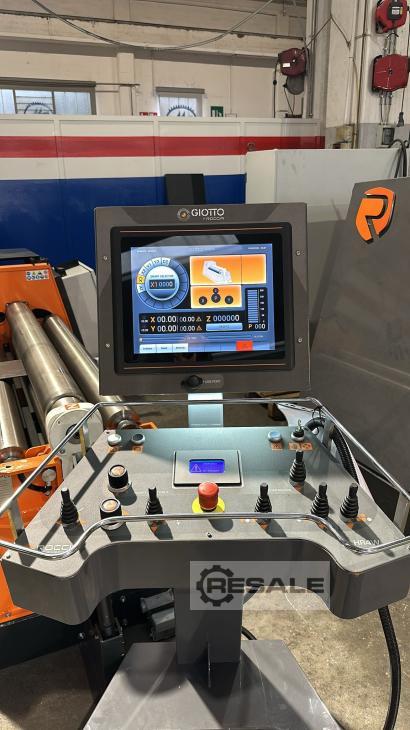

-CNC "Giotto" mehrachsige programmierbare Steuerung ( siehe Bild im
Anhang )
Konstruktionsdaten:
• Selbstschmierende Buchsen und abgedichtete Lager an den 4
Rollen.
• Drehmoment-Axialgetriebe mit Bremssystem für das Vorbiegen des
Kantensatzes.
• Sicherer Perimeterschutz rund um den Rollbereich mit Not-Aus.
• -Sicherheit und Notfall installiert.
• -Zertifizierung der CE-Qualität
Italien
47521 Cesena
