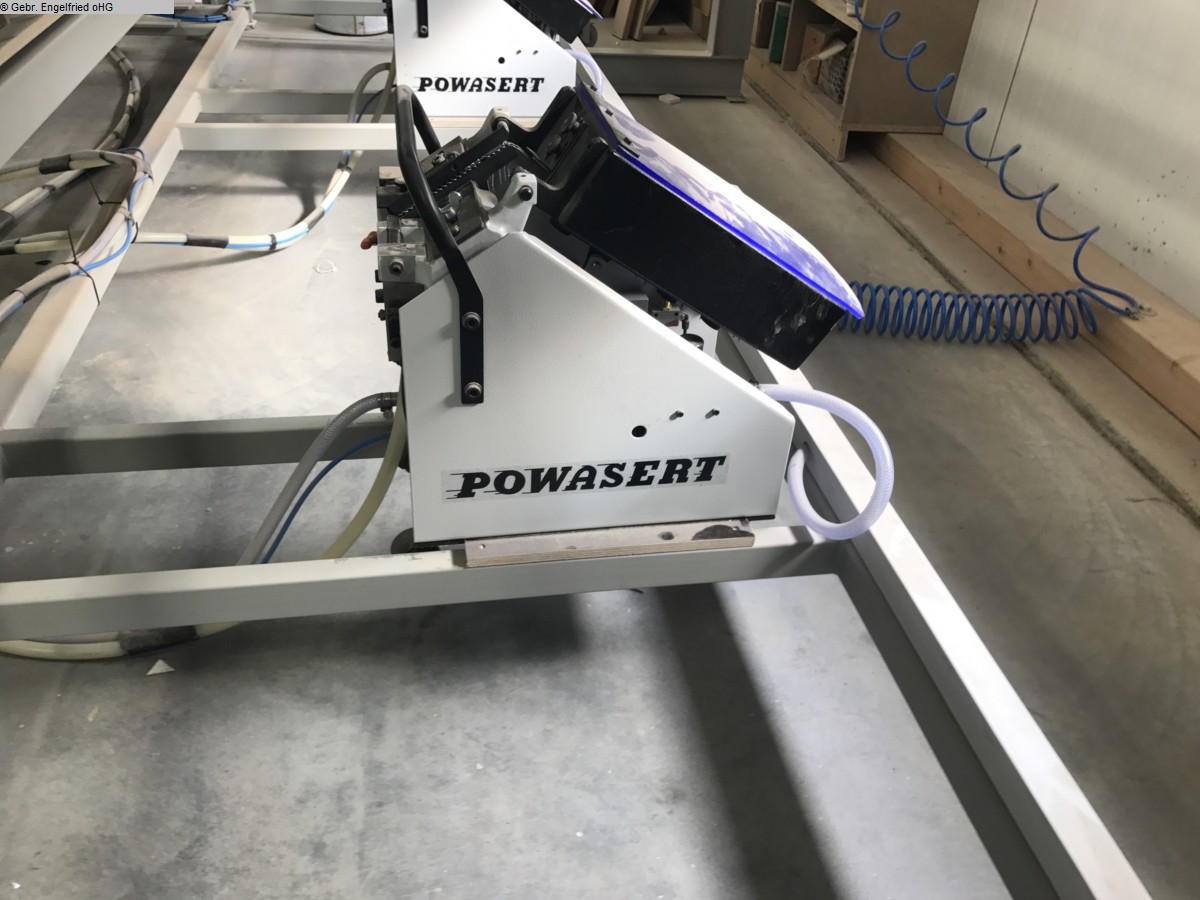

Beschlagcenter RUCHSER Montagelinie Video

Anzahl der Maschinen: -
Lademeter: -
Gesamtgewicht ca.: -
Montagelinie bestehend aus:

Pos. 1.0 / 0610005

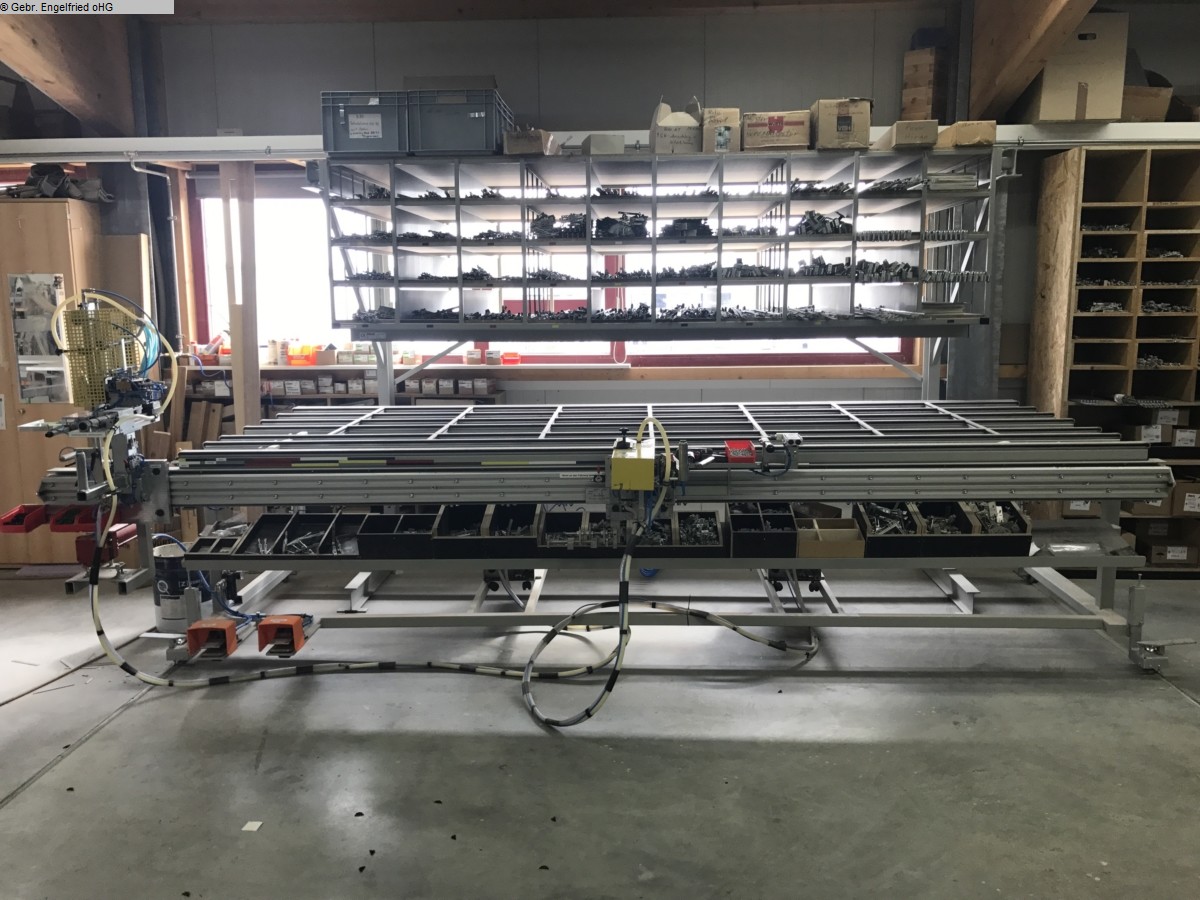

RU-CBM 4500 Arbeitstisch
mit um 500mm verlängerter Laufschiene für die zusätzliche Montage
einer Aluhalter-Schraubmaschine für RU-CSA-SMB oder RU-CSA-SMZD
mit RU-SH Spezialschrauber, Auflagetisch
Länge 4000 mm, Breite 1400 mm, Neigung der Arbeitsplattform
manuell einstellbar. Aufnahme für Beschlagschere oder Beschlagstanze.
16 Stück schwenkbare Gegenhalter zum Einhängen der Flügel, komplett pneumatisch
abklappbar zum ungehinderten Verschieben der Flügel auf der Tischfläche.
Einrichtung zum Abtasten der Flügelbeschlaglänge für konstanten und
variablen/mittigen Getriebesitz für bereits gebohrte Flügel, farbliche
Maßerkennung der Beschläge.
RU-SH, Spezialschrauber mit pneumatischer Tiefenabschaltung auf Laufwagen
montiert, Sicherheitssteuerung, pneumatischer Höhenverstellung,
Schraubenzuführgerät mit automatischer Abschaltung des Füllbehälters
(Handeinwurf für eine zweite Schraubenlänge am Spezialschrauber auf Wunsch).

RA-8, Revolver-Anschlag für 8 Schraubebenen am Laufwagen montiert.

RA-4, Revolver-Anschlag für 4 verschiedene Flügelbreiten am
Schwenktischmontiert.
Flügelmaßabtastung pneumat. betätigt,Abtastbereich bis 2500mm mit
gleichzeitiger Klemmung der Abtastung.

PSF - Pneumatische Spannvorrichtung für Flügel.
Arbeitshöhe von 900 - 1000 mm einstellbar.
Auflagetisch mit Filz belegt. Laufschiene nach links um 800 mm verlängert.

Pos. 1.1 / 5035-1
Pneumatische Schwenkeinrichtung der Arbeitsfläche mit Fußventil

Pos. 1.2 / 0500000
Halterung abgestimmt auf Kundenstanze/schere.
Für Montage einer kundenseitig beigestellten Beschlagstanze oder
Beschlagschere (Fremdfabrikat) am Flügelmontagetisch.

Bitte bei Bestellung Fabrikat angeben !

Pos. 1.3 / 5597-7
Fahreinrichtung für RU-CBM auf halbrunden Fahrschienen.
Die Laufrollen werden links und rechts an dem Grundgestell
des Tisches montiert.

Pos. 1.4 / 6354-6
3 Doppelmeter halbrunde Fahrschienen 30 x 10 mm.

Pos. 1.5 / 0730000
RU-SBL3000/40 Beschlaglager freistehend,
Länge 3100 mm, Tiefe 1250 mm,Höhe 2200 mm,
Ständergestell auf der Vorderseite ohne Stützen,
40 Fächer, in einer Reihe je 10 Stück durch Trennwände abgeteilt
und eine durchgehende Ablage oben,
Größe der Fächer: Breite 280 mm, Höhe 150 mm.

Pos. 2.0 / 10603200

Aluhalter verschrauben

RU-CSA-SMB Alu-Halter-Schraubmaschine mit automatischer
Schraubenzuführung und manueller Zuführung der Alu-Halter aus einer
mitfahrenden Box mit pneumatischer Positioniereinrichtung,
Schrauber mit Tiefenabschaltung mit 4-fach Revolveranschlag.
Pneumatische Verstelleinrichtung in y-Richtung gegen 2 Stück 6-fach
Revolveranschläge. Zufuhrbehälter für die manuelle Zufuhr von Drehhalter
oder Clipshalter in quadratischer Form 18,5 x 18,5.
Der Halter wird manuell in einen Kanal in der Box geschoben und mit
einem pneumatisch betätigten Schieber vor dem Schraubermundstück positioniert.
Profiltiefe max. 150 mm, Schraubabstand in y- Richtung max. 120 mm.

Pos. 3.0 / 614-601

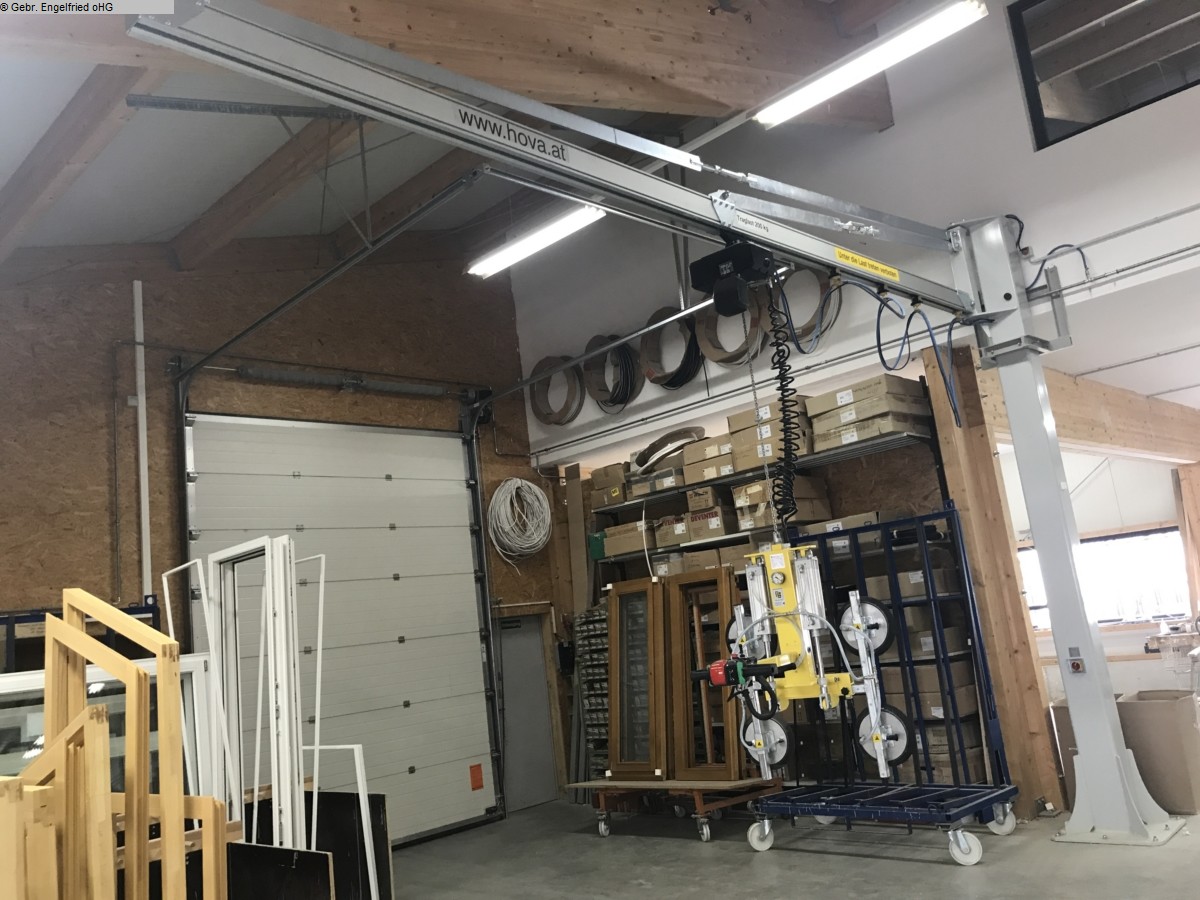

RU-S48-A6-350 Säulenschwenkkran
für Kettenzug, Auslegerlänge 6000 mm
SK-KZG-350-DUMMI
Traglast: 350 kg
Bestehend aus:
1 Stück Kransäule
Typ: COLUMN-300-VAR-750-860-8
Gesamthöhe: 4770 mm
Höhe Unterkante Kranausleger: 4000 mm
Lagerhöhe: 750 mm
Säulenquerschnitt: 300 mm
Abmessung Fußplatte: 860 mm
Bohrungsanzahl: 8
Lackierung: RAL 7035 Lichtgrau
Einstufung: DIN 15018 : H2 B2
Ausführung: VAR
Schwenkwinkel: 270 °
- Kransäule zum Dübeln geeignet
- Schnelle und einfache Montierbarkeit
- Sichere Energiezuführung durch innenliegende
Kabel und integrierbarem Schalter
- Benötigte Raumhöhe zum Aufstellen der
Kransäule: Bauhöhe + 150 mm

1 Stück Kranausleger
Typ: JIB-350-6000-750-SRA140-2
Lagerhöhe: 750 mm
Auslegerlänge: 6000 mm
Schienentyp: SRA 140
Anzahl Abspannungen: 2
Einstufung: DIN 15018 : H2 B2
- Aluminium-Kranschiene: Hohe Ergonomie
durch perfekten Leichtlauf, geringe
Anfahrkräfte und geräuscharmes Verfahren
- Schnelle und einfache Montierbarkeit

1 Stück Energiezuführung
Typ: POW-SUP-EL-6000-5-SRA
Energieversorgung: Elektrisch
Anschluss: Flachkabel 4x1,5 mm²
Max. Auslegerlänge: 6000 mm
Anzahl Leitungswagen: 5

Schienentyp: Schmalz Rail Alu.
Hinweis: Im Lieferumfang ist das Flachkabel für
Kettenzug enthalten

1 Dübelsatz-Verbundanker
mit Mörtelpatrone und Buchse
Typ: DUE-SET-8xDYN-M12x100/25
Menge: 8
Gewinde: M12
für Bohrung: 14 mm
Betondicke (min): 200 mm
Betontyp: C20/25
Länge: 100 mm
Plattendicke (min): 8 mm
Plattendicke (max): 25 mm
Zulassung: dyn. Beanspruchung
Geprüft: Ja
-Schnelle Inbetriebnahme des Säulenschwenkkrans
nach der Montage
-Kein Fundamentaushub erforderlich
Bei Montage mit Dübeln gelten folgende
Mindestanforderungen:
-waagerechter und ebener Betonboden ohne Dämmschicht,
Bitumenbelag, Estrich etc.
Betonqualität:
-mindestens C20/25 bis höchstens C50/60 (nach DIN EN 206)
-mindestens B25 bis höchstens B55 (nach alter DIN 1045)
Betondicke:
-mind. 200 mm bei 100 mm allseitigem Randabstand
der Dübel zum Betonquader
-mind. 130 mm bei 200 mm allseitigem Randabstand
der Dübel zum Betonquader
(Fugen oder andere Unterbrechungen gelten dabei auch als
Rand des Betonquaders)
-Vor Montagebeginn sind die obigen Anforderungen des
Betonbodens zu klären.
-Die Dübel sind trocken bei Temperaturen von +5 °C bis +25°C zu lagern.

1 Stück Hauptschalter
Typ: HAUP-SCHA 25.0A EIN
Farbe: Rot-Gelb
Montage: Einbau
Nennstrom: 25.0 A

Pos. 4.0 / 10229018
Vakuumheber mit integriertem Elektrokettenzug 90° / 200 kg
zum vertikalen und horizontalen Transport von ebenen dichten Glasscheiben.
Vakuum-Erzeugung mit pneumatischem Ejektor
Abstoßvorrichtung zum schnellen Lösen der Platten Lösen der Last
nur durch Zweifachbetätigung (2 Taster)
gesetzlich vorgeschrieben Sicherheitsvakuumspeicher samt Rückschlagventil.
Akustische Sicherheitswarneinrichtung und Vakuummanometer
mit rot/grünem Bereich
Energiespareinrichtung bei Vakuumerzeugung und Hubsicherheitsschaltung
Pneumatische Schwenkeinheit mit Schwenkbereich 90°
Traglast: 0-200 kg
Hubgeschwindigkeit: 0-10m/min stufenlos mittels
Frequenzumformer
Hubhöhe: ca. 1,8m
Betriebsspannung: 1x230V/50Hz
Beriebsdruck: mind.6-7 bar gefilterter Druckluft
Luftverbrauch: ca. 1NI/sec.
Eigengewicht: ca. 75 kg
Lackierung in RAL 1018 zinkgelb
Aufnahme mit einer Längstraversen und 4 Stück
Saugtellern D=290 mm
Verstellbereich Aussenabmessung Saugteller
600-900 x 600 -900 mm
Komfort-Steuerung
Die Komfort-Steuerung beinhaltet das stufenlose Heben und Senken
durch einen Frequenzumformer (für das sanfte Auflegen erforderlich),
sämtliche Befehle für das Hubwerk und für den Vakuum-Heber sind in einem
gemeinsamen Steuergerät
- Spezialhandlingsschalter - untergebracht.
Dadurch ist die Bedienung der Anlage und das Führen der
Last im Ein-Hand-Betrieb möglich.

Montage - Schwenkkran und Einweisung Flügelmontagetisch mit Aluschraubmaschine
Preis Auf Anfrage!

Verpackung
Preis auf Anfrage!

Transport
Preis auf Anfrage!

(Techn.Beschreibung lt. Hersteller - ohne Gewähr!)
