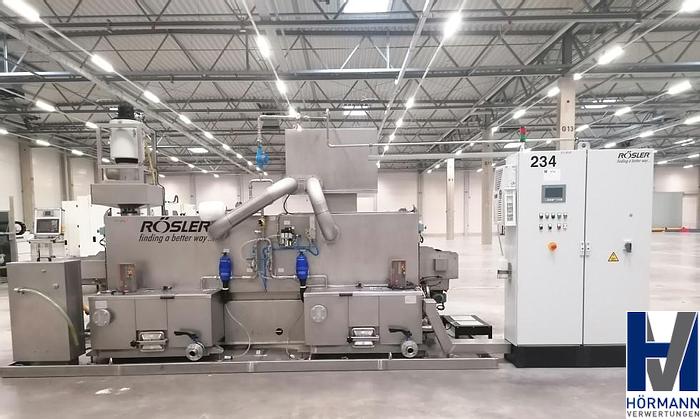

Bandwaschanlage Rösler C20.30/0,6/B/SOP/P/SOP,, Baujahr: 2016,
Serien-Nr.: 72441,, Edelstahl, für Behälterabm. 400 x 600 mm,
besteht aus den folgenden Arbeitszonen:, Waschen 1, Abblasen 1,
Waschen 2, Abblasen 2, Kühlen mit Umgebungsluft, Die Werkstücke
durchlaufen die Waschzonen der Anlage kontinuierlich auf einem
Kettenfördersystem., Der Antrieb erfolgt über einen Getriebemotor
mit Drehzahlregelung., Die Oberfläche der Werkstücke wird zuerst
mittels Düsen allseitig abgespritzt und gereinigt., Anschließend
durchlaufen die Werkstückträger die Abblaszone, in der die
Werkstücke über spezielle Düsen mit gefilterter Umgebungsluft
abgeblasen werden., Analog dazu durchlaufen die Werkstücke eine
weitere Wasch- und Abblaszone (Waschen 2 + Abblasen 2), Um die
Sauberkeit der Werkstücke und der Waschflüssigkeit sicherzustellen,
ist jede Waschzone mit einem Filtersystem ausgerüstet., Um die Wasch-
und Trockeneffizienz zu verbessern, werden die Reinigungsbäder durch
seitlich in den Kreislaufbehältern angebrachte Elektro-Heizelemente
erhitzt., Die Teile durchlaufen anschließend eine Kühlzone, in der
sie mit gefilterter Umgebungsluft angeblasen und dadurch abgekühlt
werden.., -Arbeitszyklus-, Arbeitszonen | Zeit sec. | Temperatur °C |
Länge in mm, Beladen: 500mm, Einlauf: 40 sec | 400mm, Waschen 1: 60
sec | 50 °C | 500mm, Abtropfen + Abblasen: 60 sec | Umgebungsluft |
600mm, Waschen 2: 60 sec | 50 °C | 600mm, Abtropfen + Abblasen: 60
sec | Umgebungsluft | 400mm, Kühlen über Gebläse: 60 sec |
Umgebungsluft | 600mm, Entladen: 500mm, Gesamtlänge (Achsabstand
Kettenumlenkrollen): 4400 mm, -Pumpen-, Zone | Förderleistung | Druck
| Leistung, Waschen 1: 150 l/min | 5 bar | 3 kW, Waschen 2: 150 l/min
| 5 bar | 3 kW, -Kreislaufbehälter-, Zone | Volumen, Waschen 1: 400
l, Waschen 2: 400 l, -Filtration-, 1 Stück Grob-Filter in der
Ansaugleitung jeder Pumpe, um ein Eindringen von Fremdkörpern zu
verhindern, 2 Stück Korb-Filter 500 μm am Rücklauf in jeden
Behälter, 1 Stück. Sackfilter 50 μm nach der Pumpe für Waschen 1,
1 Stück Sackfilter 50 μm nach der Pumpe für Waschen 2, -Heizung
(ausgelegt für eine Aufheizzeit von 1,5 Stunden)-, Waschen 1:
Beheizung mittels Elektroheizelementen seitlich im Kreislaufbehälter;
Gesamtleistung: 18 kW, Waschen 2: Beheizung mittels
Elektroheizelementen seitlich im Kreislaufbehälter; Gesamtleistung:
18 kW, -Transportsystem-, Das Transportsystem besteht aus 2 parallelen
Transportketten die kontinuierlich laufen / ausgeführt sind. Die
Ketten werden über einen Getriebemotor mit Drehzahlregelung
angetrieben., - Leistung: 0,35 kW, - Nenngeschwindigkeit: 0,6 m/min,
-Schalteinrichtung, - Freistehender Schaltschrank mit allen Bedien-
und Anzeigeelementen mit Siemens SPS-Steuerung Typ S7-1200 und
Bediengerät KTP 700 zur Eingabe und Überwachung aller
Prozessparameter., - Automatisches Vorheizen des Waschbades über die
SPS-Steuerung möglich, - Blitzleuchte und Hupe für generelle
Störung, - Klimagerät zum Kühlen der Schalteinrichtung (ausgelegt
für Umgebungstemperaturen von max. 40°C), - Betriebsspannung: 400 V,
50, Baujahr: 2016
