Arbeitsbreite: 4000 mm
Arbeitshöhe: 2600 mm
Anzahl der
Druckzylinder: 6 St.
Gewicht: 2000 kg
Maße
(Länge/Breite/Höhe): 5550x1300x3000 mm

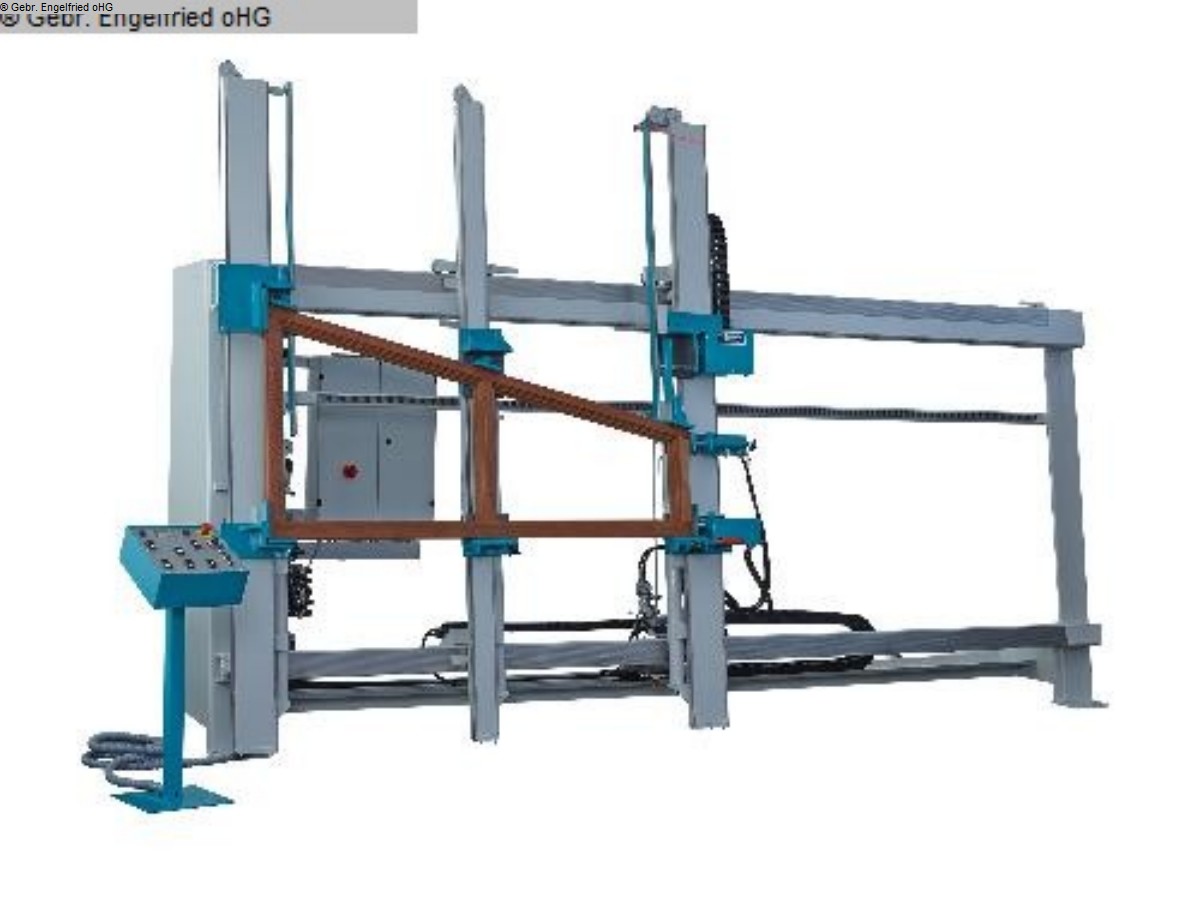

S&S Rahmenpresse Bavaria
2000
L
-------------------------------------------------
ArbeitsmaÃ
Ÿ 4000x2600 mm (andere Arbeitsmaße auf Anfrage!)
Mit
automatischem Presszyklus + Handsteuerung
für Eckverbindungen
Zapfen+Schlitze und Dübelverbindung/gestemmter Zapfen,
umstellbar
über Wahlschalter am Schaltschrank.
Mit Grundausrüstung für
optionalen Einsatz von Konterprofilen, falls Flügel am
losen Teil
umfälzt werden.
CE-Ausführung
Grundmaschine in
stärkster Rahmenschweißkonstruktion,
mit dickwandigen
Spezialhohlprofilen.
Führungsbahnen der Druckbalken für die
Pressecken
in abriebsarm bearbeiteter
Ausführung.
Schnelle, leichtgängige, manuelle
Breitenverstellung
durch kugelgelagerten Laufwagen, Fixierung in
50 mm
Lochraster, optional motorische Breitenverstellung mit
mit hydraulischer Klemmung.
Höhenverstellung und
Pressen durch Langhubzylinder
in einem Arbeitstakt. Rechtsseitige
Pressecken mit
integrierten Horizontalzylindern, daher
keine
vertikale Positionierung der
Horizontaldruckzylinder
notwendig.
Widerlager unten in vier
Positionen auf die jeweils
günstigste Einlegehöhe
einstellbar.
3 KW Kompakthydraulikanlage mit
intergriertem
Steuerblock, variable Druckregelung
von 20 -
120 bar, Manometer
Steuerung über Tipptaster mit getrennten
Steuerkreisen
für die vertikalen und horizontalen Presszylinder,
montiert
auf frei beweglichem Bedienpult.
2
Vertikal-Presszylinder, doppelwirkend, Hub an
Arbeitshöhe
angepasst, Kolbendurchmesser 60 mm
Druckkraft pro Zylinder max.
2000 kg
2 Horizontal-Presszylinder, doppelwirkend,
80 mm Hub,
Kolbendurchmesser 40 mm
Druckkraft pro Zylinder max. 1500 kg
Widerlager und Druckplattentiefe 100 mm
Schaltschrank
am Maschinenfuß links, 400 Volt, 50 Hz
Maschine mit
anschlussfertigen Stecker 16 A
Lackierung: RAL 7035 lichtgrau
mit RAL 7016 anthrazitgrau
Arbeitsgröße: Länge x Höhe =
4000 mm x 2600 mm
Artikel
00001144
------------------------
1 Mitteldruckbalken komplett
mit Druckzylinder,
Druckschlauch und Absperrventil bis 2600 mm
hoch
Artikel
00000471
------------------------
Einzeldruckregelung für
Mitteldruckbalken
(Zum Verpressen von
Kreuzsprossenfenster)
Artikel
00000112
-----------------------
stufenlos höhenverstellbare
Querdruckeinrichtung,
komplett mit Druckzylinder und Widerlager,
Drossel- und Absperrventil
Artikel
00000481
------------------------
Einzeldruckregelung für
Querdruckeinrichtung
(Zum Verpressen von
Kreuzsprossenfenster)
Artikel
000000391
-------------------------
Absperrventil am 3.
Vertikalzylinder
Artikel
00000391
-----------------------
Absperrventil am oberen
Horizontalzylinder
Artikel
00001005
------------------------
3 x Schrägfenstersteuerung
für Vertikalzylinder
Artikel
00000302
-----------------------
3x Pendeldruckplatte
aufsteckbar
zum Pressen bis 60 Grad
Artikel
00000631
-----------------------
Doppelpendeldruckplatte
für Spitzfenster (Dreieck)
Artikel
00000113
-----------------------
2 x Verlängerung für
Pendeldruckplatte
für Spitzfenster (Dreieck)
Artikel
00000057
-----------------------
Zwischenzulage für
Kleinstmaßverpressung
zur Überbrückung des 1. Druckbalkens,
inklusive Absperrventil am 1. Vertikalzylinder
Artikel
00001003
-----------------------
Grundausrüstung für
Konterprofile
Artikel
00001001
-----------------------
Maschine ausgerüstet zum
Verpressen
von Zapfen + Schlitze und
Dübelverbindung
umstellbar über Wahlschalter am
Schaltschrank
---------------------------------
Gesamtpreis in
o.g. Ausführung: auf Anfrage!
Optionen mit Mehrpreisen:
Artikel
00001004
-----------------------
Konterprofile, Preis jet
Stück: 215,00 Euro
Artikel
00000100
-----------------------
Motorische Breitenverstellung
mit Digitalanzeige : 5.120,00 Euro
Artikel
00000629
-----------------------
Elektronische
Druckwahlvorrichtung: 6.085,00 Euro
Für 4 verschiedene, fix
programmierte Druckstufen
(jederzeit änderbar), und zusätzliche
eine frei wählbare
Druckstufe direkt am
Bedienfeld
Weitere Optionen wie z.B. andere Arbeitsmaße auf
Anfrage!
(Technische Angaben laut Hersteller – ohne
Gewähr! Abbildungen können vom
Orignal abweichen, Preise ntto,
zzgl. MwSt. (Inland))
