Arbeitsbreite: 3500 mm
Arbeitshöhe: 2300 mm
Anzahl der
Druckzylinder: 4 St.

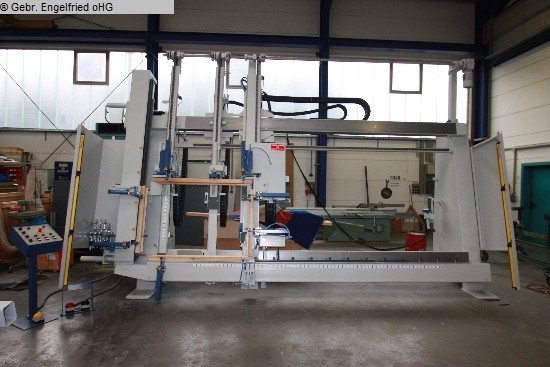

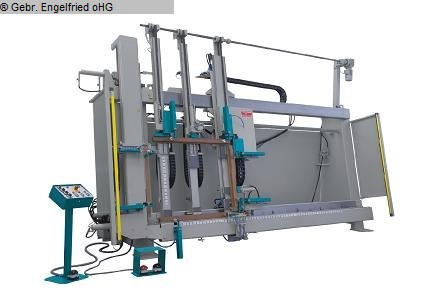

S&S elektrohydraulischer Rahmenpressautomat
Typ Super
Optionen:
Arbeitsbreiten von 3.000 mm bis
5.000 mm
Arbeitshöhen von 2.000 mm bis 3.000
mm
Optionale Ausrüstung mit Mitteldruckbalken,
Schrägfenstereinrichtung,
Konterprofile für Einzelteilfertigung
und vieles mehr!
Fragen Sie bei uns die komplette Preisliste
an!
Beschreibung:
Mit automatischer Einstellung
für
Eckverbindung Zapfen und Schlitze (andere Eck-
verbindungen
optional), CE-Ausführung
Der einzige selbstumrüstende
Hochleistung-
Rahmenpressvollautomat, bei dem die Hölzer nicht
vorgesteckt werden müssen. Die Breiten-
und
Höhenverstellung erfolgt automatisch, ohne
Zeitverlust,
unmittelbarnach dem direkten Einlegen der
Werkstücke in den Pressbereich.
Es ist kein Umsetzen der
Hölzer notwendig.
Grundmaschine in stärkster
Rahmenschweißkonstruktion, aus
überdimensionierten,
dickwandigen Spezialprofilen. Führungsbahnen
der Pressecken an
den Druckbalken in abriebsarm bearbeiteter Ausführung.
Anschlagseitig durchgehendes Widerlager für
Breitenverpressung, in
biegesteifer Ausführung, auf dem
Grundrahmen aufgebaut.
Durchgehendes Widerlager unten in
schwerster verwindungssteifer
Ausführung, mit Grundrahmen und
Maschinenanschluss verbunden.
Einleghöhe 500 mm. Alle Widerlager
feinjustierbar für absolute
Winkelgenauigkeit und
Langzeitpräzision.
Schiebeschlitten rechts mit schneller,
motorischer Breitenverstellung mit
garantiertem Parallellauf,
inkl. automatischer hydraulischer Feststellung:
Zentralantrieb
für Maßeinstellung horizontal und vertikal, mit hohe Ein-
und
Verstellgeschwindigkeit und automatischer Breiten- und
Höhenverstellung
(optoelektronisch).
2
Vertikaldruckzylinder, doppelwirkend, Kolbendurchmesser 50 mm,
250 mm Zylinderhub, Druckkraft regelbar 400 bis 2000 kg.
2 Horizontaldruckzylinder, doppelwirkend, Kolbendurchmesser
40 mm,
80 mm Zylinderhub, kg Druckkraft, regelbar 250 bis 1250
kg.
Pressecken oben rechts, in schwerer, gefräster
Ausführung, mit
automatischer
Eckeinstellung.
Freibleibende Pressecken
Anlageflächen
in leimabweisender Ausführung.
Widerlager- und Druckplattentiefe
100 mm.
8-fach Halte – und Positioniereinrichtung, für
das absolut lose Einlegen
aller Einzelhölzer in den Pressbereich
(ohne Vor- und Anstecken). Jedes
Rahmenteil wird doppelt gehalten
und positioniert.
Automatische Hochschleppfunktion
ermöglicht eine ergonomisches Einlegen
des oberen Querholzes bei
hohen Rahmen in einer bedienerfreundlichen
Höhe. Erhöhung der
Arbeitssicherheit durch ebenerdiges Arbeiten ohne
Leitern und
Tritte.
Alle Rahmen-Einzelhölzer werden direkt in den
Pressbereich eingelegt.
Programm-Wahlmöglichkeiten:
manuell
motorisch über Tipptaster,
vollautomatisch über Optoelektronik
für Maßeinstellung
inkl. automatischem Presszyklus in
Verbindung mit Sicherheits-Lichtschranke
Automatischer,
taktgesteuerter Presszyklus durch Impulsgabe
vertikal anpressen
– lösen – horizontal anpressen – lösen – vertikal /
horizontal pressen
Steuerschrank servicefreundlich
links am Grundrahmen angebaut.
Schnelle, optoelektronische
Maßeinstellung.
Kompakthydraulikaggregat regelbar von 20 bis 100
bar.
Elektrische Handsteuerung, frei programmierbar, für
zügiges Arbeiten, besonders
bei großen und komplizierten
Rahmenkonstruktionen (mit Setzhölzern und
Kämpfern) für
Einmann-Bedienung.
Arbeitssicherheit mit
Sicherheits-Lichtschranke, durchgriffsicherer Rückwand
und
seitlichem Eingriffschutz nach
EU-Maschinenrichtlinie
Elektrische
Ausrüstung:
Gesamtanschlusswert 3 KW, 400 V, 50 Hz.
Pneumatikanschluss: R ¼, max. 8 bar
Lackierung: RAL
7035 lichtgrau und RAL 7016 anthrazitgrau
(technische Daten
lt. Hersteller ohne Gewähr, Abbildung zeigt eventuel
optionale
Ausrüstungen !)
