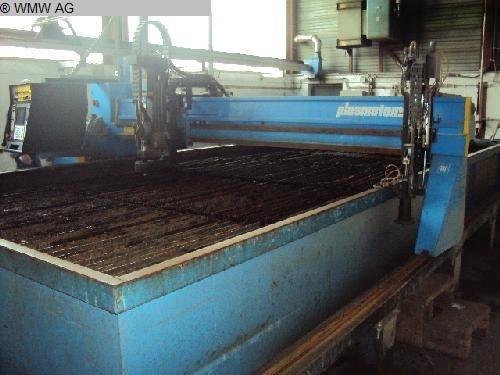

Plasmaschneidanlage mit moeglichen Schweissverfahren:
-Plasmaschneiden, Brennfugen; WIG (TIG) auf allen Metallen und
Legierungen; MIG auf Leichtmetallen und
Legierungen und
schweren Metallen sowie Lichtbogenschweissen
Stromquelle:

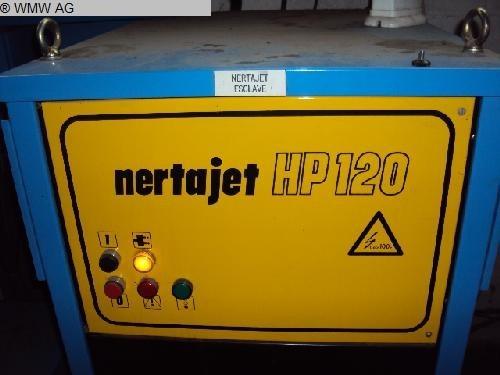

Nertajet HP 120 (220V,24V,380V,415V,440V,500V) Vielfachfrequenzen
50/60Hz
Brenner: CPM 250 (Flach Elektrode)
Schneidverfahren unter Wasser Plasmaschneiden
Schneidgeschwindigkeit ca. 8m/min.
Markieren ueber
druckluft angetriebenen Bohrer

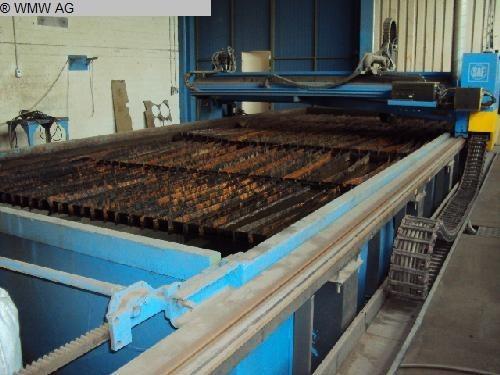

Ausstattung:

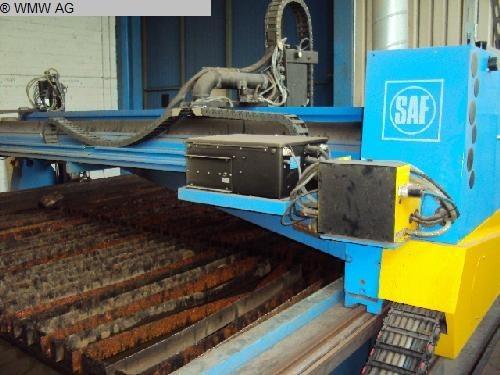

Laufschienen; Steuerschrank; Schneidportal; Wanne; Brennauflagen;
1x Brenner
Maschinenabmessungen:
Schneidanlage:
L:4,40xB:2,30xH:1,80m
Schneidtische:
L:8,44xB:3,31xH:0,85m
2 Stck. Plasma-Generator parallel
verbunden Nertajet HP 120: L:0,83xB:0,65xH:1,33m
Track 1:
L:10,650xB:0,25xH:0,92m linke Seite
Track 2:
L:10,650xB:0,25xH:0,57m rechte Seite
Werkstueckauflagen:L:3,120xB:1,36xH:0,14m (5 Stck. fuer
Schneidtisch)
Wassertank: D=1100mm H=2000mm / 1 St.
Vorratsbehaelter 1,20mx1,03x1,6m
Anlage steht im
transportfertigem Zustand zum Verkauf.
Dokumentation in Kopie
verfuegbar.
x-Weg 8000 mm
y-Weg 3000 mm
Schneidbereich bei Stahl bis stainless steel 1-25 (m3m0)
Schneidbereich bei Stahl bis soft steel 2-16 mm
Schneidbereich bei Stahl bis alloyed steel 1-35 mm
Steuerung DIGISAF 3.5 BURNY
Brennertyp CPM 250-Flache
Elektrode
Hoehe des Tisches 800 mm
Schnittstelle RS
232
Gesamtleistungsbedarf ca. 80 kVA
Maschinengewicht ca. 8 + 5 (Wanne) t; sofort einsatzbereit
Deutschland
D - Nordrhein-Westfalen
