Beschreibung:

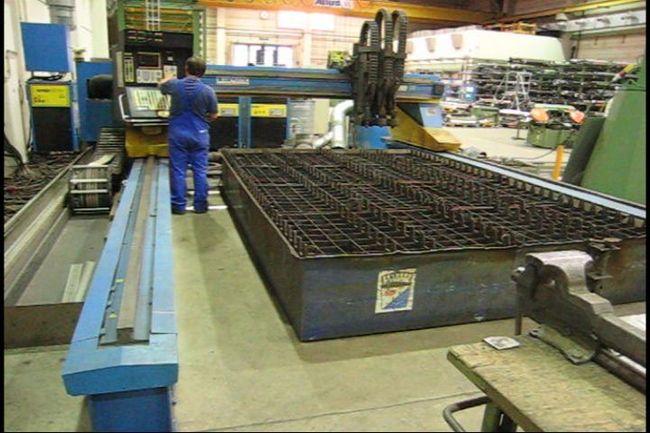

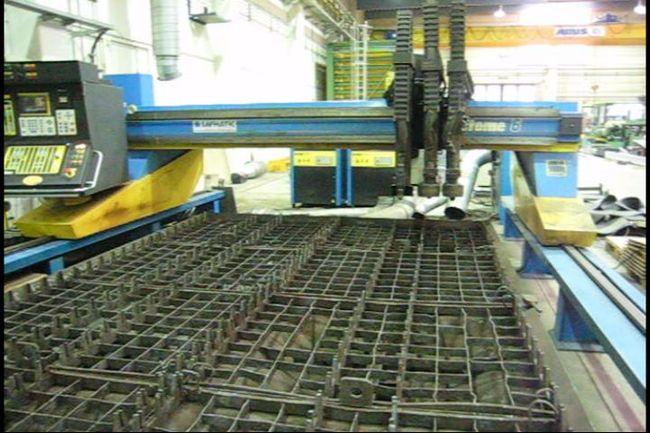

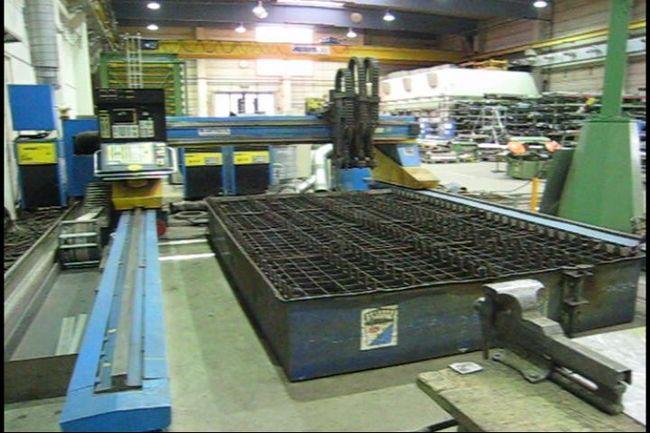

Plasmaschneidanlage
moegliche
Schweissverfahren:
-Plasmaschneiden mit Standartgasen
-Plasmaschneiden mit Sauerstoff (Feinschneidtechnik)
-Autogen-Brennschneiden
Schneidgeschwindigkeit: je
Blechstaerke bis 8m/min
Schneidlaenge (x-Achse):4300mm
Schneidbreite (y-Achse):2100mm
Schneiddicke bei
Plasmaschneiden:
-bei Edelstahl=max.130mm;bei
Normalstahl(Flusstahl)=max.40mm
-bei
Leichtmetallen/Legierungen=max.150mm
Brennerverstellweg:
250mm
Plasma-Stromquelle:
1. Nertajet 320-640 (2x
parallelgeschaltet) Isolationsklasse H; Schutzklasse IP 23;
Drehstrom 50Hz
2. Nertajet 120H-Autonom
Fahrbahnabmessungen: 6400x400x550mm
Schneidtisch Masse:
4500x2600x670mm
Ausstattung:
Rauchabsaugung ueber
Absaugtisch
Rauchentsorgung durch Filteranlage
Kuehlung von Etscheid IK-V 18
Plasma-Schneidbrenner
Autogen-Schneidbrenner
Fahrbahn (Schiene) Laenge
6400mm
Schneidtisch Laenge 4500mm
Gesamtanlage-Raumbedarf ca:
L:10mxB:6,5mxH:2,2m
Filmaufnahmen vorhanden
Anlage im transportfertigem
Zustand zum Verkauf.
Dokumentation in Kopie vorhanden.
x-Weg 4300 mm
y-Weg 2100 mm
Schneidbereich bei
Stahl bis 130 mm

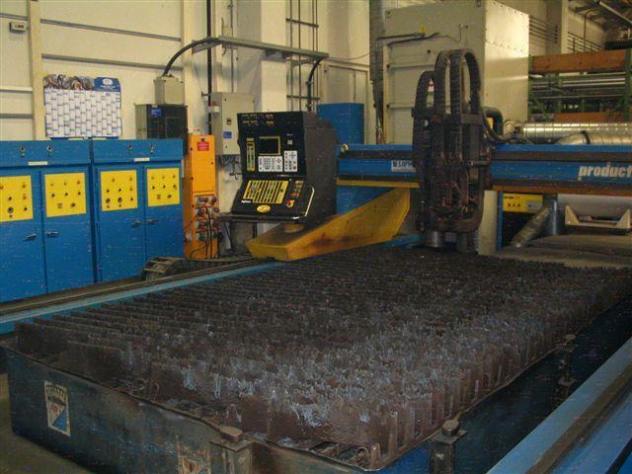

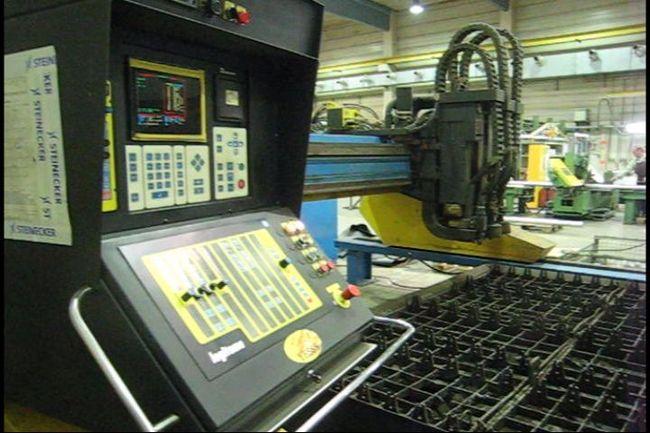

Steuerung DIGISAF
Brennerkoepfe 3
Stueck
Gesamtleistungsbedarf 160 kVA
Maschinengewicht ca. ges.ca.8,5 t
; sofort einsatzbereit
Deutschland
