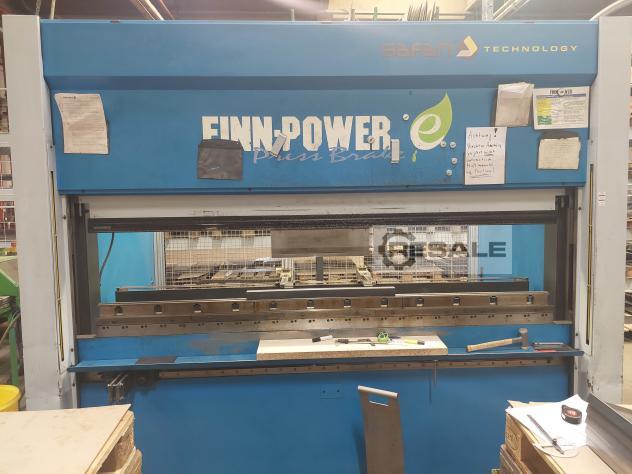

Blechbiegemaschinen SAFAN FINNPOWER Finn-Power E-Brake 80-2550 TS

Bezeichnung der Anlage DEFEKTE E Servo Mechatronische Abkantpresse
Hersteller SAFAN B.V
Finn-Power
Model Finn-Power E-Brake
80-2550 TS 1
Baujahr 2008

Biegekraft 800 kN
Arbeitslänge 2550 mm
Hub Max. 290mm
Sicherheitsabstnad Lichtvorhang Min. 185 mm
Stoppzeit Oberbalken < 80 MSEC
Anschlussspannung 3 x 400V /50/60 Hz / N / PE
Anschlusswert Max. 11 KW
Gewicht 5500 KG

Bemerkung:
Allerdings ist einer der zwei Anschläge nicht mehr automatisch verstellbar. Laut Safan wohl ein defekt der Steuerplatine. Reparaturkosten von bis zu 30.000€.
Abgabedatum Sofort

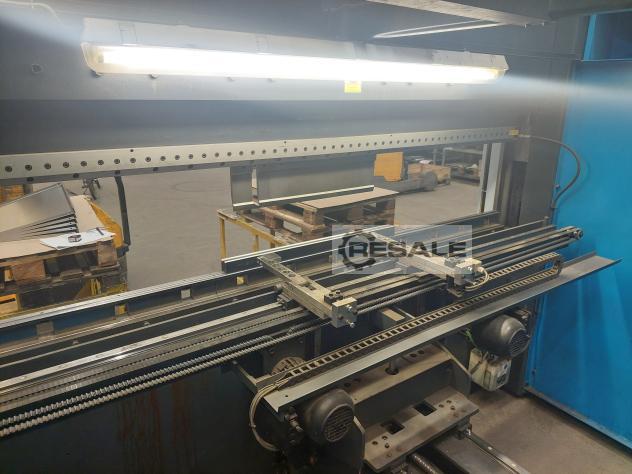

Anzahl der Maschinen Achsen
Eine X Achse : Dient zur Einstellung der Entfernung des Hinter Anschlags zur Matrizen mitten
Eine R Achse : Dient zur Einstellung der Höhen Positionierung des Hinter Anschlags
Z 1 Achse : Dient der Einstellung zur Positionierung des Linken Anschlagfingers für die jeweiligen Abkantungen
Z 2 Achse : Dient der Einstellung zur Positionierung des Rechten Anschlagfingers für die jeweiligen Abkantungen


Defekte:
• Die Z 2 Achse lässt sich nur noch Manuel in der Horizontalen bewegen. Wurde vom Techniker erstmal im Programm System gesperrt.
Wird auch nicht mehr beim Programmieren angezeigt.
( Hinweis beim Starten der Maschine muss der rechte Anschlag Manuel nach rechts geschoben werden damit eine reibungslose Referenzfahrt gemacht werden kann.)

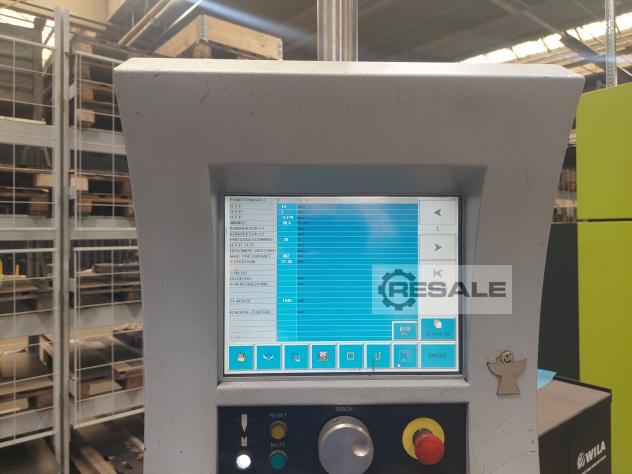

Veralteter Computer
• Ist die Maschine über mehrere Tage ausgeschaltet kann es vorkommen das man Sie mehrmals Starten muss um die Referenzfahrt einzuleiten.

Antriebsgurt
• Durch Abnutzung des Antriebsgurtes ( dient der Einstellung der Eintauchtiefe des Stempels) ist die Maschine nicht mehr genau was die Winkelmaße angeht.

Matrize/ Adapter
• Passgenauigkeit des Unterwerkszeuges durch Alter und Abnutzung des Werkezugadapters nicht mehr vollwertig gegeben.


Arbeitsablauf:

Mit der Finn Power kann weiterhin gearbeitet werden, es muss nur bedacht werden das derzeitige und Neue Programme für Abkantartikel so geschrieben werden das bei der Abkantreihenfolge die Z 2 Achse eine feste Position hat.
Derzeit Kanten wir nur Artikel mit maximal 4 Abkantungen wobei die Z 2 Achse eine feste Position hat und nur die Z 1 Achse die Position wechselt.

Technische Daten

Betriebsanleitung und Kurzanleitung der Abkantpresse liegen im Schaltschrank ( rechte Tür)
Schaltplan der Elektronik scheint vorhanden zu sein.



Verkäufer Angebot Nr. resale 00835
