TECHNISCHE ANGABEN
Hersteller: SBM Grundkonstruktion / SANDVIK Brecher

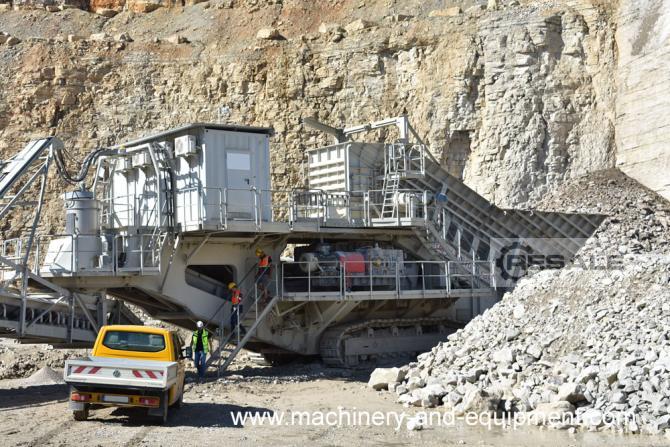

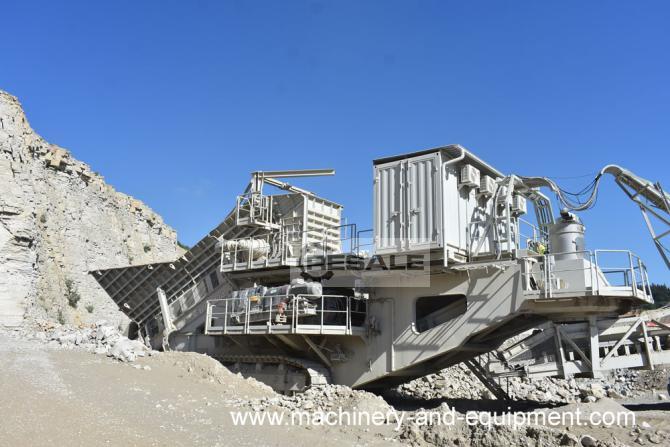

Bezeichnung: Raupenmobile Vorbrechanlage
Ausführung: Mit SANDVIK Doppelwalzen-Brecher
Baujahr: 2016
Durchsatzleistung: 1.000 t/h
Gesamtgewicht: 230.000 kg
Betriebsart: Hand/Automatik
Netzspannung: 3400 V (AC), Hauptschalter 1000A
Steuerungseinheit:
- Schaltschrank mit Einhausung
- Inkl. Steuerung mit Visualisierung
- Inkl. Fehleranzeige mit Bediengerät
BESTEHEND AUS

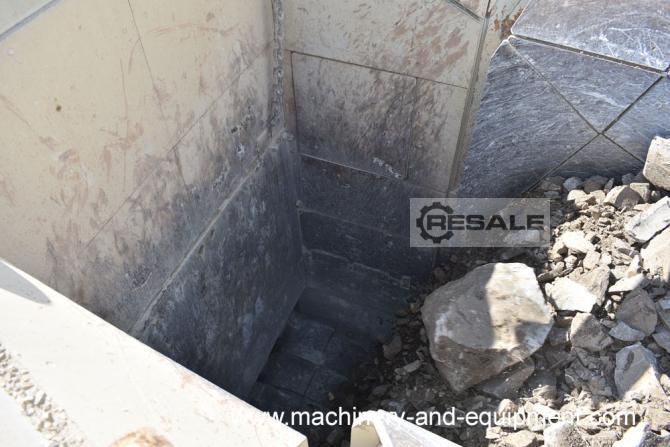

1) Aufgabebunker
Abmessungen (LxB): ca. 4,5 x 6,0 m
Inhalt: ca. 30 cbm
2) Plattenband
Typ: PA 18 x 9,5 m
Ausführung: mit Raupenkette
Plattenbandbreite: 1.800 mm
Plattenbandlänge: 9,5 m

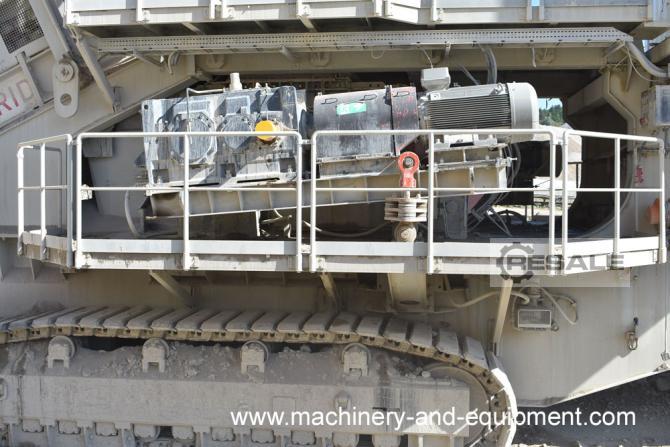

Antriebsleistung: 90,0 kW (2 x 45,0 kW)

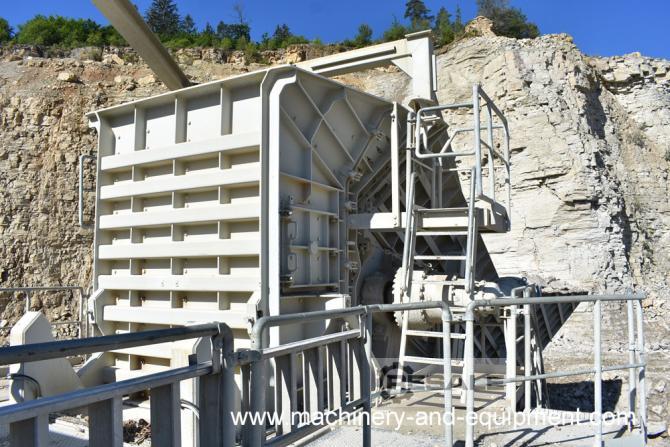

3) SANDVIK Doppelwalzen-Brecher
Typ: Hybrid CR810/12-20
Rollendurchmesser: 1.200 mm
Rollenlänge: 2.000 mm
Antriebsleistung: 2 x 200 kW (Direktantrieb)
Durchsatzleistung: 1.000 - 1.200 t/h
Gesamtgewicht: ca. 48.000 kg
Inklusive:
- Einlaufkasten (hydraulisch/klappbar/demontierbar)
- Hydraulische Spalteinstellung und Überlastschutz
- Automatische Zentralschmiereinheit
- Austragsband (LxB): 12.000 x 1.600 mm; 30 kW

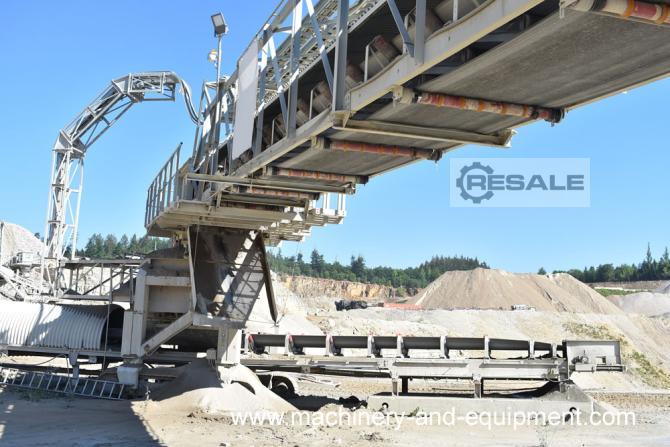

4) Mobcon - Förderband (2x)
Typ: GT 1400 x 40,0 m
Bandbreite: 1.400 mm
Achsabstand: 40,0 m
Förderleistung: bis 1.000 t/h
Antriebsleistung: 30 kW
Gurt: EP630/4 - 8 + 3
Inklusive:
- Bandabdeckung verzinkt, mit Schauklappe
- Drehverbindung FB/FB
- Abstützung für Förderband mit Verfahrantrieb, für Radien- und
Geradeausfahrt

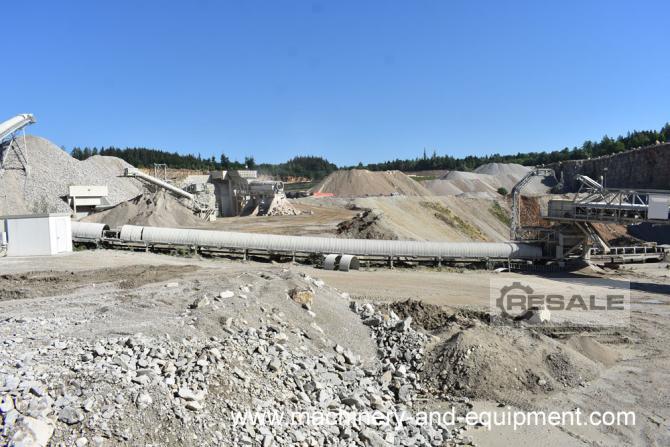

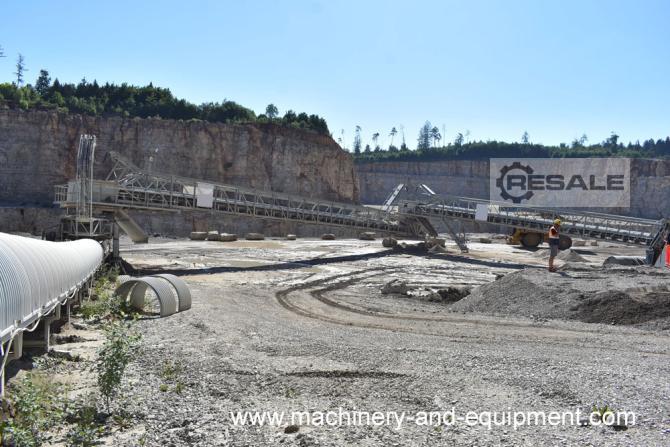

5) Landbandanlage
Typ: PEB / PBB 1400 x 60 m
Bandbreite: 1.400 mm
Achsabstand: 60,0 m
Neigung: 15,0°
Förderleistung: bis 1.000 t/h
Aufgabekorn: 0-350 mm
SPEZIFISCHER KOMMENTAR
- Hoher Wirkungsgrad, minimale Feinstofferzeugung
- Ideal für klebriges und nasses Material
TECHNICAL SPECIFICATIONS
Manufacturer: SBM basic construction / SANDVIK crusher
Description: Tracked mobile primary crushing plant
Design: With SANDVIK twin shaft crusher
Year of construction: 2016
Throughput capacity: 1.000 t/h
Total weight: 230.000 kg
Operating mode: Manual/automatic
Power supply: 3400 V (AC), main switch 1000A
Control unit:
- Control cabinet with housing
- Incl. control unit with visualisation
- Incl. error display with operating unit
CONSISTING OF
1) Feed hopper
Dimensions (LxW): approx. 4,5 x 6,0 m
Capacity: approx. 30 cbm
2) Apron conveyor
Type: PA 18 x 9.5 m
Design: with caterpillar track
Width of apron conveyor: 1.800 mm
Apron length: 9,5 m
Drive power: 90,0 kW (2 x 45,0 kW)
3) SANDVIK twin shaft crusher
Type: Hybrid CR810/12-20
Roll diameter: 1,200 mm
Roll length: 2.000 mm
Drive power: 2 x 200 kW (direct drive)
Throughput capacity: 1.000 - 1.200 t/h
Total weight: approx. 48.000 kg
Included:
- Inlet box (hydraulic/foldable/dismountable)
- Hydraulic gap adjustment and overload protection
- Automatic central lubrication unit
- Discharge belt (LxW): 12.000 x 1.600 mm; 30 kW
4) Mobcon conveyor belt (2x)
Type: GT 1400 x 40 m
Belt width: 1.400 mm
Centre distance: 40,0 m
Conveying capacity: up to 1.000 t/h
Drive power: 30 kW
Belt: EP630/4 - 8 + 3
Included:
- Galvanised belt cover, with inspection flap
- Slewing ring FB/FB
- Support for conveyor belt with travel drive, for radius and straight
travel
5) Land belt conveyor
Type: PEB / PBB 1400 x 60 m
Belt width: 1.400 mm
Centre distance: 60,0 m
Inclination: 15,0°
Conveying capacity: up to 1.000 t/h
Feed grain: 0 - 350 mm
SPECIFIC COMMENT
- High efficiency, minimum fines production
- Ideal for sticky and wet material
