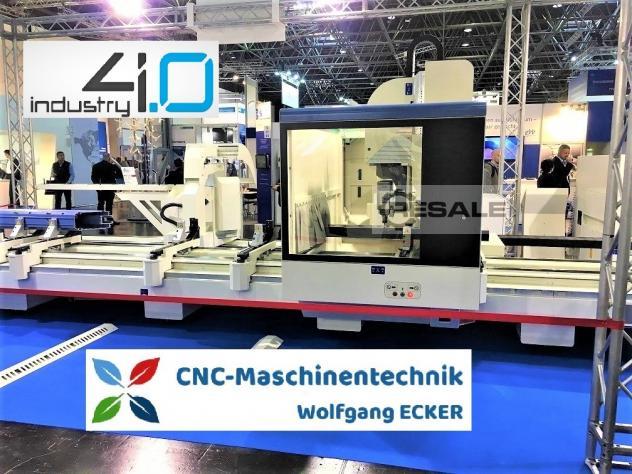

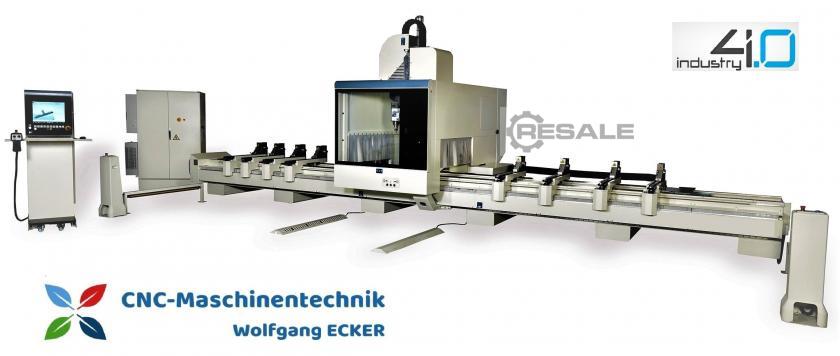

5 Achsen CNC – Portal-Profilbearbeitungszentrum für alle
Materialien - Aluminium – Stahl – Edelstahl – Kunststoffe -
Buntmetalle.
Bohren + Gewindebohren, Fliessbohren, Fräsen + Gewindefräsen, sowie
Sägen im freien Winkel – zum Beispiel Stahlprofile Sägen bis 6 mm
Wandstärke
Größter Sägeblattdurchmesser 500 mm
Größte Bearbeitungslänge 7.000 mm
Größter Werkstückquerschnitt 650 x H 300 mm
Arbeitsbereich im Fünfachsbetrieb 6.400 mm x 480 x H 300 mm
Spindelantriebsleistung 17 kW bei 100% ED
Frässpindeldrehzahlen bis 24.000 U/min
Mitfahrendes Werkzeugmagazin für 12 Stück Werkzeuge
Werkzeugaufnahme HSK 63
Eilganggeschwindigkeiten bis 100 m/min / Beschleunigung 2,5 G
Platzbedarf (inklusive Schaltschrank und Bedienpult) zirka 9 m x 2,5 m
x H 2,6 m
Gewicht zirka 5.000 kg.
Ausstattung:
- OSAI® CNC – Steuerung
- YASKAWA® Vorschubantriebe und Vorschubregler

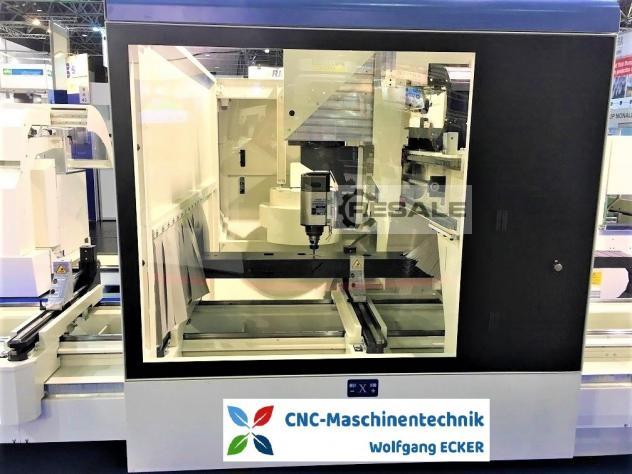

- HITECO® Frässpindel mit Keramiklager – flüssigkeitsgekühlt
- 8 Stück CNC – gesteuerte motorische Spannerbrücken
- elektronisches Handrad mit Fernbedieneinheit
- Kugelrollspindeln in der Y und Z – Achse

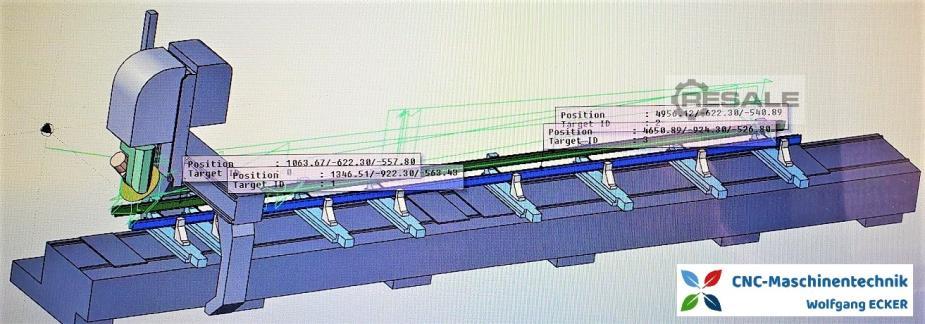

- CAD/CAM Software mit 3D – Farbgrafik

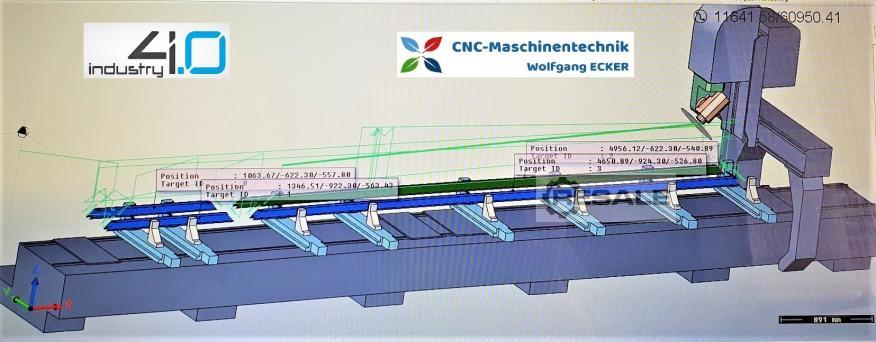

- Spezialsoftware für die Bearbeitung von zwei Stück Profilstäben
in einer Aufspannung, bei gleichzeitiger Fünf - Seiten -
Fertigbearbeitung beider Profilstäbe in einer Aufspannung
- Einlesen und Generieren von DXF – Files zu einem lauffähigen
Programm

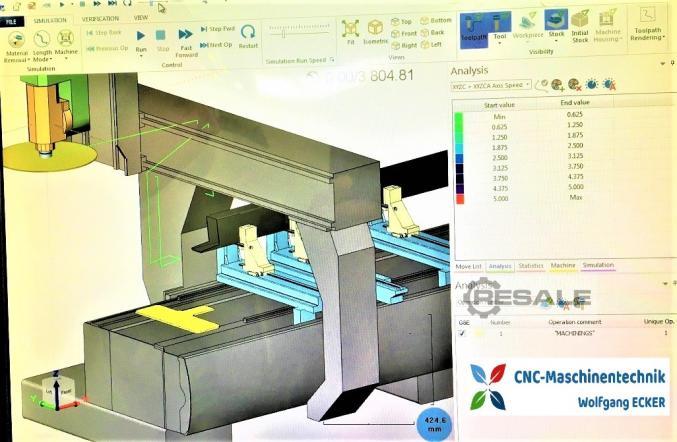

- 3D – Simultandarstellung der Bearbeitungsprogramme
- Fernwartung der Maschine über Team Viewer
- Späne- Förderband
- klimatisierter Schaltschrank
