Bohrwerke SCHARMANN Ecocut 1.1 TDV 3

Scharmann Bohrwerk Ecocut 1.1 TDV 3 / Retrofit in 2015,

Baujahr 1983 / Retrofit 2015 durch Scharmann

Steuerung Siemens 840 D,

Verfahrweg X/Y/Z/W 2000/1450/1400/600 mm,

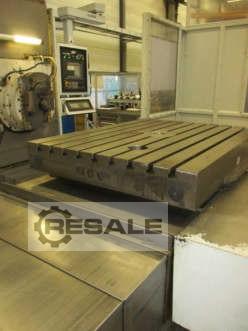

Tischaufspannfläche 120 x 1600 mm,

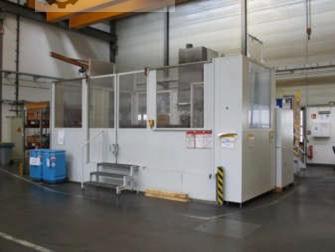

Umhausung oben offen installiert in 2015,

Vorschübe bis 6 m/min,

Spindeldrehzahl bis 3.000 U/min - 30 KW,

Maschine benötigt kein Fundament

da eigen konzipiertes Polymerbett,

max Werkstückgewicht 12.000 Kg,

Maschinengewicht 24.350 Kg,

kompl Dokumentation,

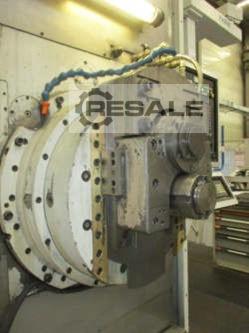

Zusatzeinrichtung: In der Bohrpinole ist eine CNC gesteuerte Planscheibe integriert.

Mit dieser Einrichtung lassen sich Konturen bis Ø600 drehen



Erbrachte Leistungen bei Retrofit

Die Maschine wurde durch Fa. Scharmann elektrisch und mechanisch überholt, zuletzt 2015 .

Bei der Überholung wurde die komplette Elektrik getauscht, und die Steuerung auf Siemens 840 D umgerüstet. Im Bereich der Mechanik

wurden z.B. Rollenumlaufschuhe und Kugelrollspindel in der Z-Achse getauscht sowie der Spindelkasten nebst Führung und

Fleyerketten für die Gegengewichte überprüft bzw. erneuert. Zusätzlich wurde durch die Fa. HCR eine Maschinenumhausung (oben

offen) installiert, welche von Fa. Scharmann in das Sicherheitskonzept einschl. Betriebsart 4 installiert wurde.

Die Maschine wurde nicht Unterflur in einem Fundament installiert, sondern 600 mm hoch auf einem eigens dafür konzipierten

Polymerbett aufgestellt. Für mögliche Interessenten ist dies lukrativ, da keine Kosten für ein Fundament anfallen!

In 2017 wurde die CNC-Planscheibe, das Differenzialgetriebe und die Bohrspindeleinheit demontiert und im Werk bei Scharmann

überholt. (Neue Lager, Dichtungen Zahnräder)
