Scheugenpflug DOS P016 Kolbendosierer
Kolbendosiersystem DOS P
für ein breites Anforderungsspektrum
Die Kolbendosiersysteme von Scheugenpflug arbeiten nach dem Prinzip
der volumetrischen Dosierung, d.h. hier wird die ausdosierte
Materialmenge mechanisch durch die Geometrie und den Hub der
zugehörigen Zylinder bestimmt. Die Befüllung des Zylinders mit dem
Vergussmaterial erfolgt durch die Zuführung seitens der
entsprechenden Materialförderanlage. Kommt ein zweikomponentiges
Medium zum Einsatz, wird durch das Volumen der beiden Zylinder
gleichzeitig das Verhältnis der Harz- und Härterkomponente

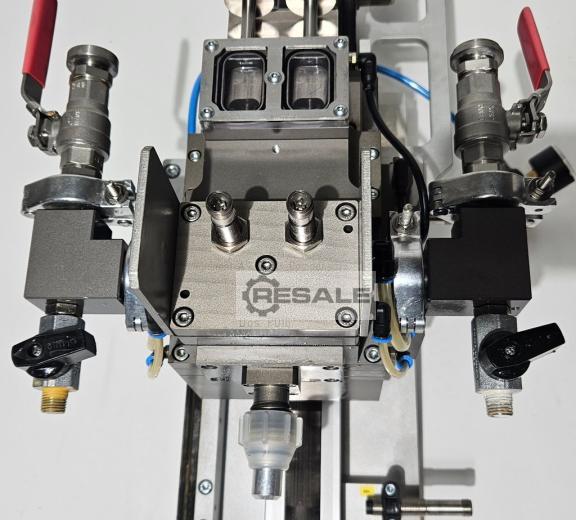

zueinander festgelegt. Die Dosierkolben drücken die beiden
Komponenten in getrennten Kanälen simultan in Richtung Auslassventil,
wo sie sich erst im statischen Mischrohr zu einem homogenen reaktiven
Medium vermischen.
Die Kolbendosiersysteme Dos P016 / 050 / 100 / 300 / TCA sind
hochpräzise volumetrische Dosiersysteme, die für die Verarbeitung
von 1K- und 2K-Materialien ausgelegt wurden und ein breites
Anforderungsspektrum abdecken. Exakt dimensionierte Dosierzylinder
ermöglichen die Ausbringung reproduzierbarer Materialvolumina.
Bei 2K-Materialien erzeugt das parallele Entleeren beider Zylinder in
das gemeinsame Mischrohr ein jederzeit konstantes Mischungsverhältnis
und damit höchste Prozesssicherheit. Gleichzeitig lassen sich so auch
druck-, feuchtigkeits- oder scherempfindliche Vergussmedien schonend
fördern, ohne Veränderungen des Materials befürchten zu müssen.
Anwender profitieren zudem von einer einfachen und schnellen Wartung,
hohen Standzeiten sowie beträchtlich reduzierten
Instandhaltungskosten. Mit optionalen Features wie Ventilüberwachung,
Mischrohrheizung oder Dosierkopfheizung lassen sich diese Systeme
flexibel an die jeweilige Aufgabenstellung anpassen.
Ihre Vorteile
Keine Abhängigkeit der Dosiergenauigkeit von Temperatur, Druck oder
Viskosität
Jederzeit konstantes Mischungsverhältnis durch parallele Entleerung
der Dosierzylinder
Breites Einsatzspektrum (material- und anwendungsseitig)
Wichtige Funktionen

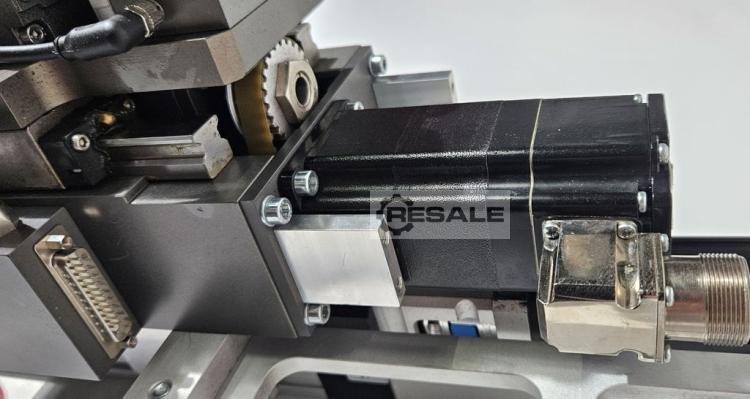

Gleichzeitiges Ausdrücken der Zylinder durch gemeinsame Hubmechanik
ermöglicht homogenes Mischungsverhältnis

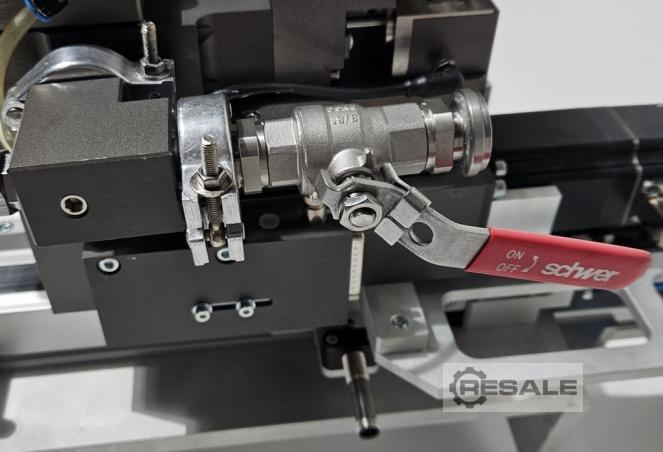

Sensorische Überwachung der Ein- und Auslassventile sowie der
Zylinderbefüllung
Temperierung des Materials durch Mischrohrheizung (optional)
Dosiernadelüberwachung mit Kamera (optional)
Produktdaten
Allgemein
Materialien: 1K und 2K
Viskosität: Von flüssig bis hochviskos
Füllstoffe: Gefüllte und/oder abrasive Medien
Funktionsprinzip: Volumetrische Dosierung
Eigenschaften
Konstantes Mischungsverhältnis bei 2K
Unabhängig von Temperatur, Materialförderdruck und Viskosität des
Gießharzes
Exakt reproduzierbare und hochpräzise Ergebnisse
Höchste Prozesssicherheit
Anwendungsfall
Füllverguss, Dichten, Kleben, Applikation von Wärmeleitmaterialien,
Versiegeln, Verkapseln (Glob Top)

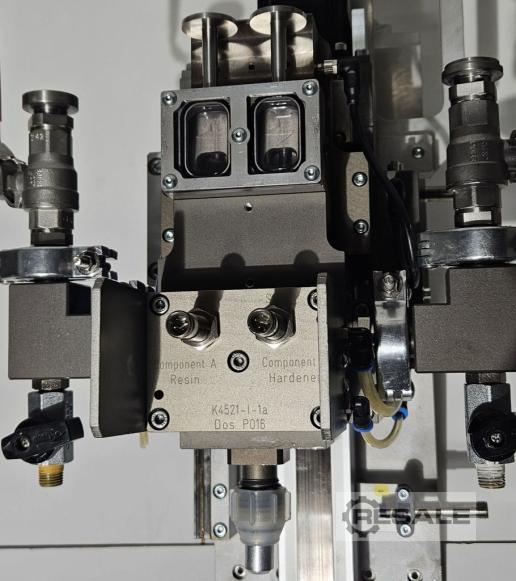

DOS P016
Max. Volumen/Schuss 2K bei Verhältnis 1:1
1K: 0,06/17 ml
2K: 0,1/32 ml
Dosiergeschwindigkeit max.1 [ml/s]: 2
Dosiergenauigkeit bei max. Hub [%]: < 0,5
Beheizbar bis max.2 [°C]: 80
Auslässe:
1K: 1-4, 6, 8
2K: 1-4
Gewicht: 14 kg
Abmessungen (B x H x T)
290 x 350 x 230 mm
