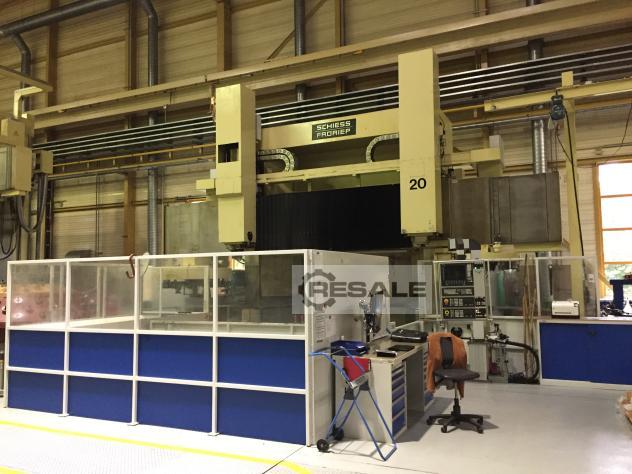

Senkrechtdrehmaschinen SCHIESS 40 DZ 12-350/400-300/180

Technische Daten

Steuerung Siemens Sinumerik 840 Dsl
Hauptabmessungen und Verfahrwege
Planscheibendurchmesser 3.500 mm
Umlaufdurchmesser (max.) 4.000 mm
Werkstückhöhe (max.) 3.000 mm
Gesamthöhe der Maschine 7.250 mm
Maximales Werkstückgewicht 50.000 kg

Tischuntersatz Y
Horizontale Tischverschiebung 2.000 mm

Querbalken
Senkrechtverstellung des Querbalken
in 50 Schritten 1.500 mm

Querbalkensupport (rechts)
Horizontale Verstellung Support -25 + 2170 mm
Vertikale Verschiebung des Meißelschiebers 1.800 mm
Querschnitt des Meißelschiebers 250x210 mm
Werkzeugplätze

Querbalkensupport (links)
Horizontale Verstellung Support -25 + 2170 mm
Vertikale Verschiebung des Meißelschiebers 1.800 mm
Querschnitt des Meißelschiebers 250x210 mm
Werkzeugwechsler

Hauptantrieb:
Leistung des Hauptmotors 100 kW
Drehzahlbereich der Planscheibe 1-100 U/min.
Maximales Drehmoment an der Planscheibe 100 kNm

Bohr- und Fräsantrieb vertikal Support:
Leistung des Antriebsmotors 22,5 kW
Maximales Drehmoment 900 Nm
Anschlußwerte der Maschine
Anschluß Spannung der Maschine 380 Volt / 50Hz
Steuerspannung 220V AC / 24V DC
Gesamtanschlußwert 150 kVA
Erforderliche Vorsicherung 400 A


Ausrüstung und Zubehör:
Bedienerplattform
Späneförderer
Kühlschmiermittel Anlage
Werkzeugwechsler
Werkzeug Messtaster RENISHAW

Verkäufer Angebot Nr. resale 05711
