Walzendurchmesser:110 mm
Walzenlänge:225 mm
Baujahr: 1963 / Steuerung 1985 erneuert
Walzen: 225 mm Ballenbreite
110 mm Durchmesser
Zylindrisch, glatte Walzenballen
Temperierung: Kammergebohrte Walzen, öltemperiert über
Drehdurchführung und Sprühlanzen
Geschwindigkeit: Stufenlos verstellbar
Festwalze: 11 - 63 U/min = 3,8 - 21,8 m/min
Verstellwalze: 11 - 63 U/min = 3,8 - 21,8 m/min
Friktion: Stufenlos verstellbar
Lager: Bronze Gleitlager
Schmierung: Elektrische Ölumlaufschmierung
Spaltverstellung: Manuell mit Ratschen
Materialführungsbacken: Zweiteilig mit Mittelschwert, nicht
klappbar
Materialwanne: Kunststoffwanne unterhalb der Walzen, händisch
ausziehbar
Motor: Zwei SEW Drehstrom-Bremsmotoren mit je 2,2 kW, 230/400 V, 50
Hz, 1395 U/min
Getriebe: Zwei PIV Getriebe (zur Geschwindigkeitsregelung) in
Kombination mit zwei JAHNEL Stirnradgetrieben
Steuerung: Konventionelle Schützsteuerung (An / Aus,
Geschwindigkeitseinstellung für jede Walze separat), Analoganzeigen
für Walzengeschwindigkeit und Temperatur
Sicherheit: Sicherheitskonzept entsprechend der Checkliste der BG RCI
zu Schutzeinrichtungen für den Walzenspalt an alten Walzwerken
(kleine Walzwerke D < 400 mm) der Gummi- und Kunststoffindustrie
(Fassung vom 18.10.2018):
• Mechanisch betätigte Schutzeinrichtung mit Annäherungsreaktion
in Form eines NEUEN Sicherheitskäfigs über dem Walzenspalt
• Seitenteile aus Aluminium; Frontklappen aus Edelstahl
• Zweiteilige, mitfahrende Seitenplatten mit Blech zur Überdeckung
des Spaltes zwischen den beiden Platten
• Käfig beidseitig klappbar (überwacht mit magnetcodierten
Endschaltern), inkl. zusätzlichen Gasdruckdämpfern
• Schaltleisten (beidseitig) für oberen Walzenspalt
• Schaltleisten unten (beidseitig)
• Zusätzliche Knieschaltbleche vorne und hinten
• NEUES PILZ Sicherheitsschaltrelais
Pos. Beschreibung
• Bei Auslösung eines Not-Halts stoppen die Walzen (Nachlauf der
Walzen ≤ 60°) und ein extra Taster für ein Reversieren (begrenzt
auf 45° pro Tippen) im Tippbetrieb freigegeben (nur nach Not-Halt und
vor dem Reset verfügbar)
Abmessungen: 2100 x 800 x 1400 mm (Länge x Breite x Höhe)
Gewicht: 1600 kg

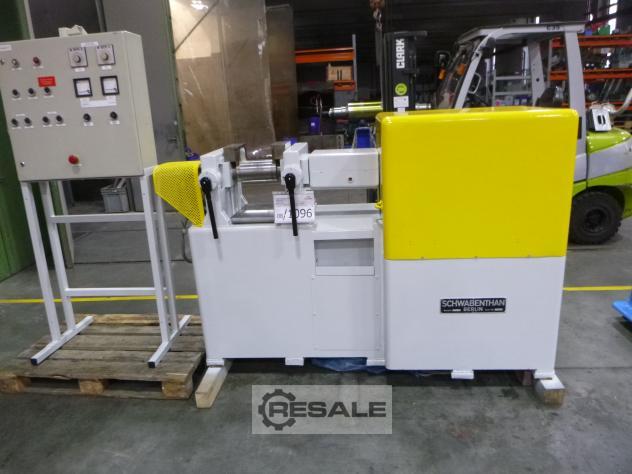

• Maschine steht auf einem Grundrahmen, Bedienschrank steht
separat
• Maschine wurde gereinigt und funktionsgetestet
• Die Maschine ist nicht CE-zertifiziert, ohne
Konformitätserklärung
Alle Angaben ohne Gewähr. Irrtum in technischen Angaben vorbehalten.
