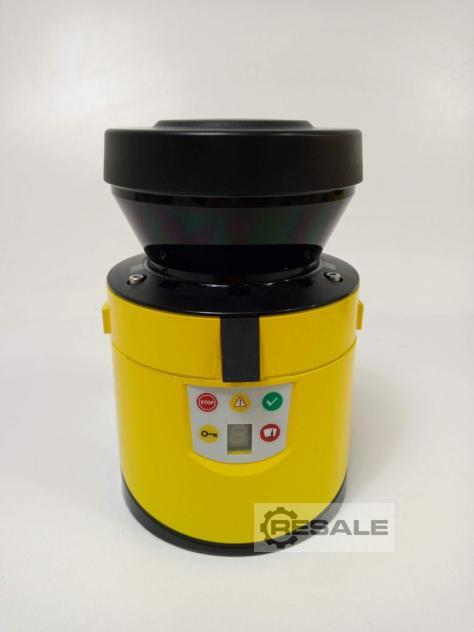

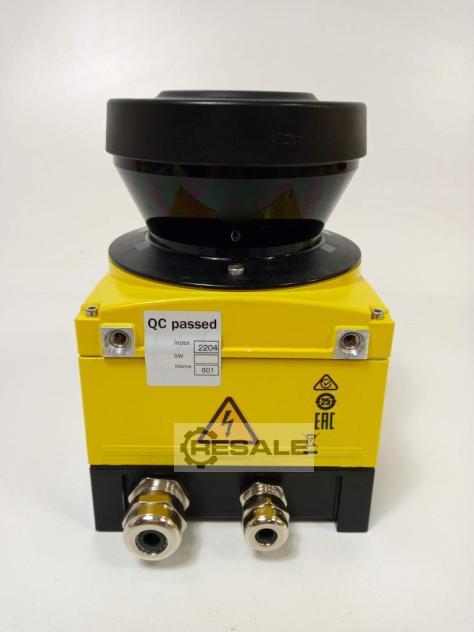

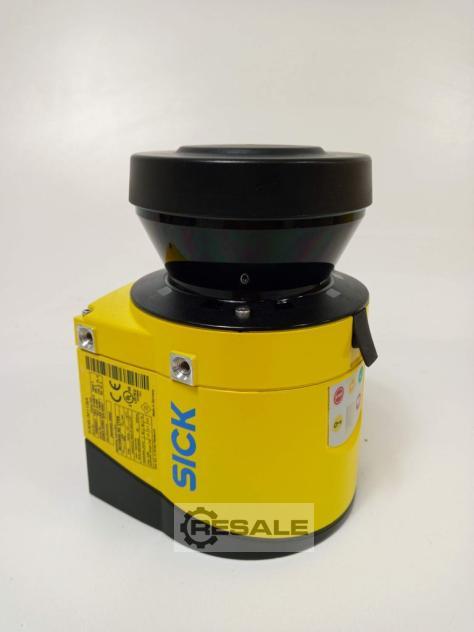

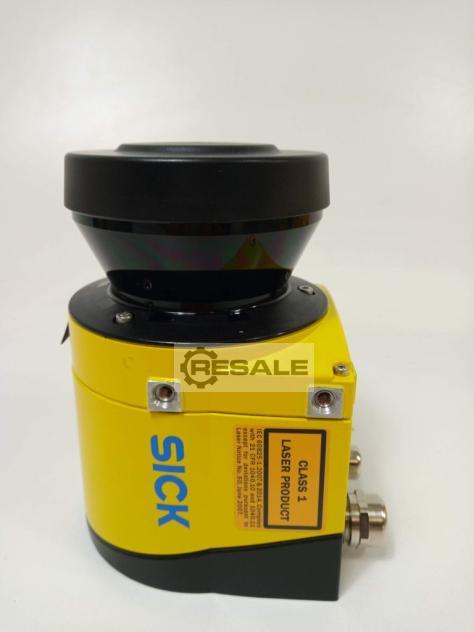

SICK S30B-3011BA Sicherheitslaserscanner
Merkmale
Ausführung Sensor ohne Systemstecker
Einsatzbereich Indoor
Schutzfeldreichweite 3 m
Warnfeldreichweite 8 m (bei 15 % Remission)
Entfernungsmessbereich 30 m
Art des Feldsatzes Tripelfeldsätze
Anzahl Feldsätze 1
Anzahl Felder 3
Anzahl Überwachungsfälle 1
Scanwinkel 270°
Auflösung (konfigurierbar) 30 mm, 40 mm, 50 mm, 70 mm, 150 mm
Winkelauflösung 0,5°
Ansprechzeit 80 ms 1)
Schutzfeldzuschlag 100 mm
Anzahl Mehrfachauswertungen 2 ... 16, konfigurierbar
Verzögerung des automatischen Rücksetzens 2 s ... 60 s,
konfigurierbar
Sicherheitstechnische Kenngrößen
Typ Typ 3 (IEC 61496)
Sicherheits-Integritätslevel SIL2 (IEC 61508)
Kategorie Kategorie 3 (EN ISO 13849)
Performance Level PL d (EN ISO 13849)
PFHD (mittlere Wahrscheinlichkeit eines Gefahr bringenden Ausfalls pro
Stunde) 8,0 x 10-8
TM (Gebrauchsdauer) 20 Jahre (EN ISO 13849)
Funktion
Wiederanlaufsperre ✔
Schützkontrolle (EDM) ✔
Mehrfachauswertung ✔
Kontur als Referenz ✔
Integrierter Konfigurationsspeicher ✔
Messdatenausgabe Über RS-422
Sichere SICK-Gerätekommunikation über EFI ✔
Anschlussart
Anschlussart Systemstecker mit oder ohne Anschlussleitung
Universal-I/Os 5 1)
Eingänge
Schützkontrolle (EDM) 1 2)
Rücksetzen/Wiederanlauf 1 2)
Stand-by 1
Ausgänge
OSSD-Paare 1
Meldeausgänge 3 3)
Art der Konfiguration PC mit CDS (Konfigurations- und
Diagnosesoftware)
Konfigurations- und Diagnoseschnittstelle RS-232
Übertragungsrate 38,4 kBaud
Datenschnittstelle RS-422
Übertragungsrate ≤ 500 kBaud
Sichere SICK-Gerätekommunikation über EFI
Übertragungsrate ≤ 500 kBaud
Leitungslänge ≤ 50 m
Leiterquerschnitt 0,22 mm²
1) Frei programmierbar, z. B. Schützkontrolleingang, Reseteingang,
Verschmutzungswarnung, Rücksetzen erforderlich.
2) Verfügbarkeit abhängig von der Konfiguration der
Universal-I/Os.
3) Frei programmierbar, z. B. Warnfeld, Verschmutzung, Rücksetzen
erforderlich.
Schutzklasse
III (EN 50178)
EN 60950
Versorgungsspannung Uv 24 V DC (16,8 V DC ... 30 V DC)
Stromaufnahme ≤ 0,33 A 1)
≤ 1,7 A 2)
Ausgänge
Sicherheitsausgänge (OSSDs) 2 x 250 mA
Meldeausgänge 3 x 100 mA 3)
1) Bei 24 V DC ohne Ausgangslast.
2) Bei 24 V DC mit maximaler Ausgangslast.
3) Frei programmierbar, z. B. Warnfeld, Verschmutzung, Rücksetzen
erforderlich.
Artikelzustand: neu, aus Lagerauflösung (Ohne Originalverpackung)

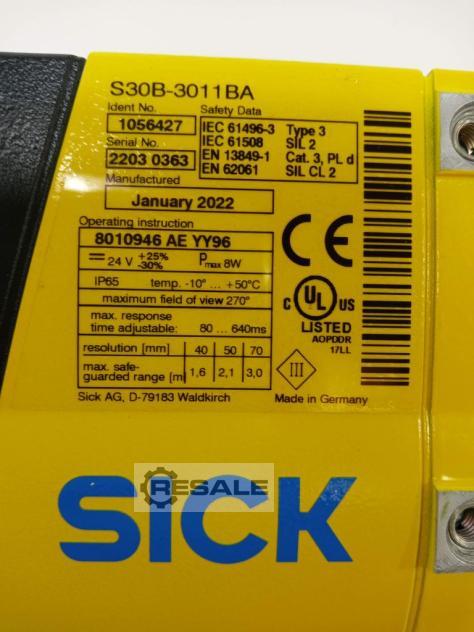

Herstellungsjahr 2022
