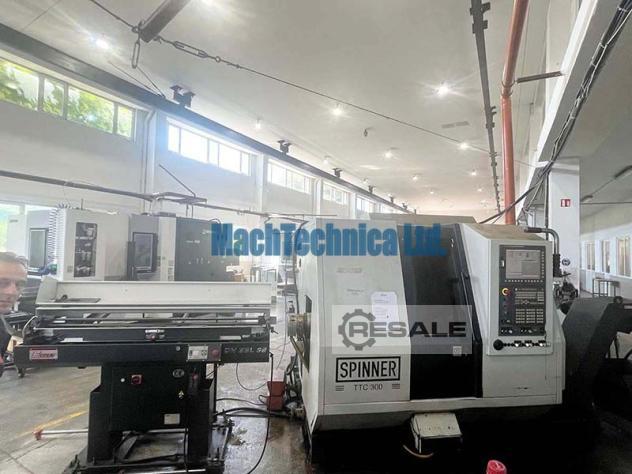

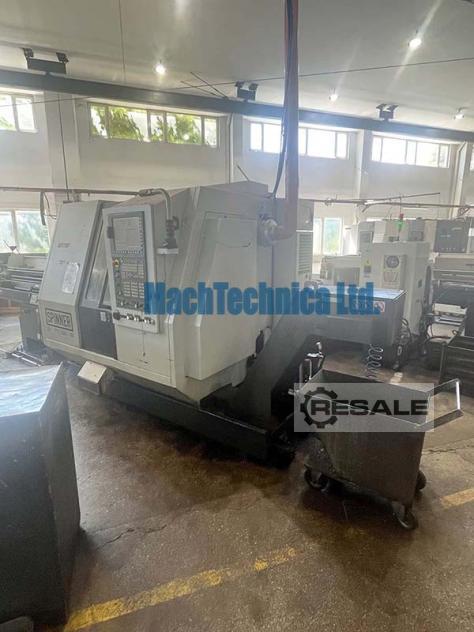

CNC Doppelspindeldrehmaschinen SPINNER TTC 300- 52 SMMCY

SPINNER TTC 300- 52 SMMCY CNC-Drehmaschine
Baujahr 2012
Doppel-Gegenspindel-Doppelrevolver-Drehmaschine
Steuerung FANUC 31iT

Umlaufdurchmesser 400 mm
Max. Drehdurchmesser ~200-250 mm
Max. Drehlänge 400 mm
Verfahrwege: X1 180 mm, X2 110 mm, Z 450 mm, Y +40/-40 mm
Eilgang: X1 15 m/min, X2 15 m/min, Z 24 m/min, Y 15 m/min
Mit C-Achse

Hauptspindel 1:
Motorspindel mit Wasserkühlung
Mit Hohlwellenmesssystem für C-Achsantrieb direkt auf der Spindelwelle montiert
Spindelbohrung 52 mm
Spindeldrehzahl 0-5000 U/min/ 19 kW
Leistung Pmax 23,5 kW
Drehmoment 150 Nm
Spindelnase A6/DIN

Gegenspindel 2:
Motorspindel mit Wasserkühlung
Mit Hohlwellen-Messsystem für C-Achsantrieb direkt am
Spindelwelle
Kann auf einem Schlitten bewegt werden, um Spindel 1 zu übernehmen
Spindeldrehzahl 0-7000 U/min/ 8 kW
Leistung Pmax 13,8 kW
Drehmoment 189 Nm
Spindelnase 100 mm

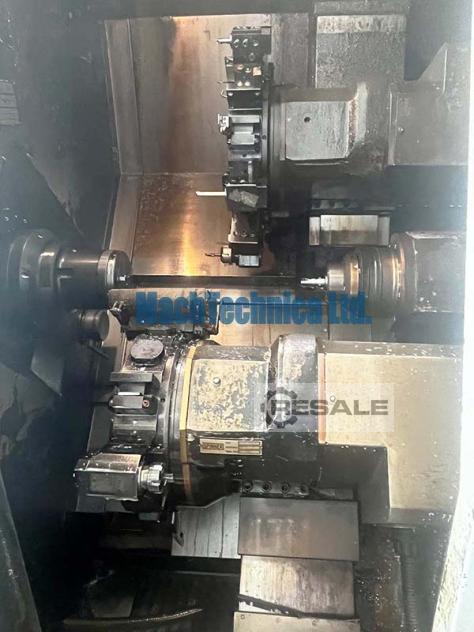

Turm 1:
Am oberen Ende des Arbeitsbereichs mit 12 Werkzeugstationen zum Drehen,
Federweg X1= 180 mm, Z1= 450 mm
12 angetriebene Werkzeugstationen, Drehzahl 0-6000 U/min
Leistung 2,2 kW, Drehmoment 8 Nm
Mit der Y-Achse
Werkzeughalter BMT45

Turm 2:
Unten im Arbeitsbereich
12 angetriebene Werkzeugstationen, Drehzahl 0-6000 U/min
Verfahrweg X2= 110 mm, Z2= 450 mm
Leistung 2,2 kW, Drehmoment 8 Nm

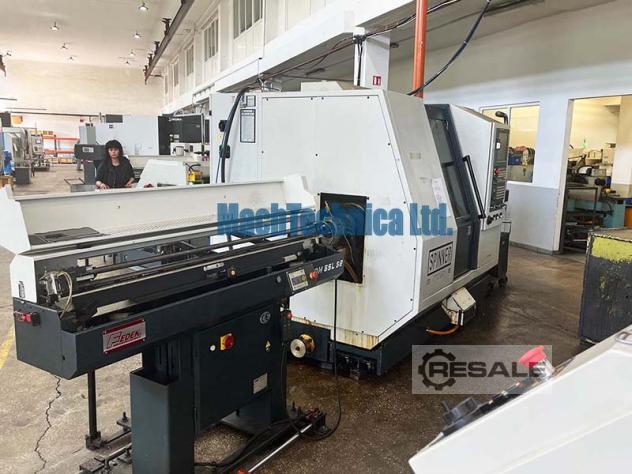

SPINNER Servo-Stangenlader DH 65L S2- Stangen 1500 mm
Funktioniert derzeit mit Spannzangen, hat aber auch einen Futtersatz.
Es gibt eine ganze Reihe von Köpfen, die sich verdrehen.

Abmessungen 2500x1900x2165
Gewicht 4600 kg
Noch in Produktion
