Langdrehautomat STAR SB-20R Type G

Metallbearbeitungs- und Werkzeugmaschinen / Drehmaschinen

Hersteller: STAR

Modell: SB-20R Type G

Maschinentyp: Langdrehautomat

Eintrags-Nr.: 166017131

Anzahl: 1

Datum: 01.01.2025

Baujahr: 2024 Gebrauchtmaschine

Standort: NRW

Preis:


Maschine auf Lager: Ja

Positionsnummer des Verkäufers: 2005-11026

Drehdurchmesser über Bett: mm
Spindeldurchlass: 23 mm
Drehlänge: mm
Gesamtleistungsbedarf: kW
Maschinengewicht ca.: t
Raumbedarf ca.: m
PRÄZISIONS CNC-DREHAUTOMAT STAR Typ
SB-20R type G (CE)
Grundmaschine mit Zubehör und elektrischer Ausrüstung für 400 V / 50 Hz, einschließlich Trafo für die Speisung der Maschine
und Steuerung mit 200 V / 50 Hz
Lieferumfang:
CNC-Steuerung FANUC 0i-TF Plus mit 7 Achsen
C-Achse auf Hauptspindel und Gegenspindel
Vom Lang- zum Kurzdreher umrüstbar
Haupt- und Gegenspindelspannzangentyp E145
Synchron angetriebene Führungsbuchseneinheit
Führungsbuchsentyp T223
Standardausrüstung Werkzeughalter
Linearschlitten
6-fach Werkzeughalter Schaft 12x12mm
2 Querbohrapparate ER11
2 Querbohrapparate ER16 (331-50)
Bohreinrichtung für front-/ rückseitige Stirnseitenbearbeitung, mit
4 Bohrpinolen
2x ER16 einfach (301-24), 2x ER16 doppelt (421-22)
Bei Nichtverwendung der 4-fach Bohreinheit können 5
Querbohreinheiten verwendet werden
Antriebseinrichtung für Werkzeuge zur
Hauptseitenbearbeitung
Gegenspindel zur Rückseitenbearbeitung
Rückseitenbearbeitung mit 4 Bearbeitungsstationen ER16 (541- 21)
Antriebseinrichtung für Werkzeuge zur
Rückseitenbearbeitung auf 4 Stationen
Abstechstahlbruchsicherung
Mechanische Werkstückauswurfeinrichtung
Teileauswurfkontrolle
Ausblaseinr ichtung für Gegenspindel
Werkstückabnehmer
Werkstückförderer zum Ausbringen der Werkstücke
Separater Kühlmittelbehälter mit Niveau- und
Durchflussüberwachung
Automatische Zentralschmierung mit Niveauüberwachung
Werkzeugkiste mit Spezialwerkzeug
Schnittstelle für Hochdruckanlage
Schnittstelle für Stangenlademagazin
Schnittstelle für Späneförderer
Kartenschacht PCMCIA
Schnittstelle USB
Schnittstelle RJ-45-LAN
Schnittstelle RS 232 C
Steuerungsfunktionen im Standardlieferumfang:
Programmspeicher 1 MB
Metrische Eingabe
Direkte Eingabe von Zeichnungsmaßen
64 Werkzeugverschleißkorrekturen je Kanal
Betriebsstundenanzeige
Werkstückzähler
Netzwerkanb indung
Bearbeitung im Hintergrund
Automatische Abschaltfunktion der Stromversorgung
Programmablauf über Handrad steuerbar
High-Speed Skip Funktion zur Verwendung von Messtastern
Spindeldrehzahlüberwachung (G25 - G26)
Gewindestrehlen mit variabler Steigung (G34)
Schneidenradiuskompensation (G40 - G42)
Makro Programmierung (G65 - G67)
Mehrfachwiederholzyklen (G70 - G76)
Bohrzyklen (G80 - G89)
Konstante Schnittgeschwindigkeit für Hauptspindel und Gegenspindel (G96 - G97)
Zylindrische Interpolation (G107)
Polarkoordinaten Interpolation (G112 - G113)
Mehrkantdrehen (G250 - G251)
Starres Gewindebohren (M29)
Z1 - Z2 Synchronsteuerung (M40 - M41)
C1 - C2 Synchronsteuerung (M54 - M55)
Synchrone Rotations-/ Phasensteuerung der Haupt- und Gegenspindel (M82 - M83)
4 zusätzliche freie M-Befehle
4 zusätzliche M-Befehle für die Ventilansteuerung der HDVentilplätze
Bis zu 8 HD-Druckstufen möglich
Vorbereitung der Maschine auf Betrieb mit Emulsion
(für SB-Baureihe)
Abführung langer Teile inkl. Abdeckung SB-20R-G
Hauptspindelerweiterung auf Ø 23 mm
für Zange F27/147E / Büchse T223S
SB-20R-G ab S/N 0540
Werkzeughalter Rückseitenbearbeitung (angetrieben)
1 St Frontalbohrapparat ER16 für Rückseitenbearbeitung mit verstärkter Lagerung

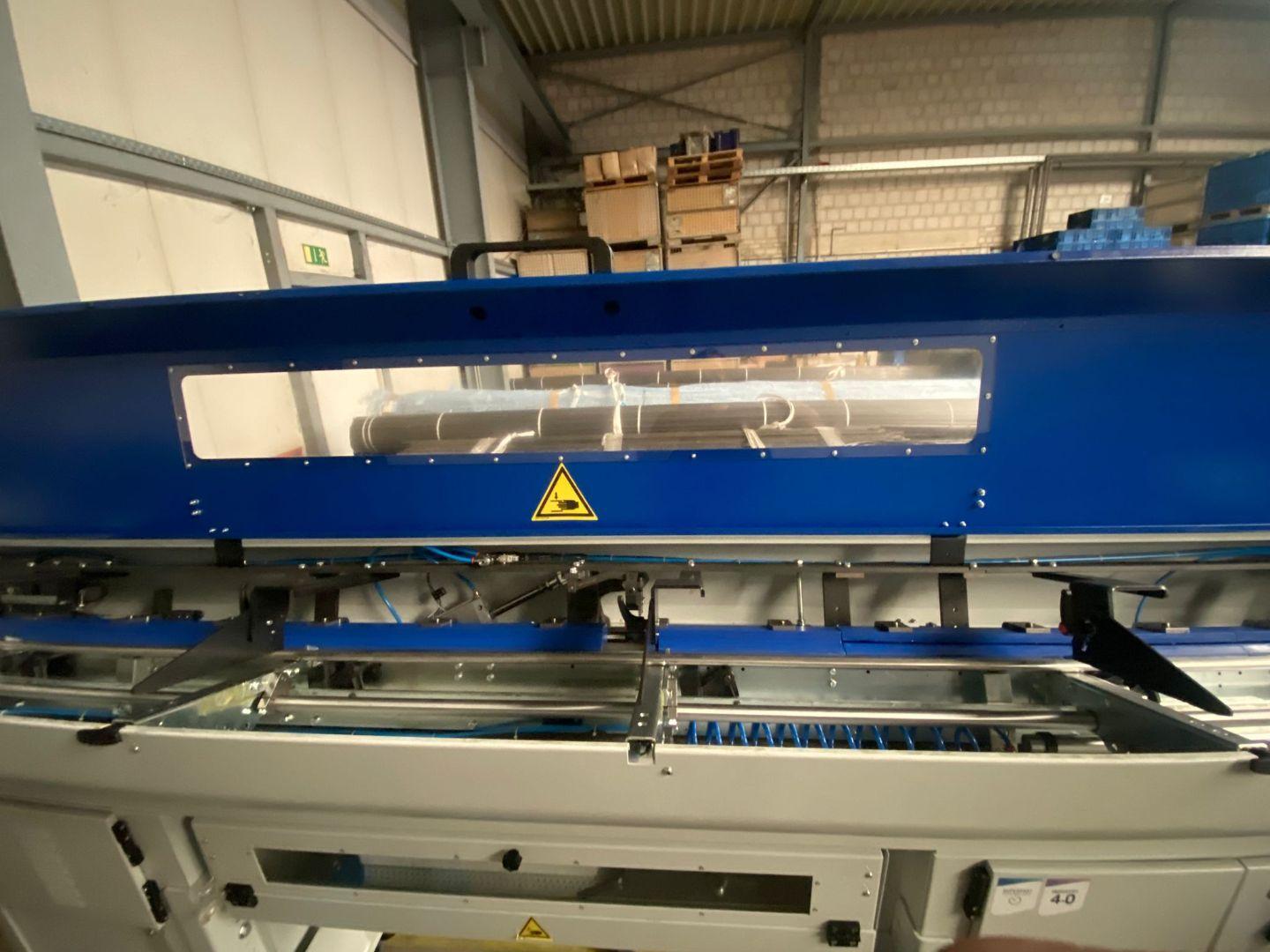

Lademagazin IEMCA BOSS 338/32 HD EUR
Automatisches Stangenlademagazin zur Verarbeitung
von Stangen mit Ø 3-38 mm, mit Spindelkopf-
Synchronvorrichtung, Zentriergerät, 2ter Lünette,
Teleskoprohr, 1x Führungskanal mit Zubehör,
Bedienpult Touch Screen 7
- verwendbar im Kurz-/ Langdrehbetrieb
- Materialzuführung von links
- Materialauflage vorne
- inkl. 24 Monate Garantie in Deutschland
- inkl. Inbetriebnahme und Schulung in Deutschland
- inkl. Fracht und Verpackung
Kanaldurchmesser 24 mm
Schieberdurchmesser 23 mm
Lackierung IEMCA Lademagazin
IEMCA Standard



Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.
