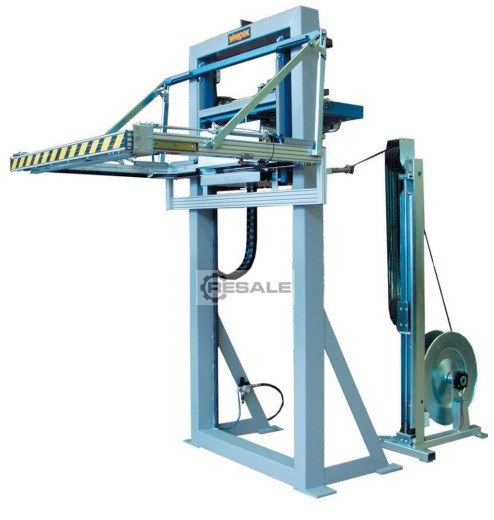

Automatische Umreifungsmaschine Horizontalumreifung Typ H40U-C
Baujahr: 2017
Hersteller: Strapex
Umreifung:
Zykluszeit: ca. 10 Sekunden pro Umreifung
Vertikalgeschwindigkeit:
Ca. 200 mm/s
Automatischer Stopp der vertikalen Bewegung bei Hindernissen
Bandspannung:
200–2200 N, einstellbar über Potentiometer, elektronisch
gesteuert

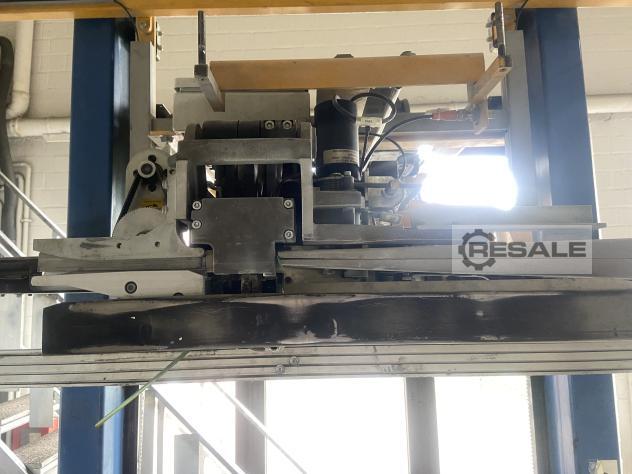

Der schwimmend gelagerte Umreifungskopf sorgt für eine gleichmäßige
Bandspannung um das Packstück
Indexierkopf:
Horizontalhub: Max. 320 mm
Geschwindigkeit: ca. 100 mm/s
Verschlusstechnik:
Wärmeschweiß-Verschlusssystem für PP und PET, einfache
Einstellung

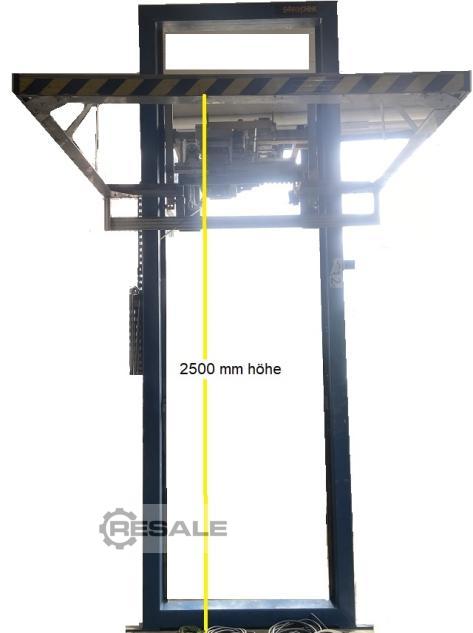

Umreifungshöhen:
250–2100 mm

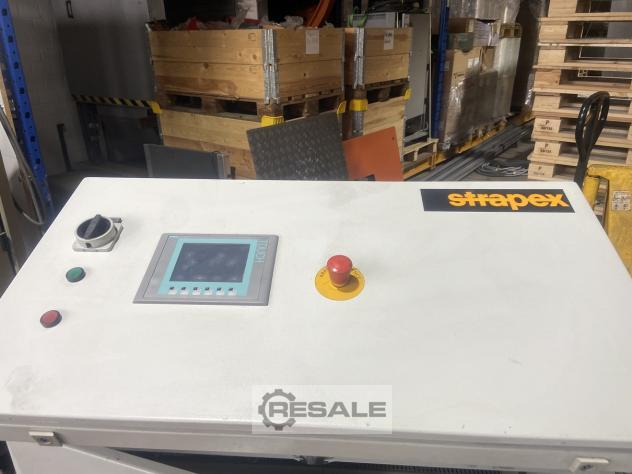

Bedienpult:
Mensch-Maschine-Schnittstelle (HMI):
Hauptschalter und Not-Aus-Taster
Tasten für verschiedene Startfunktionen
Wahlschalter für Maschinenmodus und Programm
Potentiometer zur Auswahl der Bandspannung
Kontrollleuchten für Maschinenstatus
Numerische Anzeige für Maschinenzustand
Standard-Umreifungsprogramme:
Durchlaufmodus: 1–9 Programme, wählbar über Wahlschalter am
Bedienpult oder über 4 Eingänge mit BCD-Code von einer externen
Steuerung
Bis zu 6 Umreifungspositionen pro Programm, programmierbar über die
Teach-In-Funktion
Steuerungssystem:
SPS: Simatic S7-300

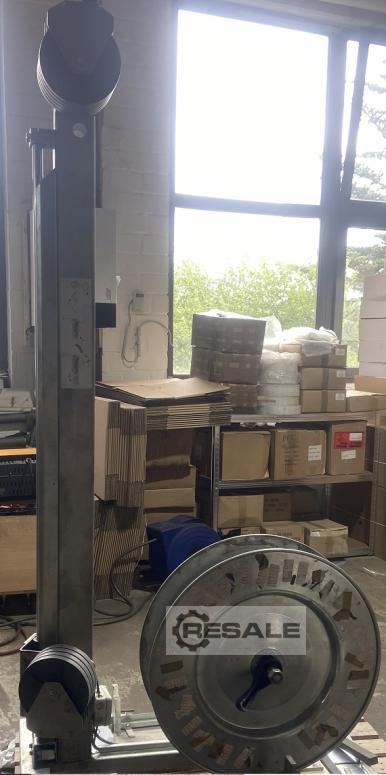

Verwendbare Materialien:
Polyester (PET):
Breite: 9, 12, 16 mm
Dicke: 0,56–0,8 mm
Polypropylen (PP):
Breite: 12–16 mm
Dicke: 0,65–0,85 mm
Schnittstelle und Signalübertragung:
Alle Signale für den Austausch müssen potenzialfrei sein
Eingangssignale:
Start des ausgewählten Umreifungsprogramms
Bestätigung: Förderband ist nicht in Bewegung
Externe Auswahl des Umreifungsprogramms per BCD-Code
Externer Not-Aus aktiviert
Externe Sicherheitsfreigabe (Lichtschranken, Zugangstüren etc.)
Ausgangssignale:
Umreifungsprogramm abgeschlossen
Förderbandbewegung freigegeben
Not-Aus an der Umreifungsmaschine aktiviert
