Arbeitsbreite: 4000 mm
Arbeitshöhe: 2600 mm
Anzahl der
Druckzylinder: 6 St.
Maße (Länge/Breite/Höhe): 5300 x 1250 x
3330 mm
S&S Rahmenpresse Typ RP
2000,
-----------------------------
C E -
Ausführung
Stabile Rahmenschweißkonstruktion aus dickwandigen
Spezialhohlprofilen,
Schiebeschlitten und Druckbalken mit 50 mm
Lochrasterung.
Linksseitig durchgehendes Widerlager für
Breitenverpressung, unteres Widerlager
in zwei
Ebenen.
Vertikale Presszylinder auf Spezialdruckbalken mit
Einhandschnellverstellung
mit Gewichtsausgleich im 50 mm
Lochraster höhenverstellbar, lange
Schiebeschlitten
gewährleisten die
dauerhafte Aufnahme hoher
Presskräfte.
Schnelle, leichtgängige Breitenverstellung durch
kugelgelagerten Laufwagen mit
Zentralverriegelung, Fixierung in
50 mm Lochraster.
Oberer horizontaler Presszylinder stufenlos
höhenverstellbar und mit
Gewichtsausgleich
ausgerüstet.
Unterer horizontaler Presszylinder mit
Zentrierbohrungen für die beiden
Widerlagerebenen, mit
Gewichtsausgleich.
Widerlager- und Druckplattentiefe 100
mm
Druckplatten- und Auflagenbreite 130 mm
Maschine

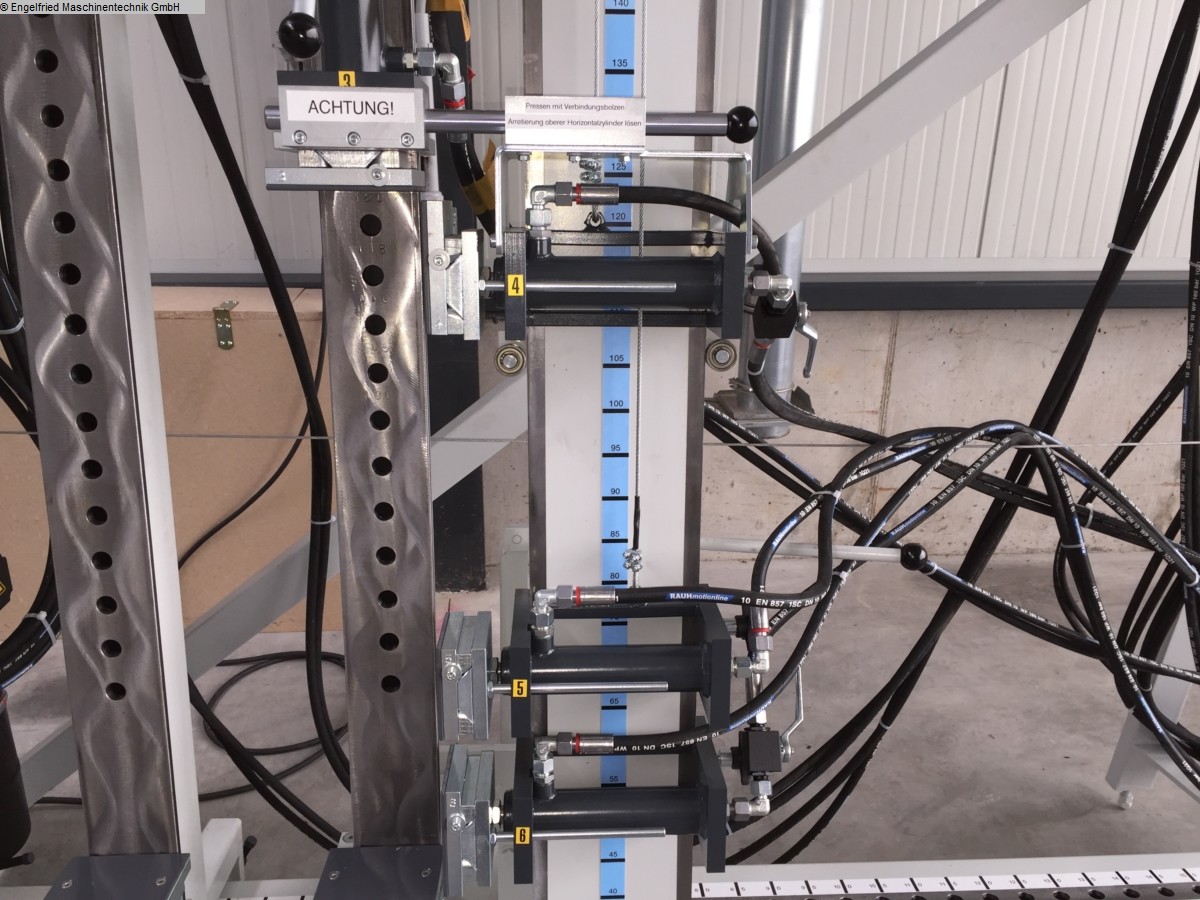

elektro-hydraulisch gesteuert, mit 2 Stück Vertikal-Druckzylindern d
=
50 mm, Hub 120 mm doppeltwirkend, mit Gewichtsausgleich und
Einhandschnellverstellung, 2 Stück
Horizontal-Druckzylindern d = 40 mm, Hub 120 mm doppeltwirkend,
mit
Gewichtsausgleich, 2 Handsteuerventilen,
Manometer, 1
Druckregelventil von 20 bis 125 bar entspricht 400 bis 2400 kg
Pressdruck

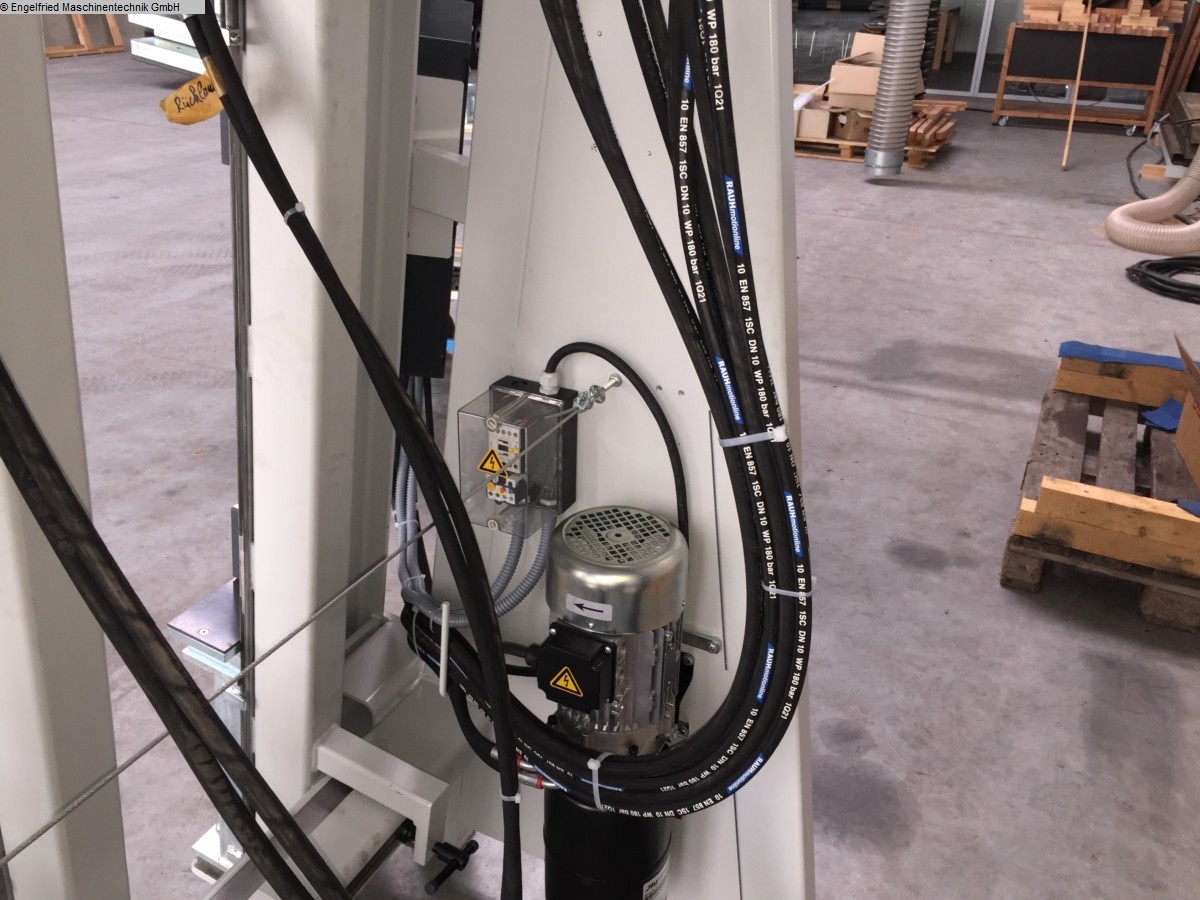

vertikal, mit 3 kW-Drehstrommotor für 400 Volt,
50 Hz Betriebsspannung.
Komplett mit elektrischem
Anschluss.
Lackierung: RAL 7035 lichtgrau mit RAL 7016
anthrazitgrau
Arbeitsgröße: 4000 mm x 2600 mm (Länge x
Höhe)
Platzbedarf: 5300 x 1250 x 3330 mm (L x B x
H)
Maschine inklusive nachfolgender
Optionen:
-------------------------------------
Artikel
00000374 1,00 Stk
Mitteldruckbalken mit
Druckzylinder
doppedltwirkend,
Gewichtsausgleich,
Druckschlauch und Absperrventil
bis 2600 mm
hoch
Artikel 00000047 1,00 Stk
Einzeldruckregelung für
Mitteldruckbalken,
Druckregelbereich bis max. 100 bar
(zum
Verpressen von Kreuzsprossenfenster)
Artikel 00000038 1,00
Stk
Querdruckeinrichtung komplett mit Druckzylinder
doppeltwirkend, Gewichtsausgleich, Druckschlauch
und
Absperrventil
Gewichtsausgleich am unteren Horizontal-Zylinder
entfällt
Artikel 00000048 1,00 Stk
Einzeldruckregelung
für Querdruckeinrichtung,
Druckregelbereich bis max. 100
bar
(zum Verpressen von Kreuzsprossenfenster)
Artikel
00000039 1,00 Stk
Absperrventil am 3. Vertikalzylinder
Artikel 00000039 1,00 Stk
Absperrventil am oberen
Horizontalzylinder
Artikel 00000050 1,00 Stk
Breiten-Ausgleichszulage für die Verpressung
von kleinen
Rahmen zur Überbrückung des
1. Druckbalkens, inklusive
Absperrventil am 1. Vertikalzylinder
Artikel 00003117 1,00
Stk
Grundausrüstung für Konterprofile
Der Platzbedarf in
der Höhe vergrößert sich hierbei um 100 mm
Artikel
00099000
Sämtliche Druckplatten und Widerlager
mit
Kunststoff belegt
Artikel 00000049 1,00 Stk
Dreieck-Studiofenster-Verpresseinrichtung
bestehend aus:
Arretier-Einrichtung der
Vertikaldruckbalken und 3 aufsteckbaren,
seitengeführten Pendeldruckplatten
Artikel 00000063 1,00 Stk
Doppelpendeldruckplatte
für Spitzfenster
(Dreieck)
-------------------------------------
Gesa
mtpreis in oben genannter Ausführung ab Werk: Auf
Anfrage!
-------------------------------------
Optional:<
br/>Artikel 00000042 1,00 Stk
Maschine in zerlegbarer
Ausführung
d. h. Druckbalken auf
Palette
-------------------------------------
Weitere
Optionen wie z.B. andere Arbeitsmaße auf
Anfrage!
(Technische Angaben laut Hersteller – ohne
Gewähr! Abbildungen können vom
Orignal abweichen, Preise ntto,
zzgl. MwSt. (Inland))
