ALLGEMEIN
Projekt Nr.: 905670
Anzahl: 1 Stk.
Hersteller: TACCHELLA

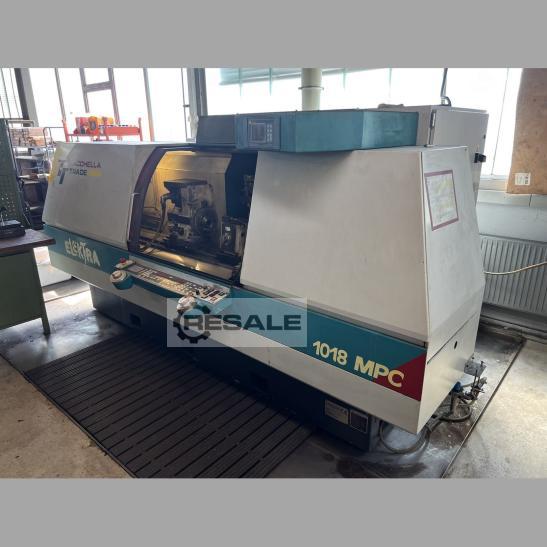

Typ: Elektra 1018 MPC

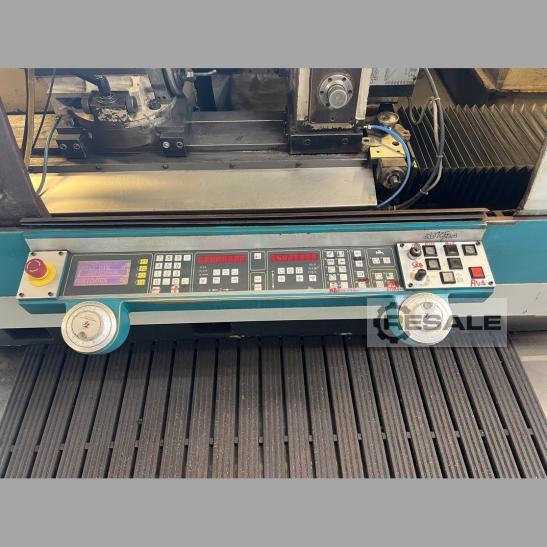

Steuerung: MPC
Baujahr: 1999
Erhaltungszustand: Gebrauchtmaschine
Schichten ca.: weniger als 1 schichtig
BESCHREIBUNG
RUNDSCHLEIFEN
Max. Schleifdurchmesser 350 mm
Max. Schleiflänge 1000 mm
Spitzenhöhe 180 mm
Spitzenweite 1000 mm

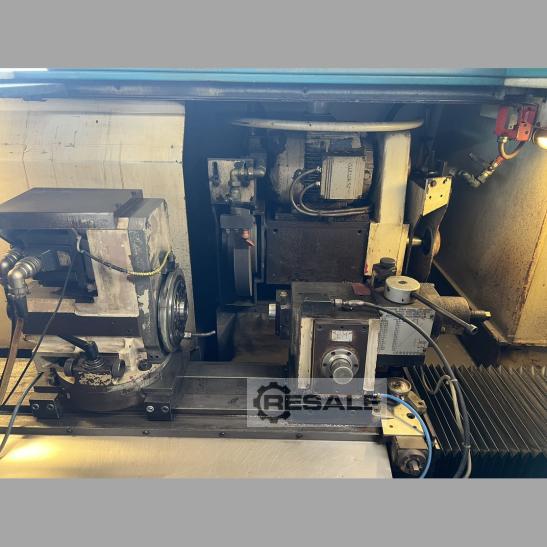

SCHLEIFSPINDELEINHEIT
Verfahrweg in X/Z 350/1180 mm
Max. Eilganggeschwindigkeit in X/Z 10/10 m/min
Schleifspindelstock manuell schwenkbar
Riemengetriebene Schleifspindel für Aussenschleifscheibe
rechts mit max. Durchmesser x Breite x Bohrung 400x50x127 mm
links mit max. Durchmesser x Breite x Bohrung 450x80x203 mm
Max. Umfangsgeschwindigkeit 35 m/s2
Max. Leistung bei ED 10-40/100% 7,5 kW
Aufnahme MK5/ASA4

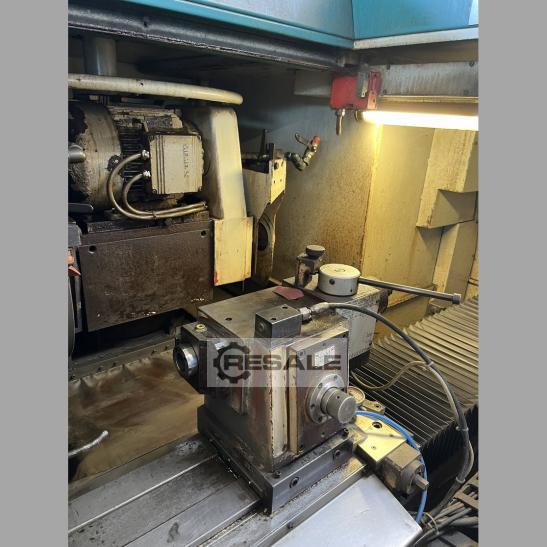

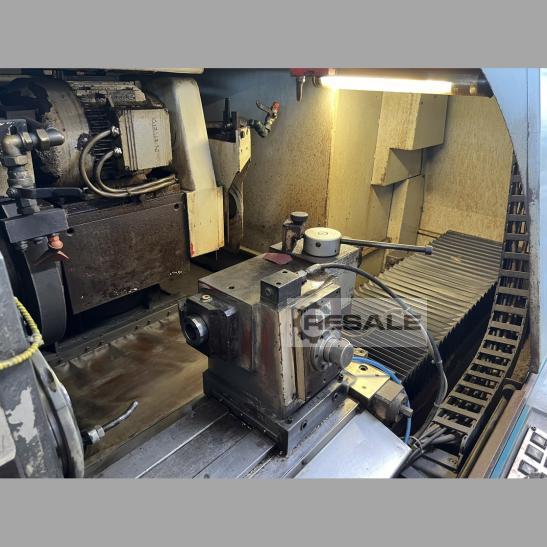

REITSTOCK
Reitstock manuell verschiebbar
Reitstockpinolenaufnahme MK4
Zylinderfeineinstellung Reitstock manuell
Abrichtgerät mit Abrichtfliese am Reitstock
WEITERE AUSSTATTUNG
Vorbereitung für Inprozessmesssteuerung
Anschnittsensor
Spritzschutzverkleidung mit vollgekapseltem Arbeitsraum
Beleuchtung im Arbeitsraum
Maschine wird/wurde mit Emulsion betrieben

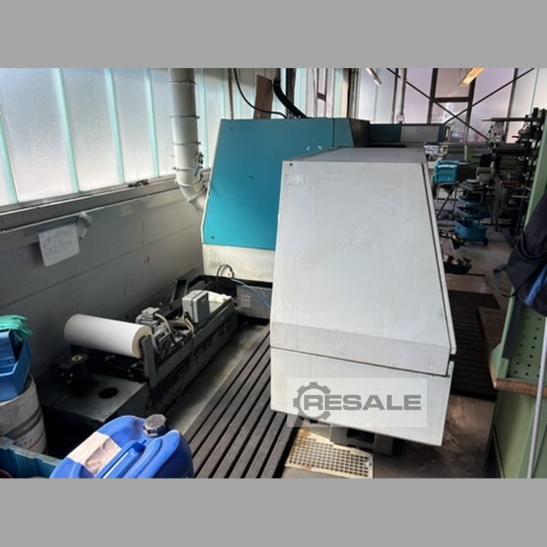

Kühlmitteleinrichtung mit Papierbandfilter
ZUBEHÖR
1 Satz Schleifscheibenflansch
ALLGEMEINE TECHNISCHE DATEN
Gesamtleistungsbedarf 15 kVA
Maschinenabmessungen (LxBxH) ca. 3800x2200x1800 mm
Maschinengewicht ca. 6000 kg
BEMERKUNG
Das benannte Produkt haben wir mit größtmöglicher Sorgfalt
beschrieben. Da dieses aber nicht aus unserer Herstellung stammt,
können die genannten Daten und die Ausstattungsdetails abweichen. Wir
bitten daher, die Beschreibung als unverbindlich zu betrachten und die
Daten bei einer Besichtigung eingehend zu prüfen.
GENERAL
Project No: 905670
Quantity: 1 pc.
Manufacturer: TACCHELLA
Type: Elektra 1018 MPC
Control: MPC
Year of Manufacture: 1999
Condition: Used Machine
Shifts approx.: less than 1 shift
DESCRIPTION
CYLINDRICAL GRINDING
Max. grinding diameter 350 mm
Max. grinding length 1000 mm
Centre hight 180 mm
Centre distance 1000 mm
GRINDING SPINDLE UNIT
Travel in X/Z 350/1180 mm
Max. rapid traverse in X/Z 10/10 m/min
Grinding head manual swivel-type
Belt-driven grinding spindle for external grinding wheel
RH with max. diameter x width x bore 400x50x127 mm
LH with max. diameter x width x bore 450x80x203 mm
Max. circumferential speed 35 m/s2
Max. power at 10-40/100 duty ratio 7,5 kW
Reception MK5/ASA4
TAILSTOCK
Tailstock manually slidable
Tailstock quill reception MK4
Cylinder fine adjustment tailstock manual
Dressing device with dressing plates on tailstock
FURTHER EQUIPMENT
Prepared for In-process measuring system
Touch sensor
Fully enclosed work area
Light in working area
Machine operates/operated with emulsion
Coolant unit with paperband filter
ACCESSORIES
1 set Grinding wheel flange
GENERAL TECHNICAL DATA
Total power requirement 15 kVA
Machine dimensions (LxWxH) approx. 3800x2200x1800 mm
Machine weight approx. 6000 kg
REMARKS
We described the specified product with the upmost attention. As this
product is not manufactured by us, the mentioned data and description
can deviate. Herewith, we point out that they are non-binding and ask
you to check them during your inspection.
