Schleifdurchmesser: 630 mm
Schleiflänge: 4000
mm
Spitzenhöhe: 335 mm
Gesamtleistungsbedarf: 28
kW
Maschinengewicht ca.: 15 t
Raumbedarf ca.: m
A N G E B
O T
Wir können Ihnen unverbindlich ab Lager, Irrtum und
Zwischenverkauf
vorbehalten, anbieten.
TOS
(HOSTIVAR)
Schwere Universal Außenrundschleifmaschine mit
retrofit SPS Steuerung
Type BUT 63 x 4000 SP
Baujahr
1965 / 1998 überholt und SPS Retrofit Serien Nr 118xx/98
Schleif-Æ nominal (max.) 630 mm (660
mm)
Spitzenhöhe 335 mm
Schleiflänge / Tischbewegung
4.000 / 4.350 mm
Werkstückgewicht max. 2.500
kg
Querverstellung des Schleifspindelstock 420
mm
Hydr. Eilverstellungs-Weg Schleifspindelstock 80
mm
Zustellweg (Servomotorisch) 2 / 3 mm /
Ø
Zustellbetrag in den Tischumkehrungen 0,01 – 0,10 mm /
Ø
Schleifspindelstock schwenkbar re/li +/- 30
°
Schleifscheibenmaß: Æ x breit x Bohrung 750 x 100
(225) x 305 mm
Drehzahl des Schleifspindel-Motors 1.460
U/Min.
Werkstückspindelstock / Reitstock-Aufnahme Morse
6
Tischgeschwindigkeit 0,05 – 5 / 8 mm / min
Tisch
schwenkbar + / - 3 ° Grad
Spindelantrieb 18,5 kW
/ Gesamtantrieb 28 kW - 400 V –50 Hz
Gewicht ca.
15.000 kg
Zubehör / Sonderausstattung:
•
Die Maschine wurde 1998 generalüberholt und mit einer SIEMENS SPS
Steuerung S7-300 modernisiert. Alle Motoren wurden erneuert und
der Werkstück-
Antrieb wie auch die Schleifkopf-Zustellung mit
servomotorischen Antrieben
ausgerüstet. Auch die gesamte
Elektrik wie auch die wichtigen hydraulik-
Elemente wurden
erneuert. Ein modernes Bedientableau mit Druckknöpfen und
interface nachgerüstet.
• Automatischer Schleifablauf
für das Längs- und Einstechschleifen. Alle
Schleifparameter
werden an dem SIEMENS OP 77A Eingabepanel digital eingegeben,
für die Zustellachse ist ein elektronisches Handrad
integriert.
• MPM Mikroprozessor Schleifscheiben
Auswuchteinrichtung AB300SM3.C mit
Auswuchtkopf am Flansch und
Bedienmodul BM240M am Bedientableau befestigt (2019
nachgerüstet)
• Stufenlos regelbare Drehzahlen des
Werkstückantriebs mit digitaler Anzeige
• Abrichteinrichtung
am Reitstock aufgebaut
• 3 Stück offene Setzstöcke
•

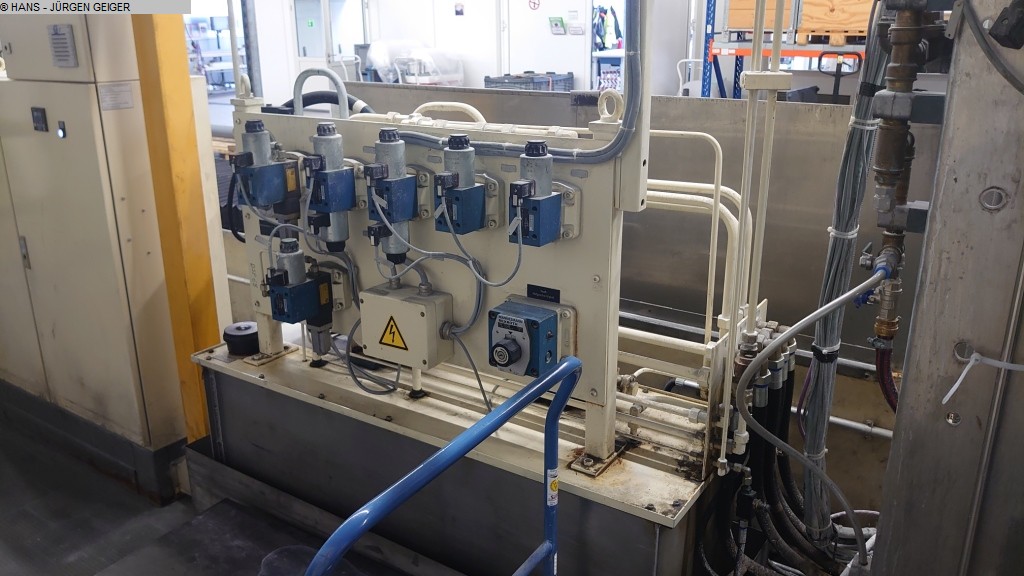

Sep. Schaltschrank, sep. Hydraulik-Aggregat, Zubehörteile,
Bedienungsanleitungen
Zustand : sehr gut – die
Maschine wurde jährlich 2 Mal eingehend gewartet
und
überprüft. in Kürze unter Strom
vorführbereit
Lieferung : ab Lager, kurzfristig - wie
besichtigt
Zahlung : 100 % rein netto - nach
Rechnungserhalt
Wir bitten um Prüfung, stets führen wir
Außenrundschleifmaschinen in allen
Größen am Lager
!
Q U O T A T I O N
We are pleased to offer you ex
our stock, subject to prior sale, and error in
technical
:
TOS (HOSTIVAR)
Heavy Duty Universal Cylindrical
Grinder with retrofit PLC control
model BUT 63 x 4000
SP
year 1965 / 1998 reconditioned ant PLC retrofit Serial
no
118xx/98
_________________________________________________________
_
Grinding Ø nominal (max.) 630 mm (660
mm)
Height of centres 335 mm
Grinding length / Table
travel 4.000 / 4.350 mm
Weight of workpiece, max. approx
2.500 kg
Cross travel of grinding slide 420
mm
Hydr. quick feed cross travel 80 mm
Feed travel
(servomotor) 2 / 3 mm / Ø
Infeed amount of grinding slide
per tablereturn 0.01 – 0.1 mm / Ø
Grinding wheel head
slide swivels + / - 30 °
Grinding wheel Ø x width x
bore 750 x 100 (225) x 305 mm
Speed of the grinding spindle
motor 1.460 rpm
Workpiece spindle stock / tailstock
taper MK 6
Table speeds, infinitely variable 0,05 – 5
/ 8 mm / min
Taper angle / table swivel up to + / - 3
°
Grinding spindle drive / workhead drive 18,5
kW
Total electrical load approx.. 28 kW - 400 V - 50
Hz
Weight, approx. 15.000 kg
Accessories / Special
Features :
• This machine was completely overhauled
in 1998 and modernised with a
SIEMENS S7-300 PLC control system.
All motors were renewed and the workpiece
drive as well as the
grinding head infeed were equipped with servomotor drives.
The
entire electrical system and the important hydraulic elements were
also
renewed. A modern operating panel with push buttons and
interface was fitted.
• Automatic grinding cycles for
longitudinal and plunge grinding. All
grinding parameters are
entered digitally on the SIEMENS OP 77A input panel, an
electronic handwheel is integrated for the infeed axis.
•
MPM microprocessor grinding wheel balancing device AB300SM3.C with
balancing head mounted on the flange and operating module BM240M
attached to
the control panel (retrofitted in 2019)
•
Infinitely variable speeds of the workpiece drive with digital
display
• Dressing device mounted on the tailstock
•
3 pieces open steadies
• Sep. electric cabinet, sep.
hydraulic unit, accessories, manuals
Condition :
Excellent – at the former owner, the machine was serviced
twice
annually ! Machine can soon be inspected under
power.
Delivery : immediately, ex stock, FCA Metzingen
Payment : 100 % Net, after conclusion of
contract
Thank you for your interest. We always have a good
selection of grinders on
stock.
