Transfermaschine gebraucht kaufen

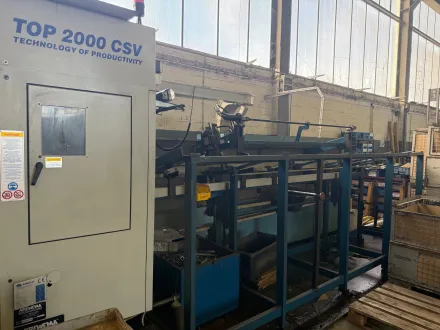

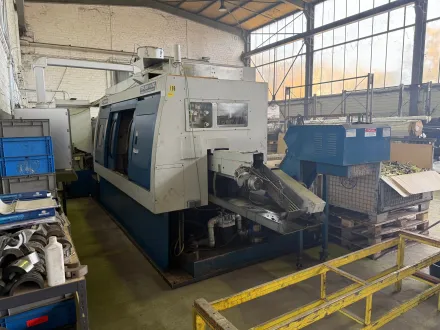

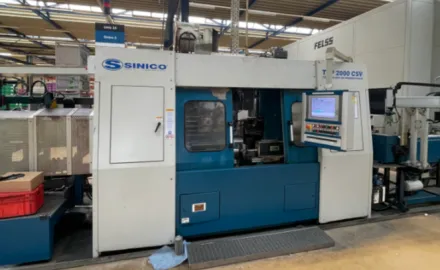

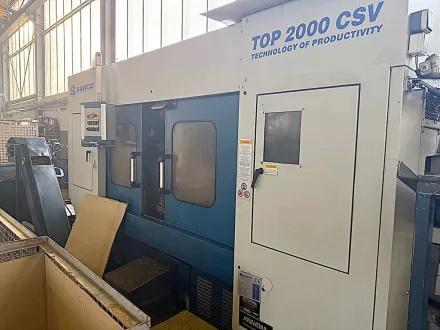

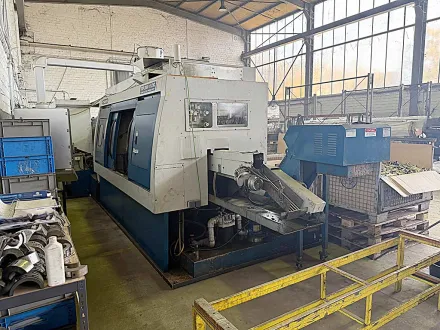

Artikelbeschreibung: 'SINICO' TR90/2-550 TOP 2000 CNC automatische Transfermaschine, geeignet zum Schneiden, Plandrehen und Anfasen von Rohren. Nummer 1491 Spezifikationen: , Bearbeitbarer Durchmesser: 12 - 90 mm Bearbeitbarer Längenbereich: 50 - 550 mm Leistung des Trennschleifers: 9 kW Geschwindigkeitsbereich des Sägeaggregats: 35 -230 U/min Maschine ausgestattet mit: Rundtisch mit schnellem Backenwechsel Drehtisch mit vier Schraubstockeinheiten 2 Bearbeitungseinheiten zum Plandrehen, Anfasen und Zentrieren Stangenlader mit Stangenmagazin Komplett mit Späneförderer Bedienungs- und Wartungshandbuch Harmonisierung mit den CE-Normen Komponenten der Maschine: , Lader: 6000x2300mm - 2500 Kg Schaltschrank: 800 x 2400 - 900 kg Schneidwerk: 5000 x 1600 mm - 6100 kg Gewicht ca.: 9.500 kg, Aufstellmaß ca. (LxBxH): 11.800 x 2.400 x 1.800 mm

Anlage beinhaltet (1) CNC Transfermaschine Gnutti DF-12, Anschlussleistung: 120kW, Gewicht: 22t (2) Rundlauf-Transfersystem Mako RL10 (3) Waschmaschine Mako WM3 MZ3, Waschdruck: 80bar (4) Spänezerkleinerer ZVD 600-J mit Filteranlage VRF 900/6600, KTS Schraubenspindelpumpe, Vakuumrotationsfilter VRF, Späneförderer (5) 5x Industrieroboter ABB, Anlagenlänge: 10.858mm, Anlagenbreite: 9798mm, mit Dokumentation, eine Besichtigung vor Ort ist möglich.

Werkstückabmessungen: 140x180mm, Werkstückgewicht: 21kg, Länge: 9300mm, Breite: 3400mm, Höhe: 3500mm.

X-Achse: 570mm, y-Achse: 320mm, z-Achse: 265mm, B-Achse: +/-130°, C-Achse: 360°, max. Werkstückabmessungen: 150x150x100mm, Anschlussleistung: 40kVA, Steuerung: Bosch Rexroth MTX, Gewicht: 16t.

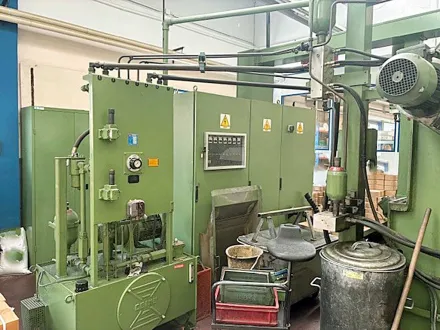

x-Weg: 450 mm y-Weg: 400 mm z-Weg: 320 mm Werkzeugaufnahme: HSK 63 Spindeldrehzahlen: 0 - 10000 U/min Eilgang: 30 m/min Anlage zur Bearbeitung von Armaturen, Ventilgehäusen, Fittings u.ä. bestehend aus 1 St. gebr. flexible Fertigungszelle (Transfermaschine) Fabr. RIELLO, Typ VERTIFLEX VFX 450-2/1-0/1-V, Bauj. 2010, mit 2 St. 3-Achsen Bearbeitungsmodulen mit jeweils 8-fach Werkzeugrevolver, Verfahrwege Modul 1: X1/Y1/Z1 = 450/400/320 mm, Verfahrwege Modul 2: X2/Y2/Z2 = 450/400/320 mm, Werkzeugaufnahme jeweils HSK 63, Drehtisch mit 2 integrierten Werkstückträgern á 400 mmø (B-Achse je Werkstückträger 360 x 1 °), IKZ Zbh.: Späneförderer, Kühlmitteleinrichtung verbunden durch Handlings-Roboter ABB mit 1 St. gebr. flexible Fertigungszelle (Transfermaschine) Fabr. RIELLO, Typ VERTIFLEX VFX 450-2/2-0/1-V, Bauj. 2003, mit 3 St. 3-Achsen Bearbeitungsmodulen mit jeweils 8 ...

Stationen: 10 / 22 Werkzeugaufnahme: SK 40 Steuerung: SIEMENS SIMATIC OP 3 Gesamtleistungsbedarf: ca. 112 kW = Transfermaschine Schalttrommel mit 10 Werkstückstationen, 22 Bearbeitungseinheiten (Bohren 7 Einheiten, Bohren u. Gewindeschneiden 8 Einheiten, Bohren u. Senken 5 Einheiten, Bohren, Senken u. Gewinde- schneiden 2 Einheiten), Werkzeugaufnahme jeweils SK 40, Motorleistung der einzelnen Einheiten zwischen 4,0 und 4,5 kW, SIEMENS-Steuerung SIMATIC OP 3, Bestückungsroboter ABB Zbh.: Spannfutter (ohne Backen), Späneförderer, Kühlmitteleinrichtung Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.

Stationen: 10 / 22 Werkzeugaufnahme: SK 40 Steuerung: SIEMENS SIMATIC OP 3 Gesamtleistungsbedarf: ca. 130 kW = Transfermaschine Schalttrommel mit 10 Werkstückstationen, 22 Bearbeitungseinheiten (Bohren 10 Einheiten, Bohren u. Gewindeschneiden 5 Einheiten, Bohren u. Senken 3 Einheiten, Bohren, Senken u. Gewinde- schneiden 1 Einheit, Gewindeschneiden 3 Einheiten), Werkzeugaufnahme jeweils SK 40, Motorleistung der einzelnen Einheiten zwischen 4,5 und 5,5 kW, SIEMENS-Steuerung SIMATIC OP 3, Bestückungsroboter ABB Zbh.: Spannfutter (ohne Backen), Späneförderer, Kühlmitteleinrichtung Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.

Transfermaschine mit elektronischem Arm. • HERSTELLER: GNUTTI • MODELL: FMF-14-U-130 • BAUJAHR: 1993

Lader für alle Arten von CNC-Drehmaschinen mit festem oder verschiebbarem Kopf. Die automatischen Lader der Serie TS560 zeichnen sich durch einen sehr leisen Betrieb und ein Stangenmagazin mit großer Kapazität aus. Sie können an automatische und CNC-Drehmaschinen mit festem und beweglichem Spindelstock und an jede Stangenbearbeitungsmaschine (Transfermaschinen, Trennmaschinen, Pressen usw.) auch mit Sonderprofilen angeschlossen werden; sie eignen sich besonders dort, wo große Mengen benötigt werden. Die Lader TS 560 P sind mit einem Magazin mit 4 eclipsbaren überlappenden Regalen ausgestattet (max. Kapazität 1800 mm.), L max [mm]: 3.300

Steuerung: Mitsubishi Transfermaschine BTL – 220 - 8 Einsatzbereich: Satzweise Fertigung von Fahrwerksbauteilen aus Gusseisen mit Kugelgraphit in einer Spannlage, Herstellung von Großserien bzw. größeren Stückzahlen, aktuelle Taktzeit

Artikel: Transfermaschine Fabrikat: Mikron Typ: Multistep XS Baujahr: 2007 Anzahl Module: 4 Spindelanzahl: 6 Steuerung: Bosch Rexroth MTX Kühlmitteltank: Knoll VRF450/2100 Absaugung: Elektrostat / LTA Bitte kontaktieren Sie uns für weitere Informationen und Bilder über mail(at)tar-mc.com oder www.tar-mc.com
