TECHNISCHES DATENBLATT

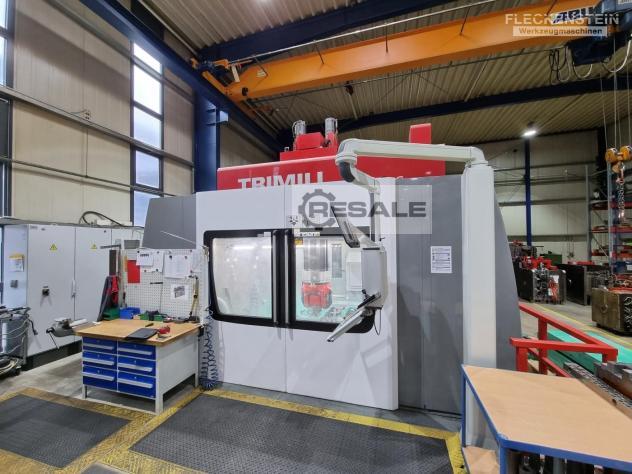

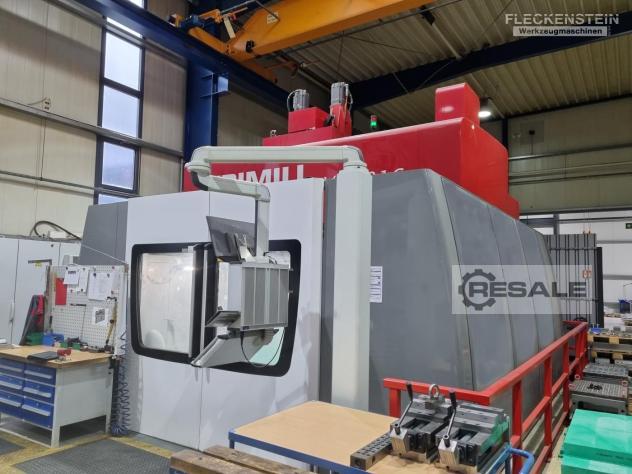

CNC – Portalfräsmaschine in Gantry-Ausführung
Fabrikat TRIMILL
Typ VF3016
Baujahr 2017

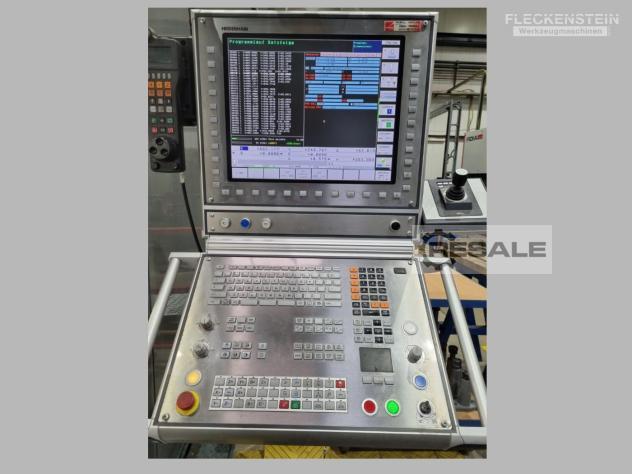

Steuerung HEIDENHAIN iTNC530 HSCI
Verfahrwege
X-Achse (Längs): 3.000 mm
Y-Achse (Quer): 1.600 mm
Z-Achse (Vertikal): 1.200 mm
B-Achse (Schwenkachse Fräskopf) +/- 100 °
C-Achse (Rotationsachse Fräskopf) +/- 240 °
Aufbau / Achskonzept
AC-Servomotoren mit digitaler Ansteuerung für alle Achsen
Gantryantrieb der X-Achse
Zahnstangenantrieb in der X-Achse, spielfrei durch elektrisch
vorgespannte, wassergekühlte Motoren
Jeweils 2 Kugelrollspindeln in der Y- und Z-Achse
Führungen aller Linearachsen sind als vorgespannte Wälzführungen
ausgebildet
Hydro-pneumatischer Gewichtsausgleich der Z-Achse über 2 Zylinder
Stationäre Gestellbauteile aus Mineralguss, bewegliche
Hauptkomponenten aus Grau- bzw. Sphäroguss
Doppelbalken in last- und thermosymmetrischer Ausführung, gemeinsam
mit dem Frässchieber in Längsrichtung verfahrbar (X-Achse)
4-fach geführter Kreuzschlitten innerhalb des Doppelbalken verfahrbar
(Y-Achse)
Frässchieber ebenfalls 4-fach geführt, senkrecht im Kreuzschlitten
verfahrbar (Z-Achse)
Thermosymmetrische Führung des Schiebers, dadurch Erhalt der
Linearität bei Fahrt in „Z
Maschinentisch unabhängig von der Maschine auf dem Fundament
fixiert
Vorschübe und Eilgänge
Eilgang X-, Y- und Z-Achse: 40.000 mm/min
Eilgang B- und C-Achse: 50 U/min
Achsbeschleunigungen (X, Y und Z) 4 m/s²
Maschinentisch
Spannfläche: 3.500 x 1.750 mm
T-Nuten: 27 x 22 mm mm H12
T-Nuten Abstand: 125 mm
Max. Werkstückgewicht 7.000 kg/m2
Max. Entfernung Tisch zu Spindelnase 1.356 mm
2-Achs Gabelfräskopf T21C
TRIMILL Gabelfräskopf T21C unter dem Frässchieber montiert mit
schwenkbarer Hochfrequenz-Hauptspindel und eingebauter Dreh- (C) und
Schwenkachse (B)
• Beide Achsen mit hydraulischer, zentrischer Klemmung (B-Achse
beidseitig)
• B- und C-Achse sind als Simultanachsen ausgeführt
• Mantelkühlung der Hauptspindel
• Automatische Werkzeugspannung
• Abblaseinrichtung für Werkzeugaufnahme und Werkzeugkegel
• Lagerung der B-Achse beidseitig, Antrieb über 2 wassergekühlte
Torquemotoren
• Antrieb der C-Achse über wassergekühlten Torquemotor
• Direkte Winkelmesssysteme in der C-Achse (inkremental) und B-Achse
(absolut)
Spindelhersteller: FISCHER
Drehzahlbereich: 10 – 24.000 min-1
Kenndrehzahl: 6.000 min-1
Antriebsleistung (S1/S6): 42/50 kW
Drehmoment (S1/S6): 67/84 Nm
Werkzeugaufnahme: HSK-A 63
Innen-Ø vorderes Lager: 65 mm
Schwenkbereich B-Achse: ± 100 °
Schwenkbereich C-Achse: ± 240 °
Klemmmoment B-Achse: 4.000 Nm
Klemmmoment C-Achse: 4.000 Nm
Schwenkmoment der B-Achse: 600 Nm
Drehmoment der C-Achse: 700 Nm
Spannkraft der Spindel 18.000 N
Max. Kühlmitteldruck IKZ/äußere Spritzdüsen 50/6 bar

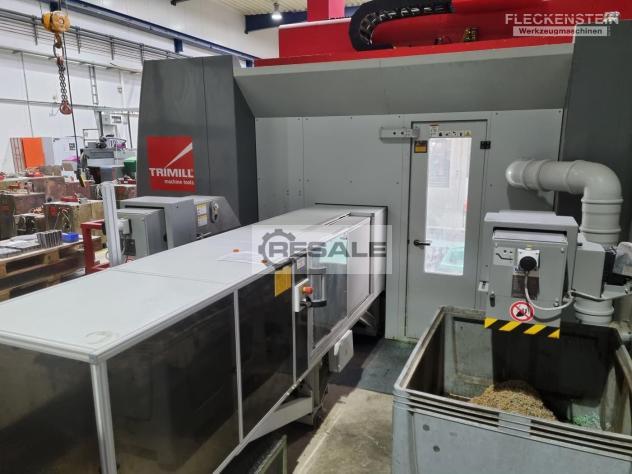

Werkzeugmagazin
Anzahl der Werkzeugplätze 50
Werkzeughalter 1.400
Wechselzeit: 15 – 20 s
Max. Ø Werkzeug 115 mm
Max. Ø Werkzeug bei freiem Nebenplatz 125 mm
Max. Werkzeuglänge 300 mm
Max. Werkzeuggewicht 12 Kg
Gesamtmasse aller Werkzeuge im Magazin 400 Kg

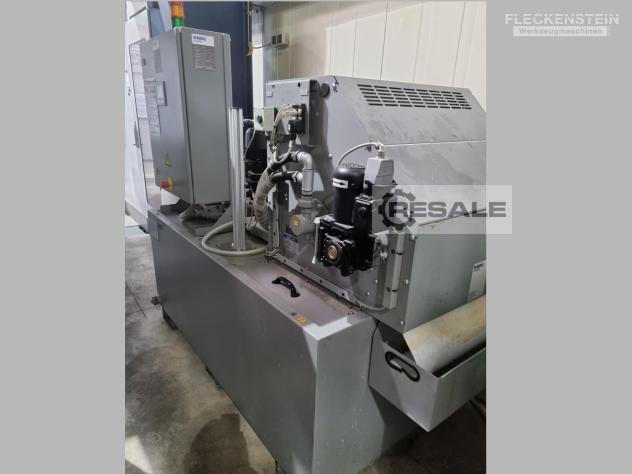

Kühlmittelanlage KNOLL
Tankinhalt 1.400 l
Innenkühlung - Pumpenleistung 4 kW
Innenkühlung – Fördermenge 25,9 l/min
Außenkühlung - Pumpenleistung 2,2 kW
Außenkühlung – Fördermenge 90 l/min
Bandskimmer zur Ölabscheidung
Filtrierung und Reinigung über Papierbandfilter KNOLL KF200,
Vliesbreite 710mm
Dimensionen3.500x 50
Maschinengewicht ca. 58.500 Kg
Hauptabmessungen der Maschine ca. 8,6 x 5,9 x 5,2 m
Deutschland
