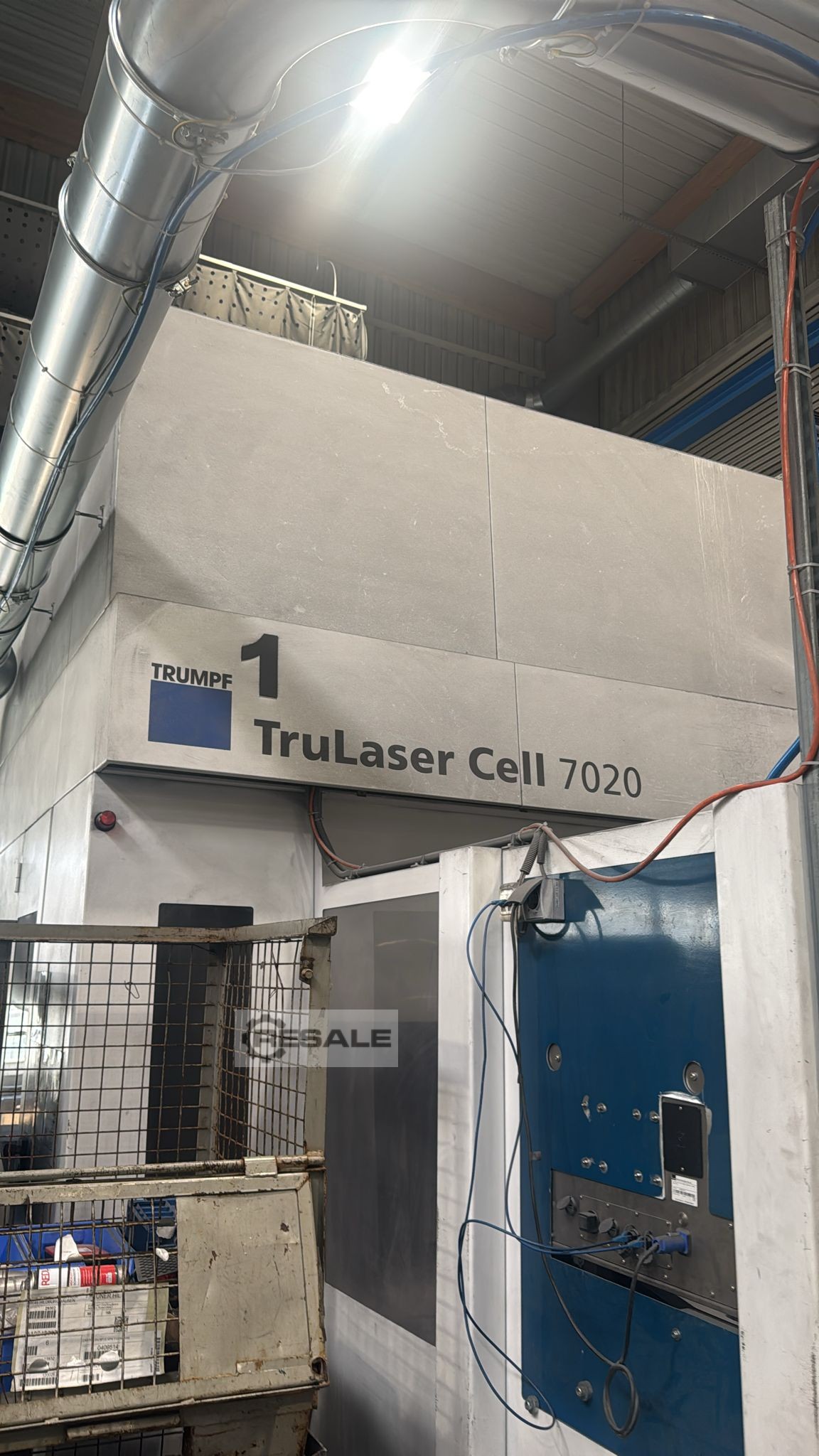

Hersteller: Trumpf
Typ: TruLaser Cell 7020 L13
Baujahr: 2012
Laserleistung: 3200 W
Standort: St. Pölten, Österreich
Reparaturarbeiten in Höhe von ca. 6.000,00 € werden aufgrund von
Schlaucherneuerungen fällig.
B-Achse: ±135°
Konf.Steuer.schnittstelle(KSS): Rotationswechsler
Teleskop: 2,4-fach 3°
Bedienfeld: vorne rechts
Startpfosten: Absaugkanal unten nein
Medienversorgung Laser: Einzelgas
Entfernung: Kompaktentstauber
Sonder Optionen: Kompaktentstauber nein
Hauswasseranlage: nein
Anzahl CD's für Dokumentation: Aufstellung Kompaktentstauber außen
Verkaufsorganisation: 1142
C-Achse: NX360°
Auskoppelspiegel: plan/plan 50%
Entf. Kühlaggr.: Laserschrank Standard
EG-Konformitätserklärung: Standard
Zusätzl.Endabnahme beim Kunden: ja, mit Kunden-Werkstück
Schrottentsorgung: Schrottförderer
Kühlaggregat Laser: Sonder
Strahlquelle: TruFlow
Lieferant Schutzkabine: Lieferant 1
HF-Kabel: 10 m
Optionen Sonder: Schaltschrankbeleuchtung
Rundachse auf Tisch: Nein
Farbe Kühlaggregat: RAL-Design 250 20 20 -blau
Farbe HF-Generator: RAL-Design 250 20 20 -blau
Farbe Schutzkabine: NCS S 0505 R80B -weiß
Sprache Schilder: Deutsch
Schienen vorne: nein
Erweiterte Maschinenausstatt.: TruTops Cell Basic
Bedienfeld: vorne links
Startpfosten: Schneidoptik f=125
Anzahl KSS Erweiterung: Messtaster
Halterung für Optiken: Bearbeitungsverfahren Schneiden
Modulare Bearbeitungsoptik: nein
Energie und Medienzuführung: Rotationswechsler
Laserversion: vo
Schaltplan Nr.: S117161-5-212
Optionen Schutzkabine: Beleuchtung
Verfahrweg Y: 1.500
Lasertyp: TruFlow 3200
Seitenwand links: Schwenktür mit Öffnung
Strahlweglänge: lang
Verpackungsart: LKW-Transport
Bedienfeld rechts: ja
Basisbrücke: 3 Reihig 0
Optionen KSS: Ventilinsel Mehrfachkupplung
Menge Füllblech: 10
Frontöffnung: Rotationswechsler
Vorabnahme im Werk: nein
Koordinatensystem: Standard
Farbe Schaltschrank: RAL-Design 250 20 20 -blau
Lieferung Kühlaggregat: Standard
Dach Schutzkabine: ja
Absaugkanal seitlich: Raumabsaugung mitfahrend
Basisbrücke: 1 Reihig
Schneidoptik: f=155
Umgebungstemperatur: von 5° bis 43°(Tropen)
Sprache Betriebsanleitung: Deutsch
Optionen Schutzkabine: 1. Beladestatusleuchte
Rotationswechsler Durchmesser: 3250mm
Maßeinheit: Metrisch
Dynamische Schneidoptik: f=155
Trenntransformator: nein
Reparaturschalter: ja
Layout: S117161-5-10
Aktive Absaugstellen: Verfahrweg X 2.000
Dynamische Schneidoptik: f=240 0
Zusatzanforderungen: nein
Datenübertragung: nein
Hängebedienpult mit Säule: Schrottförderer links
Seitenwand rechts: Schwenktür
Farbe: Standard weiß -blau
Zusätzl. Satz Papierdokumente: Strahlrohrbelüftung Stickstoff
Schienen rechts: nein
Schneidauflage: -2D 0
Zubehör Schneidoptik: Einstellvorrichtung
Projektspezifische Dokumente: CD
BA Rundachse auf Fundament: Nein
Abnahmeprotokoll an Kunde: ja
Schutzkabine: ja
Erweiterte Maschinenausstatt.: FastLine Cell
Entfernung Kühlaggregat: Standard
Optionen Kühlaggregat: nein
CE-/UKCA-Erklärung: EG-Konf.erklär. ab Werk
Klassifizierung Laseranbindung: Schwenkkonsole
Schneidoptik: f=240 0
Aufstellungsplan: Sonder
Konfiguration: Standard
Aufbau Kabine bei TRUMPF: Montage
Aufbau Rotationsw. bei TRUMPF: ja
Verkaufsbeleg: 0030333012
Schaltplan-Version: 00
Arbeitstisch: nein
Absaugkanal oben: Absaugstelle Rotationswechsler
Teleservice per : Bedienfeld links ja
Trennschalter: Schrottförderer ja
Beschaffung Kühlaggregat: TLD
Schienen links: nein
Kühlaggregatanschluß: ja
Produktfarbe A: RAL-Design 250 20 20 -blau
Entfernung Modeschuß: 5.650,00
Sprache Bedienung: Deutsch
Medienbereitstellung: nein
Elektrische Vorschrift: IEC
Verfahrweg Z: 750
Optionen Sonder: Schaltschrankerweiterung
Spannung: 400
Basistisch: nein
Kompaktentstauber: ja
Österreich
