Laserschneidpressen TRUMPF Trumatic 6000

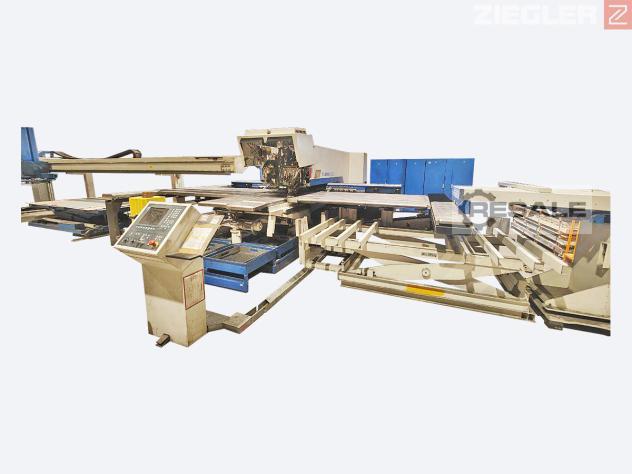

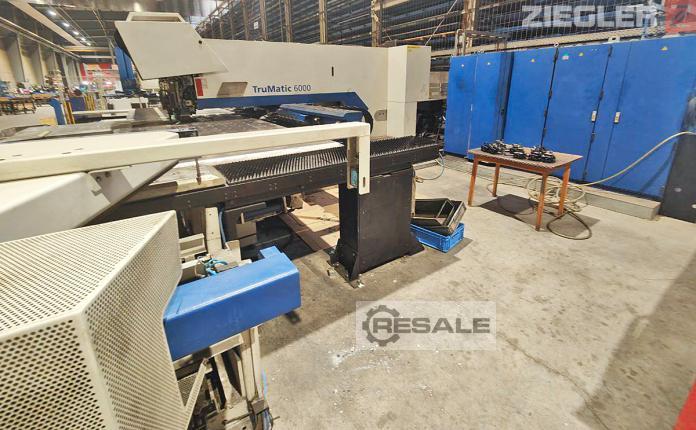

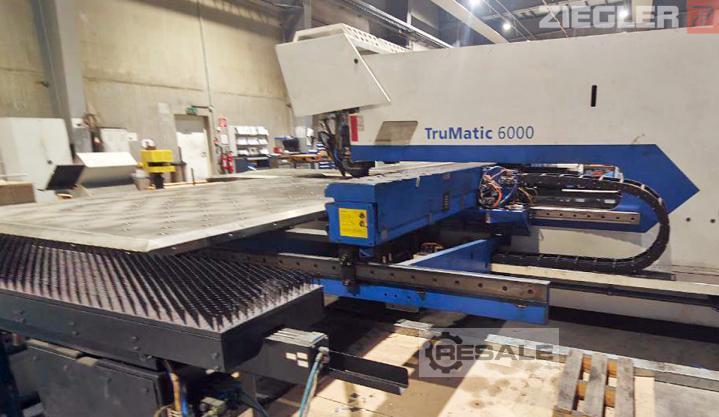

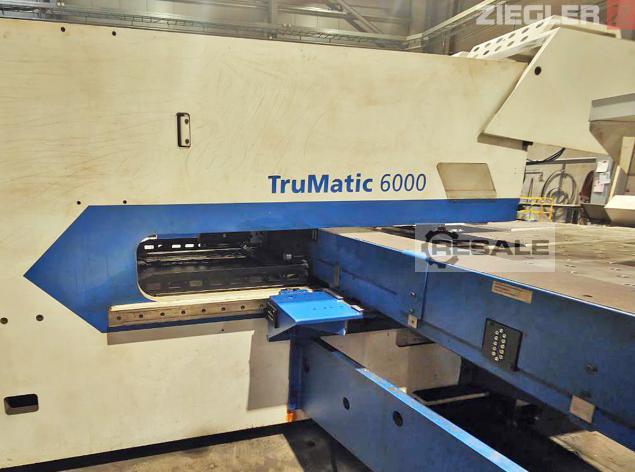

Trumpf Trumatic 6000 - Stanz-Laser-Maschine

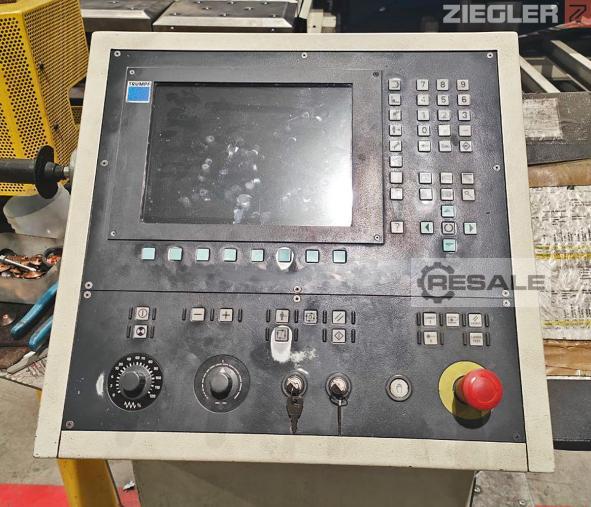

- Siemens SINUMERIK 840D CNC-Steuerung
- TruFlow 2700 Laser

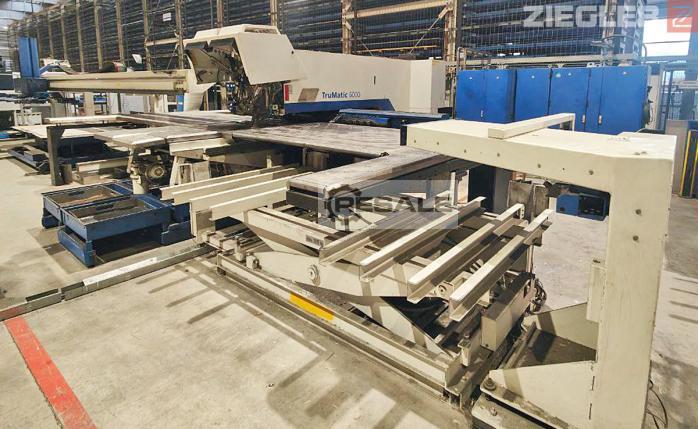

- Trump SheetMaster 1600
- Baujahr 2007
- Maschine nicht voll funktionsfähig

Folgende Teile wurden seit 2022 durch Trumpf getauscht:
- 11/22 Nachrüstsatz K01 Box PC von 620 auf 627C
- 12/22 UE Modul
- 05/23 Verdichter
- 06/23 A-Spiegel
- 02/24 Power Tube Senderöhre
- 09/24 Förderband

Spezifikationen

Maschine:
- Arbeitsbereich X x Y ohne Nachsetzen: 2585 x 1650 mm
- Stanzbetrieb: 3085 x 1740 mm
- Laserbetrieb: 3085 x 1650 mm
- Max. Stanzdurchmesser Einzelhub: 76,2 mm auf allen Werkzeugplätzen
- Max. Stanzdurchmesser Standard-MultiCut: 200 mm
- Max. Abkanthöhe: 25 mm
- Programmierbare Teilerutschen: 2
- Max. Teilegröße: 500 x 500 mm
Leistungen:
- Max. Blechdicke: 8 mm
- Max. Stanzkraft (inkl. 20 kN Niederhalter): 220 kN
- Aktiver Niederhalter (in Stufen programmierbar): 4,5 - 20 kN
- Max. Werkstückgewicht: 230 kg
- Max. Durchgangshöhe im Stanzbetrieb: 35 mm
- Max. Durchgangshöhe im Laserbetrieb: 22 mm
Geschwindigkeiten:
- X-Achse: 90 m/min
- Y-Achse: 60 m/min
- Simultan: 108 m/min
- Hubfolge Stanzen: 900 /min
- Hubfolge Signieren: 2800 /min
- C-Achse Stanzen: 60 U/min
- C-Achse Gewindeformen: 330 U/min
Werkzeuge:
- Werkzeugplätze auf dem Linearmagazin: 18 bei 3 Pratzen
- Anzahl Werkzeuge bei Einsatz MultiTool: 18 - 180 Werkzeuge
- Rotation aller Werkzeuge: 360 ° durchdrehend
- Werkzeugwechselzeit: 1,5 - 5 s
Genauigkeit:
- Positionsabweichung: ± 0,1 mm
- Mittlere Positionsstreubreite: ± 0,03 mm
Antriebe:
- X-/Y-/C-Achse: digitale Drehstrom-Servomotoren (wartungsfrei)

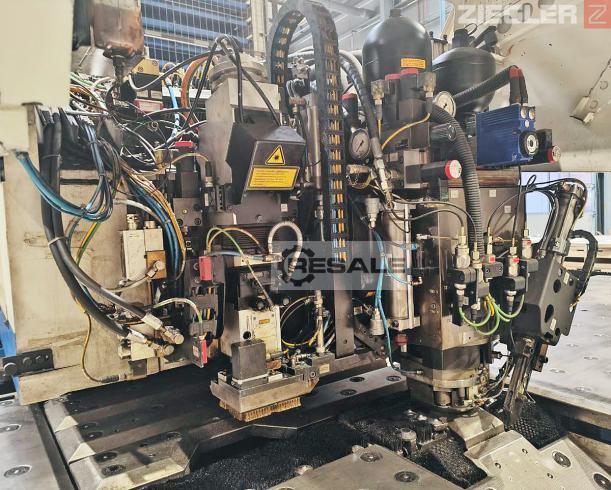

- Stanzkopf: elektrohydraulischer Antrieb
- Trumpf CNC-Steuerung: Basis: Siemens SINUMERIK 840D
Laser TruFlow 2700:
- Laserleistung: 140 - 2700 W
- Strahl-Mode: TEM00
- Max. Blechdicke Baustahl (RSt 37-2): 8 mm
- Max. Blechdicke rostfreier Stahl (1.4301 N2): 6 mm
- Max. Blechdicke Aluminiumlegierungen (N2): 4 mm
Gesamtanlage:
- Elektrischer Anschluss: 73 kVA
- Pneumatischer Anschlussdruck: 7 bar
- Max. Druckverbrauch: 65 Nm³/h
- Kurzfristiger max. Druckluftverbrauch des SheetMaster bei 3 Entladungen/min: 50 Nm³/h
Maße und Gewichte:
- Platzbedarf BxL: 7900 x 9100 mm
- Höhe: 2400 mm
- Gewicht: ca. 22500 kg
Verkäufer Angebot Nr. resale 200083
