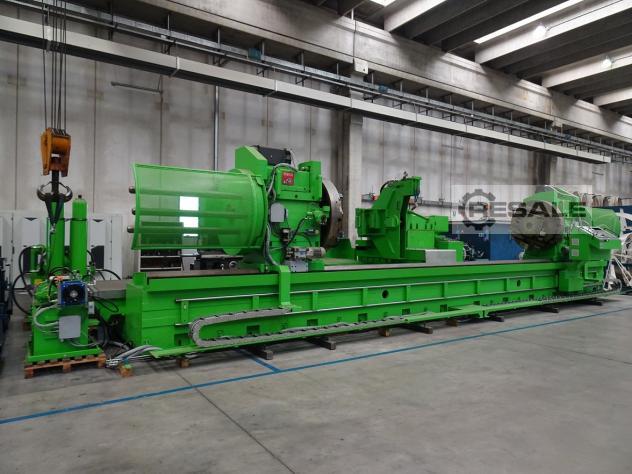

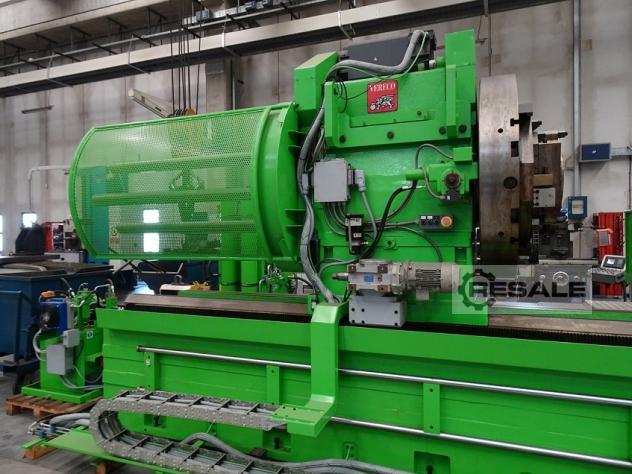

Der NEUE CNC-Schleifer VERECO RG 700/8500 ist für die Serienfertigung
von Tischbolzen und Pleuelbolzen von Kurbelwellen in einem
vollautomatischen Zyklus oder für die Herstellung von Einzelteilen im
Handapparat konzipiert.
Sie arbeitet mittels einer mobilen Schleifscheibeneinheit sowohl auf
der X-Achse als auch auf der Z-Achse: Dies ermöglicht das Schleifen
unterschiedlicher Durchmesser in einer einzigen Positionierung des
Stücks.
WICHTIGSTE TECHNISCHE MERKMALE:
Abstand zwischen den Spitzen: 8500 mm
Bohrhöhe: 800 mm
Maximale Drehung : 1600 mm
Maximalgewicht der Waage: 10.000 kg
Maximale Schleifscheibenabmessungen (mit Auslegern): 1600x900x160
mm
Ungefähres Maschinengewicht: 98.000 kg
NB: Die vorgenannten technischen Daten, die dem technischen Datenblatt
des Herstellers entnommen werden, sind als unverbindlich zu betrachten
und können ohne vorherige Ankündigung geändert werden.
NUMERISCHE STEUERUNG
Mit dem elektronischen numerischen Steuerungssystem Siemens 840 D
können Sie manuell oder automatisch arbeiten und Folgendes autonom
verwalten:
- die Querbewegung des oberen Schleifscheibenwagens (X-Achse);
- die Längsbewegung des unteren Schleifwagens (Z-Achse);
- die konstante Geschwindigkeit der Schleifscheibe;
- die Rotationsgeschwindigkeit des Teils in der Arbeit.

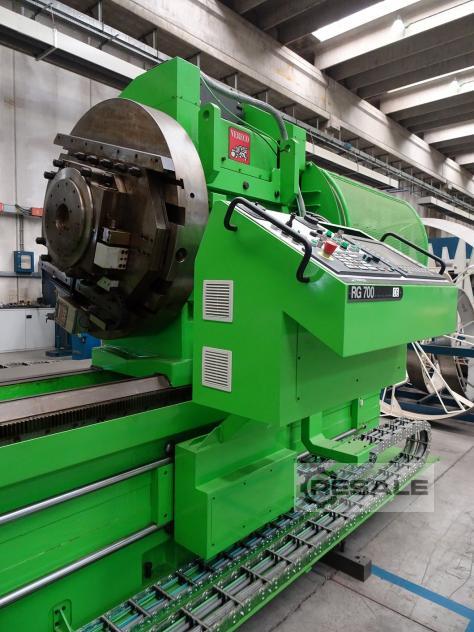

FERNBEDIENFELD
Das Bedienfeld der Schalttafel ist mobil, auf Gleitführungen, die an
der Werkstückbasis befestigt sind, für die Länge des zu
bearbeitenden Stücks.
Von diesem Panel aus können Sie alle Funktionen und Bewegungen der
Maschine steuern.
Zwei elektronische Handräder ermöglichen die mikrometrische
Positionierung der beiden Hauptachsen (X und Z).
EINIGE TECHNISCHE LÖSUNGEN, MIT DENEN DIE ETTIFICATRICE AUSGESTATTET
IST:
Dimensionserkennungssystem mit Linearaufnehmer (Heidenhain optische
Linie) auf der Längsachse Z und auf der Querachse X;
Vortrieb des Längswagens der Z-Achse durch zwei Motoren und zwei
Kettenräder, die direkt von der numerischen Steuerung von Siemens
verwaltet werden, um den Abstand zwischen den Kettenrädern und dem
Zahnstange zu beseitigen;
hydrostatische Stützspindel;

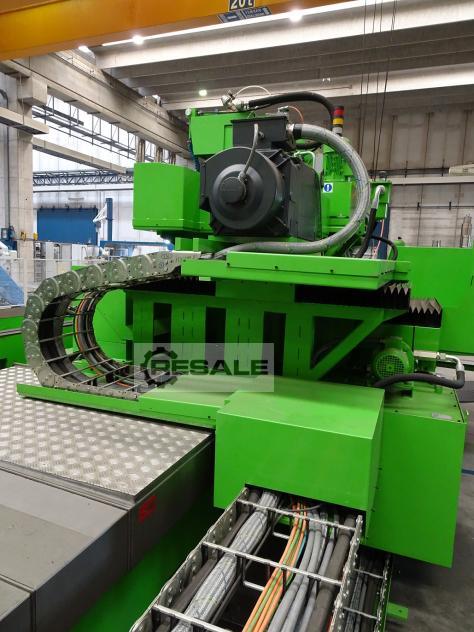

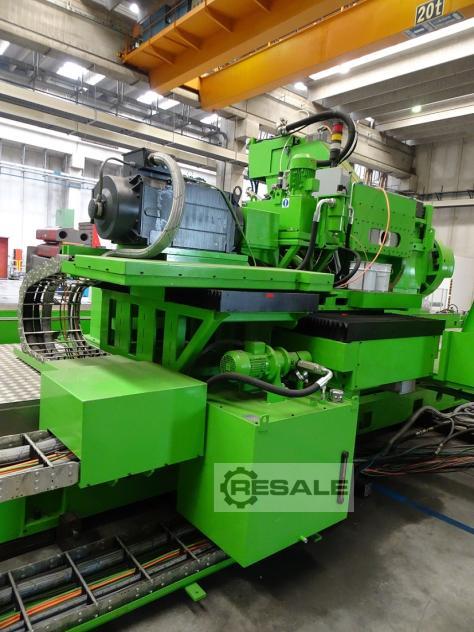

Schleifscheibenmotor, montiert auf dem Wagen der Längsachse Z;
Teleskopschutzvorrichtungen der Längsachse Z und Querachse X aus
Edelstahl mit erstem begehbaren Element;
Ausführung mit automatischem Einfahren der Schleifscheibe und
Aufrechterhaltung der Synchronität der Werkstückköpfe bei
plötzlichem Spannungsmangel.
SERIENAUSSTATTUNG
Spindel zum Auswuchten der Schleifscheibe.
Schleifscheiben-Hubarm.
Serie von zwei Vorrichtungen zur Hebesteuerung an Exzenterköpfen
komplett mit Centesimal-Komparator.
Gerät zur Messung von Pleuelstangen zwischen den Achsen.
Serie von zwei zentrierenden Truschini mit Centesimal-Komparator.
Serie von Gegengewichten zum Auswuchten von Bäumen mit einem Gewicht
von bis zu 10000 kg.
Satz von Dienstschlüsseln.
Serie von Verankerungsvorrichtungen und Schrauben zum Nivellieren der
Maschine.
Serie von zwei Exemplaren der Bedienungsanleitung der Maschine mit
elektrischen, hydraulischen und pneumatischen Diagrammen und
SPS-Programm (eine Kopie auf Papier und eine Kopie auf Diskette).
Ausführung in Übereinstimmung mit der EG-Gesetzgebung mit
zugehöriger Dokumentation.
Gemälde in grün RAL 6018.
ZUBEHÖR IM LIEFERUMFANG enthalten
- Nr. 1 Schleifscheibenflanscheinheit, komplett mit Gegenflansch und
Auswuchtdübeln für Schleifscheibe mit einer Bohrung von 304,8 mm.
- Nr. 1 Statischer Balancer der Schleifscheibe mit rotierenden
Platten.
- Ausführung mit automatischem Einfahren der Schleifscheibe und
Aufrechterhaltung der Synchronität der Werkstückköpfe bei
plötzlichem Spannungsmangel.
SICHTBARE MASCHINE IN BETRIEB, SOFORT LIEFERBAR (SOFERN NICHT
VERKAUFT)!
