Beschreibung: |
Verpackungsmaschinen
Gebrauchtmaschine

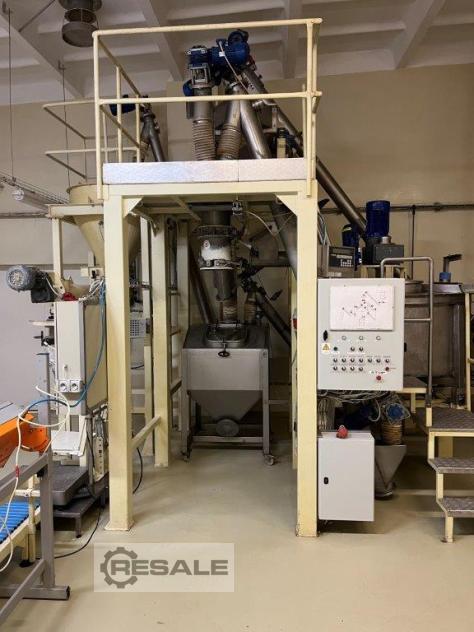

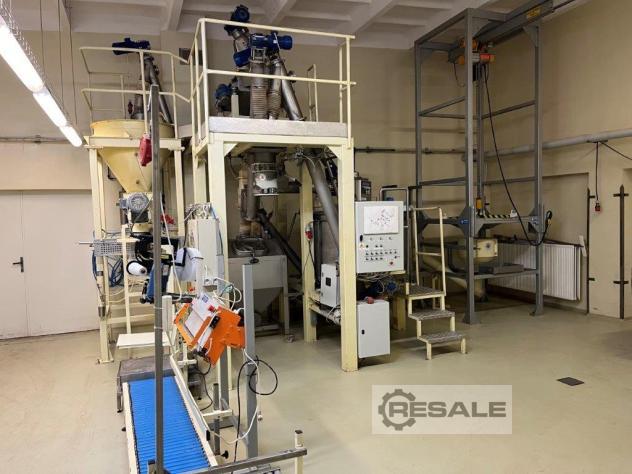

Gebrauchte Linie zum Entladen, Mischen, Sieben und Verpacken von
Big-Bag-Pulvern in Säcke
Die Linie umfasst:
1. Station zum Entleeren von Säcken mit großem Fassungsvermögen.
Als Stand-alone-Gerät wird es zur Entleerung von Großraumsäcken in
einer Absacklinie eingesetzt. Die Station besteht aus einem stabilen
Tragrahmen mit einem Auslauftrichter mit Irisverschluss, einer Spitze
und einer Entleerschnecke. Die obere Struktur mit einer
Großraumtasche, die an einem abnehmbaren Hängekreuz aufgehängt ist,
wird mit einem Hochhubwagen auf den unteren Rahmen gesetzt. Das Kreuz
auf der oberen Struktur ist mit einer Schiebepassung ausgestattet -
auf vier Gasstützen, die ein allmähliches Anheben des Beutels mit
großem Fassungsvermögen während der Entleerung gewährleisten,
wodurch eine vollständige Entleerung des Sacks gewährleistet
wird.
2. Mischer
3. Fördersystem
4. Screener
5. TPL 50 DMS-Absackanlage zum Befüllen offener Säcke
Hauptelemente der Linie:
- Scale-Vortank mit Tragkonstruktion und Verteilerspitze
- Zuführschnecke SP150 - 1500 mit pneumatisch gesteuerter
Schmetterlingsklappe am Auslauf
- Brückenladungsträger TM 150 E - Max.15O, Plattformabmessungen 600
x 800 mm mit Verbindungskabel zwischen Plattform und Wiegeanzeige 10,5
m
- Pneumatischer Montagestutzen mit einem Durchmesser von 280 mm
- Pneumatisch gesteuerte Sackhebevorrichtung
- Absaugspitze inkl. Anschlussadapter, Griff und
Anschlussschläuchen
- Rollenbahn
- Ständer mit Halterungen zur Montage des Schaltkastens
- Pneumatische Ausrüstung mit Druckluftaufbereitung
- Elektrische Steuerwandbox mit Automatisierungsausrüstung
- Verkabelung zwischen den genannten Elementen, einschließlich
Kabeltrassen und Brücken für deren Verlegung
Wichtigste technische Daten (gemäß ĆSN EN 45 501 + AC)
Messtechnische statische Daten (gemäß ĆSN EN 45 501 + AC)
Typ 69512520
Genauigkeitsklasse III
Obere Wägegrenze (max.) 150 kg
Untere Wägegrenze (Min.) 1 kg
Wert der Parzelle (e = d) Anzahl der Parzellen 0,05 kg
Tara T subtraktiv 0-150 kg
Zulässiger Gewichtsfehler 0-25 kg ± 0,025 kg, 25-100 kg ± 0,050 kg,
100-150 kg ± 0,075 kg
Daten zum Dosiermodus
Waageneffizienz (bei einer spezifischen Schüttmasse von 0,7 kg/dm3)
150 Säcke/h
Zulässiger Dosisfehler (abhängig von der Dosiskorrektureinstellung)
± 0,2 kg
Dosisgröße 20-50 kg
Elektrische Energie Energie
Versorgungsspannung 3+N PE 400/230V
Frequenz 50 Hz ± 1% Abweichung nach ĆSN 99 4102
max. Strom 16 A
Leistungsaufnahme 8 kVA
Sicherheitsklasse I
Druckluft
Ohne Schmierung 0,6 -0,9 MPa
max. Verbrauch 2 Nl/Zyklus
Luftqualität nach ĆSN ISO 8573-1 Klasse 5
Anforderungen an Dosiermaterial und Verpackung:
Material
Dosiertes Schüttgut, homogen mit regelmäßigen, unveränderlichen
Eigenschaften ohne plötzliche Änderungen der Schüttmasse, spontanes
Fließen, Bildung von Gewölben, Klumpen und übermäßiges
Anhaften.
• Konsistenz des Pulvers
• Spezifische Schüttmasse ca. 0,8-1,1 kg/dm3
« Feuchtigkeit - ohne Beeinträchtigung des Klebens und Klebens, das
zum Versagen führen könnte
Betrieb von Transportstraßenmechanismen
Verpackung
• Papiertüten
Material, Verarbeitung, Gewichtsschutz
Die Elemente, die mit dem transportierten Material in Berührung
kommen, bestehen aus korrosionsbeständigen Konstruktionsmaterialien
(lebensmittelechter Edelstahl 17240), die gegen Material- und
Umwelteinflüsse beständig sind. Die restlichen Teile bestehen aus
üblichem Baustahl und sind mit einer entsprechenden
Korrosionsschutzschicht versehen.
Verkäufer Angebot Nr. resale A00022-002
|
