1. ELEKTROKASTEN BACKOFEN
Verwendungszweck : Pulverhärtung
Höchsttemperatur : 220ºC
Die Ofenheizung ist als Umluftsystem ausgeführt. Es basiert auf dem
Prinzip, das Ofenvolumen mit Hilfe eines Umluftgebläses in den Ofen
zu pumpen und die Ofentemperatur mit der Wärmeübertragung durch die
durch die Heizeinheit strömende Luft zu erhöhen.
Die Wände des Ofens und der Heizeinheit bestehen aus modularem Blech
und hochdichten isolierten Paneelen. Luftverteilungskanäle mit
geregelten Klappen im Inneren des Ofens sorgen dafür, dass die
Ofentemperatur an jeder Stelle homogen ist. Das Temperiergerät ist
digital und ermöglicht eine präzise Einstellung der
Ofentemperatur.

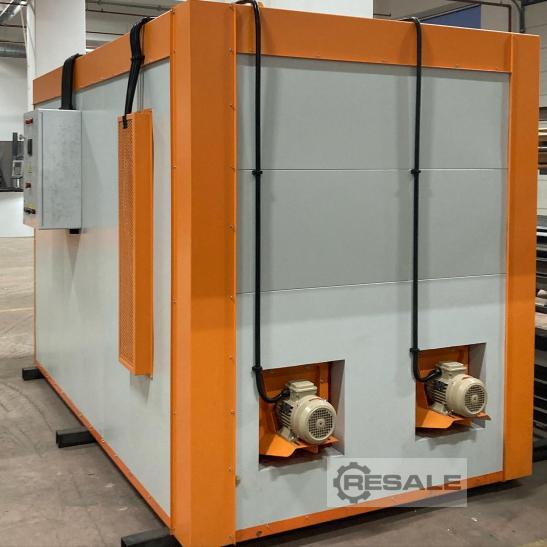

Die Heizeinheit wird an der Seite, an der Rückseite oder an der
Oberseite des Ofens angebracht und besteht aus einer isolierten
Heizkammer, einer Heizzelle mit Widerstand im Inneren, einem
Umluftventilator, der bei 250 °C betrieben werden kann, und einer
Wartungsklappe.
INNERES NUTZMASS
Länge : 2.000mm
Breite : 1.200mm
Höhe : 1.800mm
Material der Außenfläche : 1 mm Kohlenstoffstahlblech, außen
pulverbeschichtet
Material der Innenfläche : 1mm Verzinktes Stahlblech,
unbeschichtet
Dicke der Isolierung : 150 mm
Isolierung : Gemahlen – 50 mm Steinwolle (50 kg/m³)
Seiten- und Oberteile – 150 mm Steinwolle (50 kg/m³)
Wärmeübertragung : Konvektion, durch geschlossenen Luftkreislauf
Heizungsart : Direkte Heizung mit elektrischen Heizungen
Temperaturregelung : Ein/Aus, 0-400ºC Digitaler Thermostat,
Thermoelement Fe-Const (Typ J)
Umgebungstemperatur : +10ºC (während der Arbeit)
Gleichmäßigkeit des Ofens : ±2,5ºC (5ºC insgesamt)
Regelgenauigkeit : ±1ºC
Aufheizzeit : 25-30 min (leerer Ofen)

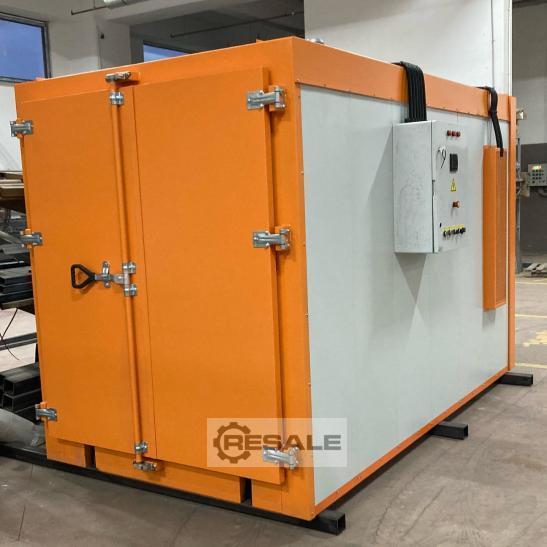

Backofentür : Manuell, aufklappbar, von einer Seite
Be- und Entladen: Von Hand aus der Werkstatt in den Ofen geschoben
1.1. HEIZEINHEIT
Quelle : Elektrizität
Umluftventilator : 2.000 m3/h 0,37KW - 50Hz, Blechkörper und
Propeller, nicht Ex-geschützt
Heizenergiebedarf: 30 KWh, benötigte Leistung, um 200ºC in 30
Minuten zu erreichen (leerer Ofen)
Elektrische Heizungen : Rohrtyp, oberflächenvergrößerte
Serpentinenheizungen
1.2. SCHALTTAFEL UND ELEKTROINSTALLATION
Der elektrische Schaltschrank wird außen an der Seitenwand des Ofens
montiert und von den Motoren und der Heizung intern mit dem
Schaltschrank verdrahtet. Das Bedienfeld besteht aus SCHNEIDER
ELECTRIC
Türkei
