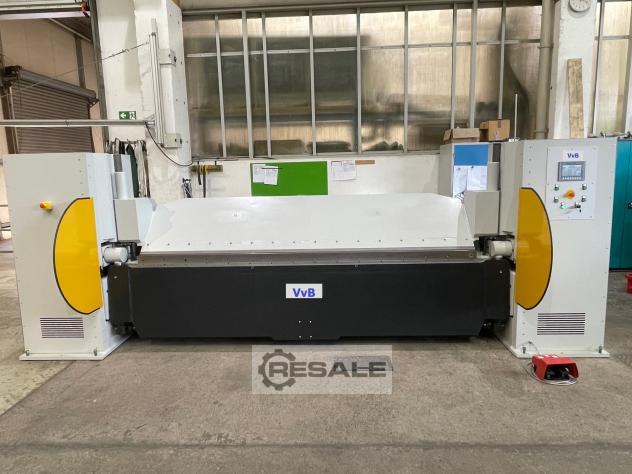

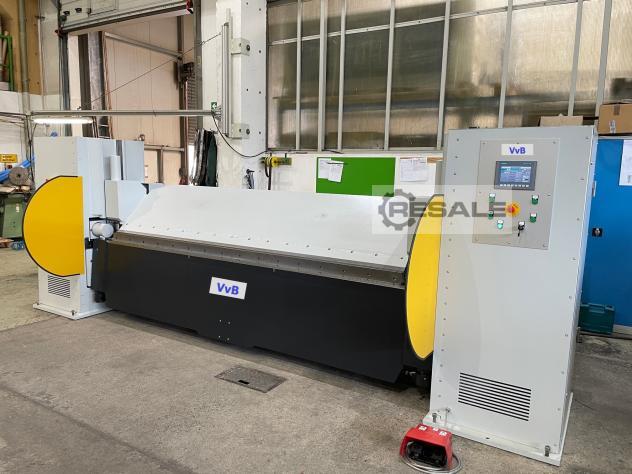

Schwenkbiegemaschinen VVB SCHWENKBIEGEMASCHINE 3000 x 6 mm

Metallbearbeitungs- und Werkzeugmaschinen / Blechbearbeitungsmaschinen / Schwenkbiegemaschinen

VVB-Concept GmbH

Herr Thomas Hiller
44805 Bochum
Deutschland

0234/8901... Telefon

Geprüfter
Händler

RESALE Anbieter seit 2016

Anfrage

merken

Anfrage sendenAnfragen

Eintrags-Nr.: 146285846	Anzahl: 1	Datum: 27.09.2024
Baujahr: Neumaschine	Standort: Deutschland

Preis: [netto]
Hersteller:	VvB Schwenkbiegemaschine
Modell:	3000 x 6 mm
Maschinentyp:	Schwenkbiegemaschinen
Beschreibung:	Schwenkbiegemaschinen VvB Schwenkbiegemaschine 3000 x 6 mm Neumaschine Maschinenbeschreibung Technische Daten VvB Schwenkbiegemaschinen Typ: HPB 3106 DPV Arbeitsbreite (Nutzlänge) 3.100 mm Biegeleistung (Kantleistung) (bei 520 N/mm2) 6,0 mm Zudrücken (bei 650 N/mm2) 2,0 mm minimale Schenkellänge (Bordhöhe) bei maximaler Blechstärke 35 mm minimaler Biegeradius bei maximaler Blechstärke 8 mm maximaler Radius beim Runden 80 mm maximale Öffnungsweite Oberwange 450 mm maximale Verstellbarkeit Drehpunkt 36 mm maximale Verstellbarkeit Biegewange 100 mm maximaler Schwenkbereich Biegewange 135° Biegewangengeschwindigkeit (auf / ab) ca. 25°/s Oberwangengeschwindigkeit (auf / ab) 11 mm/s Antriebsleistung Oberwange 7,5 KW Antriebsleistung Biegewange 11,0 kW Anschlussspannung 400 V / 50 Hz Steuerspannung 220 V / 24 V Nennstrom der Zuleitung 50 A Die Daten haben nur orientierenden Charakter und sind in ihren Angaben unter Berücksichtigung der ständig fortschreitenden Entwicklung und laufenden Veränderungen unverbindlich. Dimensionen VvB Schwenkbiegemaschinen Typ: HPB 3106 DPV Breite A ca. 5.100 mm Arbeitslänge B 3.100 mm Höhe C ca. 1.845 mm Tiefe D ca. 1.390 mm Tiefe K mit Hinteranschlag 1000 mm ca. 2.830 mm Masse der Maschine ca. 9.300 kg Technische Spezifikation Steuerung VvB Schwenkbiegemaschinen HPB mit SIMATIC TOUCH • Anzeige aller Maschinenfunktionen sowie Maschinen- und Bedienfehler als Text • Bedienerführung bei Parametereingaben • keine Referenzfahrten notwendig • Stückzähler • Bedienarten Hand, Teilautomatik und Automatik verfügbar / Bedienung über Fußschalter • Speichermöglichkeit für 100 Produkte, wobei die Produkte aus 16 Biegeschritten bestehen können • für jedes Produkt werden vom Bediener vorgegeben:  Werkzeughöhe  Klemmpunkt der Oberwange  Drehpunkteinstellung  Biegewangeneinstellung  Kettenmaßeingabe möglich • für jeden Biegeschritt werden vom Bediener vorgegeben:  Blechdicke  Biegewinkel  Oberwangenöffnungsweite  Anschlagmaß (bei Ausrüstung mit gesteuertem Anschlag) • standardmäßige Oberwangenpositionierung; die Oberwange fährt auf das vom Bediener eingestellte Klemmmaß (Oberflächenschonung des Werkstücks) • definiertes Zudrücken des Werkstückes ist in jedem Biegeschritt innerhalb einer Biegewinkelfolge möglich • weitere Optionen sind steuerbar:  Vorder- und Hinteranschlagsysteme  hydraulische Werkzeugklemmungen  schwenkbare Oberwange zum Entnehmen geschlossener Profile  kunden- bzw. auftragsspezifische Anschlag- und Automatisierungstechnik Technische Spezifikation Hinteranschlag für VvB Schwenkbiegemaschinen Modellreihe HPB • Ausführung als stabile Schweißkonstruktion aus Stahlprofilen • Anschlagmaße über Maschinensteuerung in Biegeschritten frei programmierbarer • Antrieb über gesteuerten Elektromotor zur Positionierung • Auflagetisch als geschlossene Ausführung (verzinkte Paneelen mit Kugelrollen) • Anschlagfinger mechanisch versenkbar (optional pneumatisch über Maschinensteuerung) • einreihig angeordnete Anschlagfinger, serienmäßig bestehend aus zehn Anschlagfingern • optional zweireihig angeordnete Anschlagfinger, pneumatisch ansteuerbar, zur Verlängerung des maximalen Anschlagmaßes • minimales Anschlagmaß: 10 mm • maximales Anschlagmaß: 1000 mm • Verfahrgeschwindigkeit: 12 m/min • Positioniergenauigkeit: 0,1 mm • optional kundenspezifische Geometrie und Anschlagmaße lieferbar Verkäufer Angebot Nr. resale 2022/05-1
Maschine auf Lager:	Ja
Positionsnummer des Verkäufers:	2022/05-1
