Beschreibung

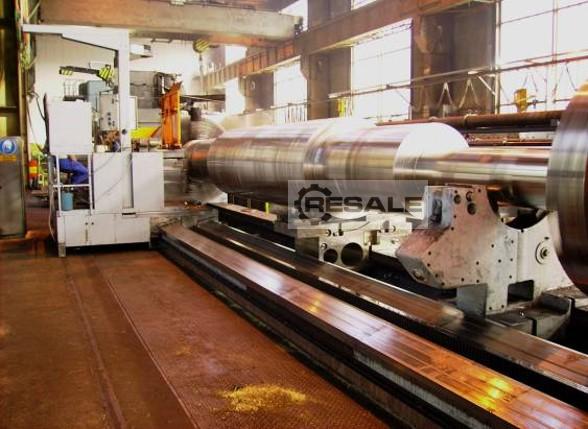

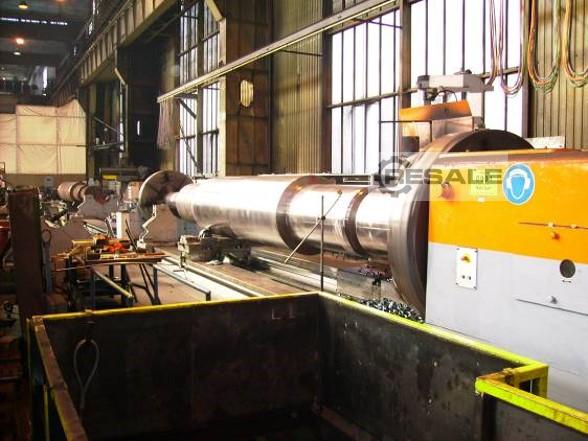

Waldrich Siegen CNC Drehmaschine für Schwerzerspanung
Details
Umbau auf CNC 2006
Spitzenweite 22.000 mm
größte Drehlänge Support 1: 20.000 mm
größte Drehlänge Support 2: 20.500 mm
größter Drehdurchmesser über Support 1.600 mm
größter Drehdurchmesser über Bett 2.000 mm
Werkstückgewicht max. 70.000 kg
Planscheibe Durchmesser 2.000 mm
Drehzahl der Planscheibe, stufenlos regelbar in 4 Stufen 1,2 - 75
U/min.
größter Drehmoment bei Kenndrehzahl 5,65: 170.000 Nm
Hauptmotor 110 kW
größter Spanndurchmesser am Spindelstock ⌀ 920 mm
Aufnahme im Rollenbock (vorbeifahrbar) 2 Stück 600 - 1290 mm
Aufnahme in Lünetten (vorbeifahrbar) 100 - 775 mm
Steuerung Siemens SINUMERIK 840D
Support 1 und 2 (zum Spindelstock)
Verschiebeweg des Obersupports 550 mm
Verschiebeweg des Schiebers 400 mm
Schnellverstellung längs (Eilgang) 3.000 mm/min
Schnellverstellung Plan (Eilgang) 1.500 mm/min
Schieberaufnahme Sitzmann-Heinlein-System
Vorschübe stufenlos für längs 0,5 - 3.000 mm/min
Vorschübe stufenlos für Plan 0,5 - 1.500 mm/min
Reitstock
Durchmesser der Planscheibe 1.200 mm
Durchmesser der Pinole 350 mm
größter Verstellweg der Pinole 150 mm
Körnerspitzenwinkel 70°
Schnellverstellung auf dem Bett 1.850 mm/min
Deutschland
58300 Wetter
