Drehdurchmesser:570 mm
Drehlänge:1000 mm

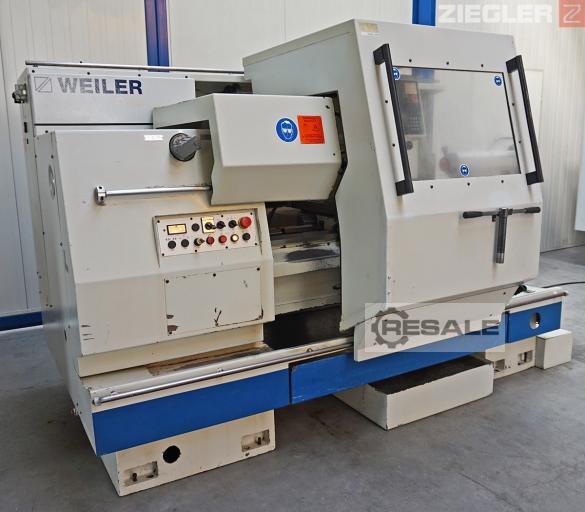

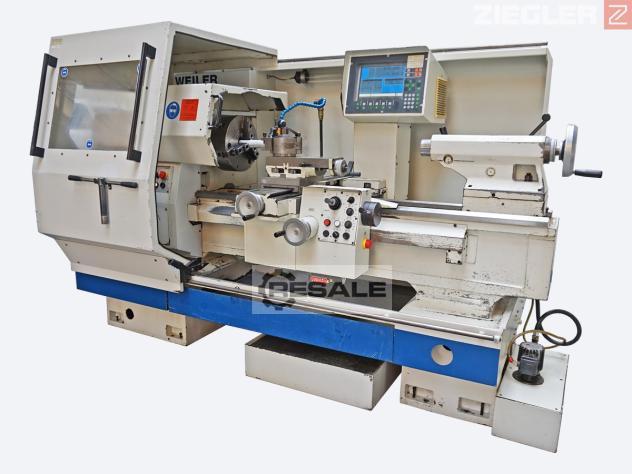

Weiler E50/1 - CNC-Drehmaschine

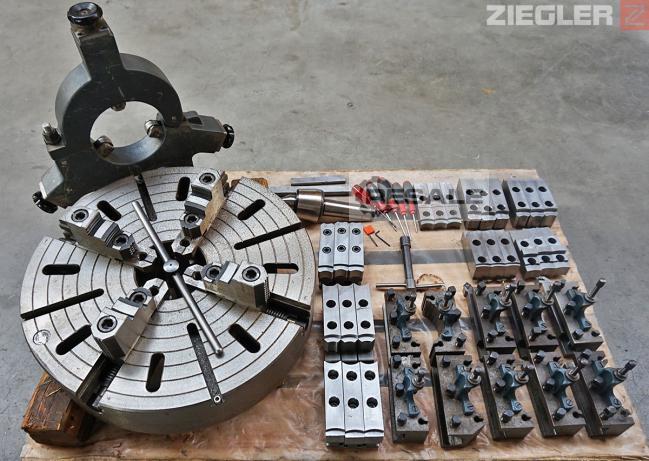

- 4-Backen-Planscheibe Ø 550 mm

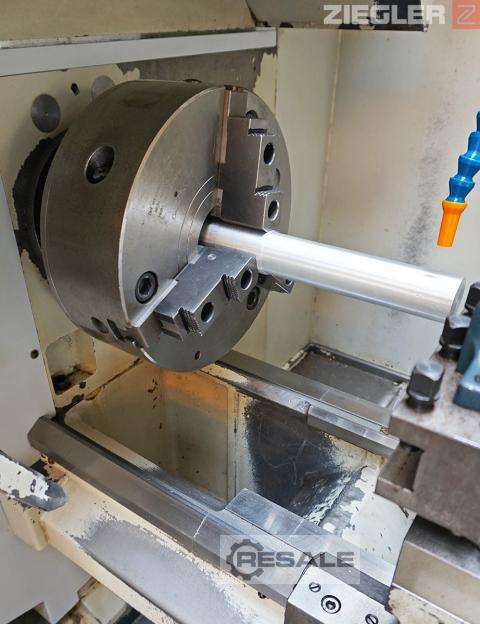

- 3-Backen-Drehfutter Ø 310 mm inkl. 4 Sätze harte Grundbacken, 1
Satz harte Aufsatzbacken, 8 Sätze weiche Aufsatzbacken
- feststehende Lünette
- mitlaufende Körnerspitze MK5

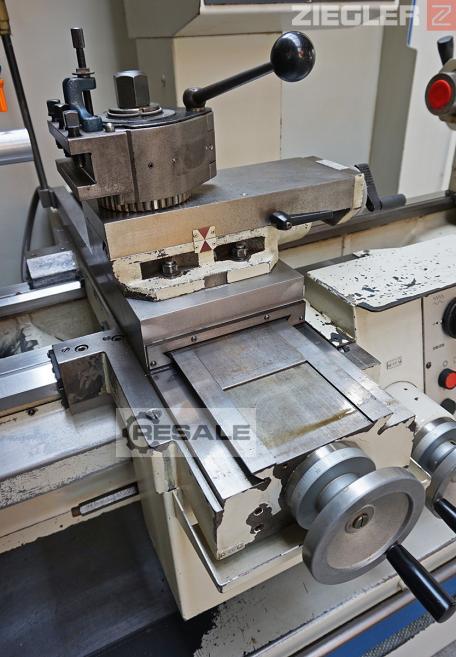

- Mulifix B Schnellwechselhalter inkl. 10 Werkzeughalter
- Einschaltzeit 32582 h
- Baujahr 1997
- inkl. Bedienungsanleitung und technische Unterlagen
Spezifikation
Arbeitsbereich:
- Spitzenweite: 1000 mm
- Spitzenhöhe: 280 mm
- Umlaufdurchmesser über Bett: 570 mm
- Umlaufdurchmesser über Planschieber: 340 mm
- Bettbreite: 350 mm
- Verschiebeweg des Planschiebers: 340 mm
- Verschiebeweg des Obersupports: 140 mm
- Planschieberlänge: 700 mm
- Planschieberbreite: 220 mm
- Bettschlittenführungslänge: 560 mm
- Drehmeißelquerschnitt (Höhe/Breite): 32 x 25 mm
Drehspindel:
- Spindelkopf nach DIN 55027: Gr 8
- Spindeldurchmesser im vorderen Lager: 100 mm
- Spindelbohrung: 66 mm
- Innenkegel der Hauptspindel: metr. 70
Hauptantrieb:
- Antriebsleistung 60% / 100% ED: 15 / 11 kW
- Max. Drehmoment an der Drehspindel: 1600 Nm
- Gesamtdrehzahlbereich: 1 - 2500 U/min
- Drehzahlbereich Getriebestufe I: 1 - 625 U/min
- Drehzahlbereich Getriebestufe II: 4 - 2500 U/min
Vorschubantrieb:
- Typ: Drehstrom-Servo-Antriebe
- Vorschubbereich längs und plan: 0 - 10 mm/U
- Vorschubkraft längs: 9000 N
- Vorschubkraft plan: 7000 N
- Eingangsgeschwindigkeit längs/plan: 7 / 3,5 m/min

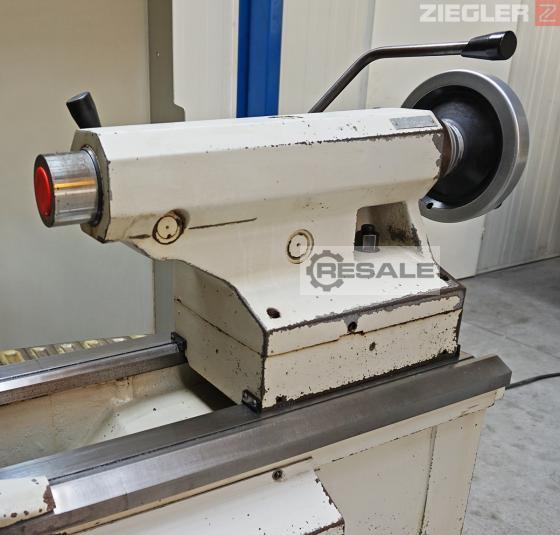

Reitstock:
- Pinolendurchmesser: 70 mm
- Pinolenhub: 160 mm
- Innenkegel der Pinole: MK5
Gewindeschneidebereich:
- Metrische Gewinde: 0,1 - 250 mm
- Zoll-Gewinde: 1/4 - 56 G/1"
- Modul-Gewinde: 0,125 - 28
- DP-Gewinde: 1 - 224
Maschinenabmessungen:
- Maße BxHxT: 2850 x 1750 x 1815 mm
- Gewicht der Maschine: 2950 kg
