Schlitzspindel: 1 St.
Anzahl der Fräsaggregate: 5
St.
Spindeldurchmesser: 50 mm
Steuerung: Weinig, PC-Nexus

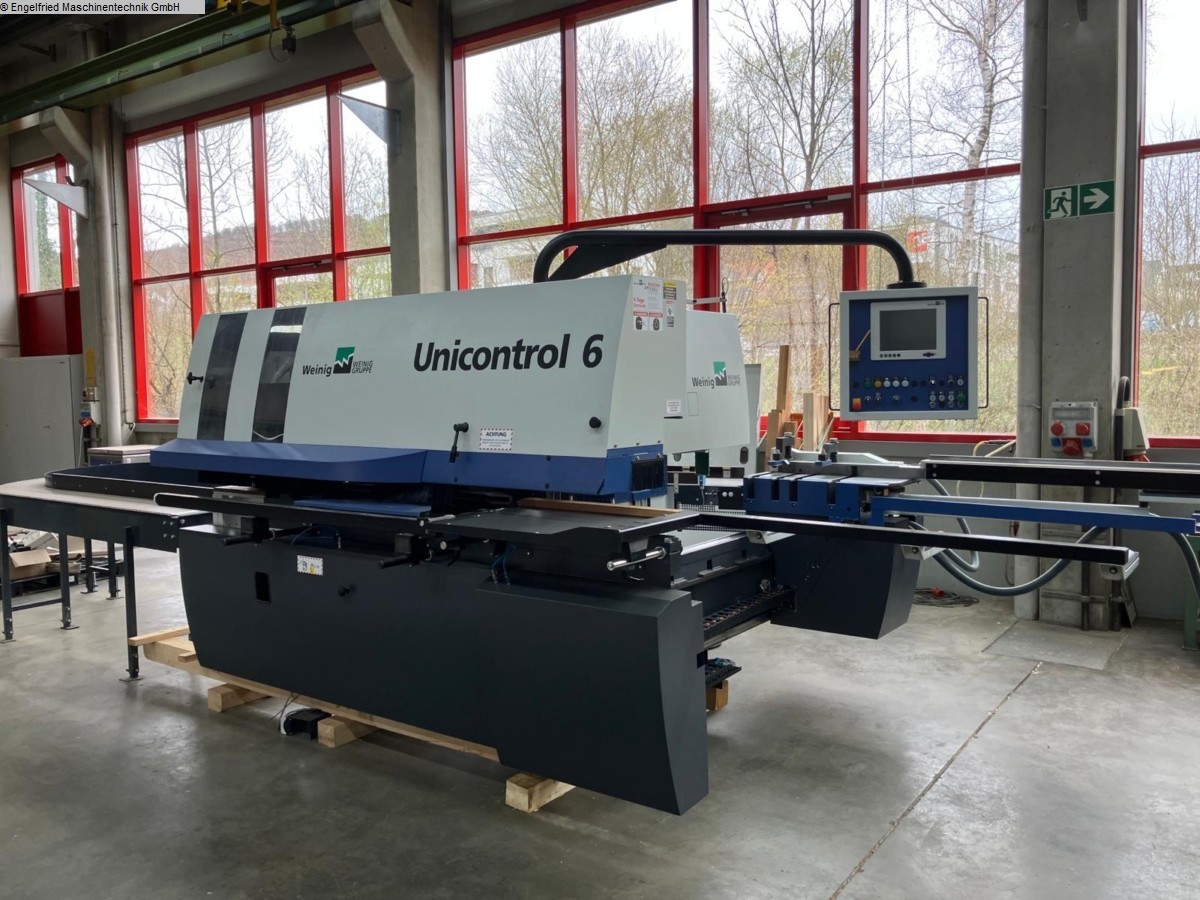

# 2774 Weinig Unicontrol 6 mit
NC-Spindeln
--------------------------------------------
Masch
ine wird derzeit überprüft!
Technische Daten
Zusammenfassung
(eventuell zusätzlich beinhaltetes Zubehör bitte
anfragen)
Pos. 1:
Ablängsäge
--------------------------------------------
>
Anzahl Werkzeuge: 1 Stk.
> Spindeldrehzahl: 2.800 U/min
>
Spindeldurchmesser: 40 mm
> Werkzeugdurchmesser max.: 400 mm
> Motorstärke: 3 kW
> Verstellweg radial pneumatisch
gesteuert auf 8 Positionen,
z.B. für Kantenrundung von
oben
> Laserrichtlicht zur Erkennung des
Sägeabschnitts
Pos. 2: Rundungsaggregat horizontal
unten
--------------------------------------------
> Position:
horizontal unten
> Motorstärke: 1,5 kW
> Spindeldurchmesser:
20 mm
> Spannlänge 25 mm
> Spindeldrehzahl: 9000 U/min
>
Werkzeugflugkreis max.: 130 mm
> Verstellweg axial mechanisch
gekoppelt mit Ablängsäge
> Verstellweg radial pneumatisch
gesteuert on/off
Längenanschlag NC
gesteuert
--------------------------------------------
>
Länge 3500 mm
> elektronischer Längenanschlag
Pos.
3: Zapf- und Schlitzspindel
--------------------------------------------
> Anzahl
Werkzeuge: variabel, Verstellung stufenlos, NC
>
Werkzeugspannlänge: 320 mm
> Spindelhub vertikal: variabel 254
mm, Verstellung stufenlos, NC-gesteuert
> Spindeldrehzahl: 3500
U/min
> Werkzeugflugkreis max. 320 mm
> Spindeldurchmesser: 50
mm
> Werkzeugdurchmesser max.: 320 mm
> Motorstärke: 11 kW
Pos. 4: 1. Profilierspindel (Gleich- und Gegenlauf)
--------------------------------------------
> Position:
vertikal rechts
> Anzahl Werkzeuge: 1 Stk.
>
Werkzeugspannlänge: 120 mm
> Spindeldrehzahl: 6000 U/min
>
Spindeldurchmesser: 50 mm
> Werkzeugflugkreis max.: 232 mm
>
Motorstärke: 7,5 kW
Pos. 5: 2. Profilierspindel
--------------------------------------------
> Position:
vertikal rechts
> Anzahl Werkzeuge: variabel, Verstellung
stufenlos, NC
> Werkzeugspannlänge: 320 mm
> Spindelhub
vertikal: variabel 254 mm, Verstellung stufenlos, NC-gesteuert
>
Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
>
Werkzeugflugkreis max.: 232 mm
> Motorstärke: 11 kW
2
Vorschubwalzen gegenüber der Spindel axial pneumatisch gesteuert, 2
Positionen
Sprossenführung bestehend
aus:
Führungslineal im Anschlag (Bereich Gleichlaufspindel),
Sprossenstützleiste von oben im Bereich von Profilfräsaggregat
vertikal rechts
und Profilierspindel.
Pos. 6:
Profilfräsaggregat horizontal oben
--------------------------------------------
> Spannlänge:
40 mm
> Spindeldurchmesser: 40 mm
> Motorstärke: 3,0
kW
> Drehzahl 9.000 U/min
> Werkzeugflugkreis max. 130
mm
> Verstellweg axial 30 mm, 8 Positionen
> Verstellweg
radial 125 mm, 8 Positionen
Pos. 7: 3. Profilierspindel
(Beschlagspindel)
--------------------------------------------
> Position: vertikal rechts
> Werkzeugspannlänge: 160 mm
> Verstellweg axial 115 mm, 8 Positionen
> Verstellweg radial
110 mm, 8 fach-Revolver
> Spindeldrehzahl: 5850 U/min
>
Spindeldurchmesser: 40 mm
> Werkzeugflugkreis max.: 210 mm
>
Motorstärke: 3,0 kW
Pos. 8: Profilfräsaggregat/Nutaggregat
von unten
--------------------------------------------
>
Motorstärke: 3,0 kW
> Werkzeugspannlänge: 125 mm
>
Verstellweg axial 100 mm, 8 Positionen
> Verstellweg radial 100
mm, 8-fach Revolver
> Spindeldrehzahl: 5850 U/min
>
Spindeldurchmesser: 40 mm
> Werkzeugflugkreis max.: 200
mm
Weitere Merkmale
--------------------------------------------
>
online-fähig
> Umfälzeinrichung zum aussrissfreien
Umfälzen
> Doppelteilepaket
> Rückfördereinrichtung für
1-Mann-Bedienung: Lamellenförder
> Bildschirmsteuerung
>
Schrägfenstereinrichtung
> elektronische Winkelanzeige für
Schrägfenster
> Industrie-PC, Touchscreen mit Windows
PC-Steuerung/NEXUS
> mit Weinig
Typenfertigungsprogramm
Absaugstutzendurchmesser:
-------
-------------------------------------
Ablängsäge 80
mm
Schlitzspindel 140 mm
Profilspindel 1 140
mm
Profilspindel 2 140 mm
Beschlagspindel 120 mm
Nutgerät
von oben 80 mm
Nutgerät von unten 80
mm
Option:
gebrauchte Werkzeuge Oertli IV 68/78 Holz und
Holz-Alu (siehe Lagernummer 6813)

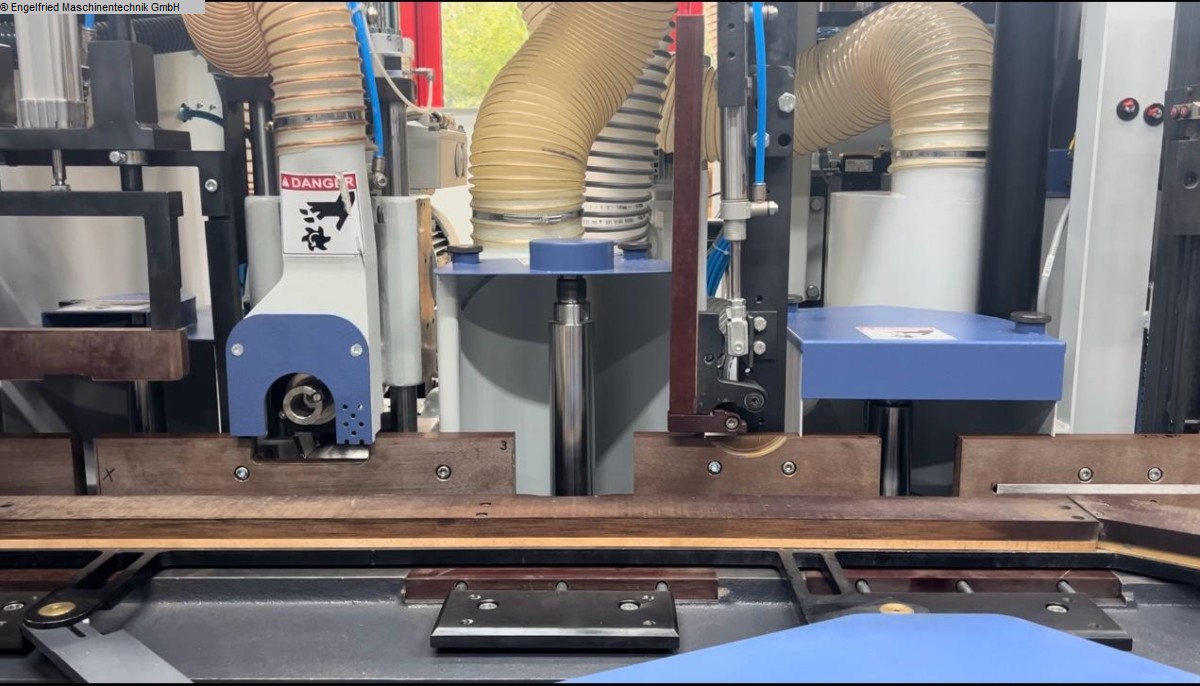

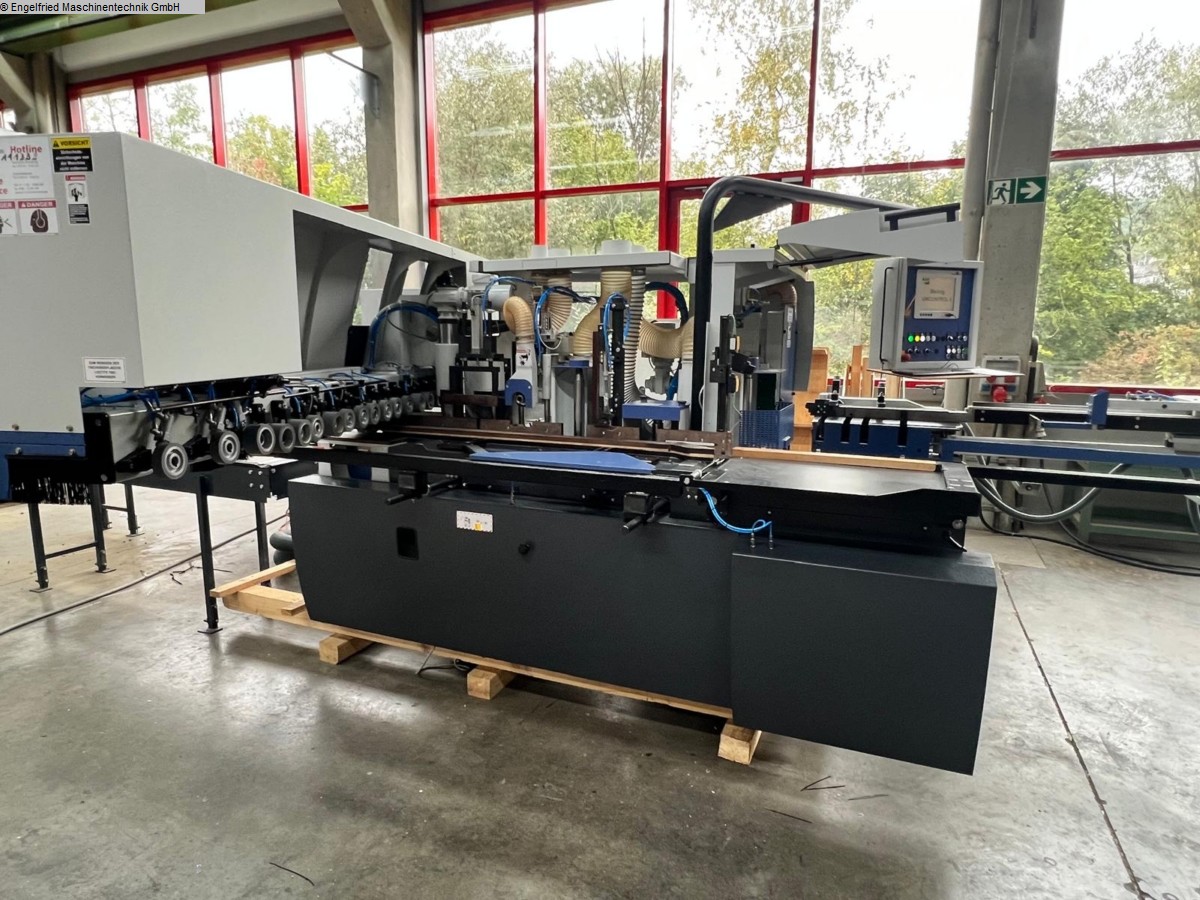

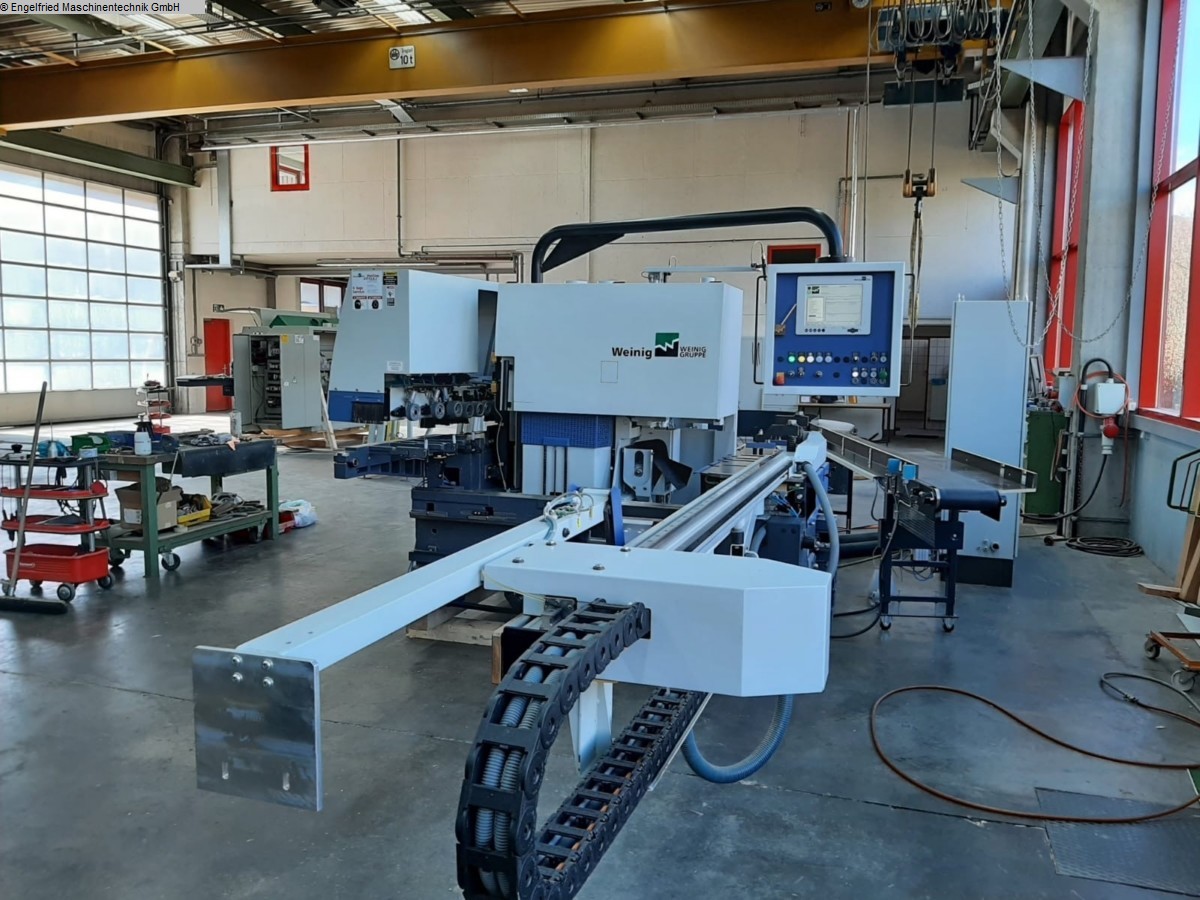

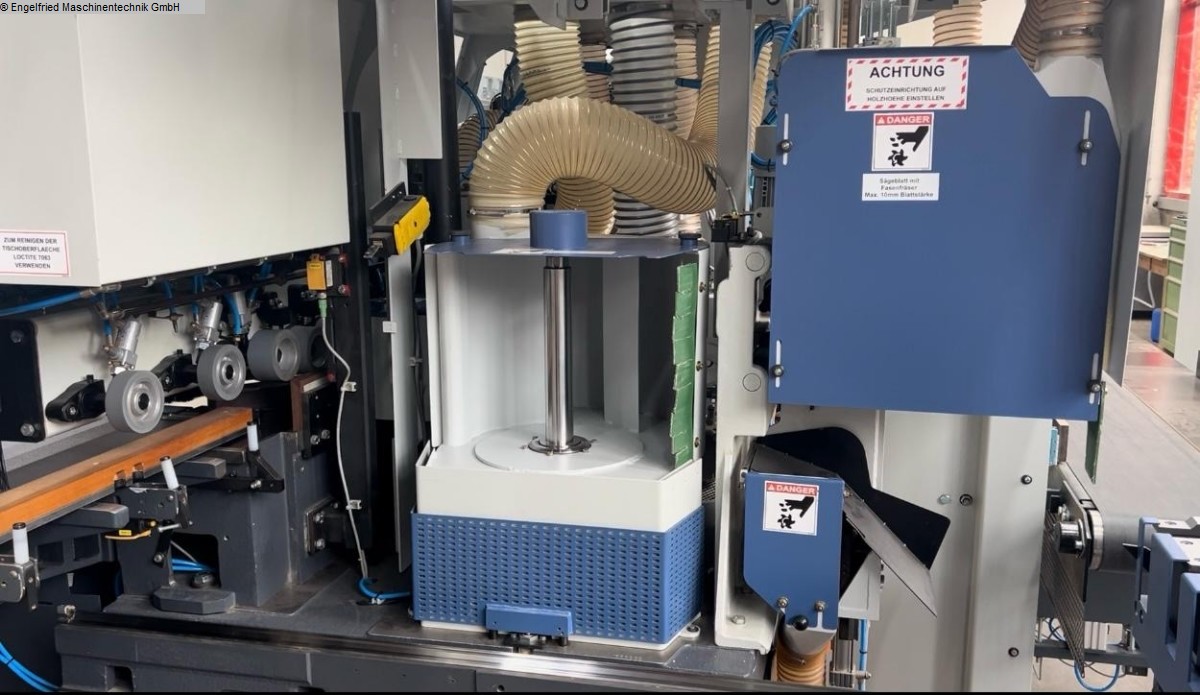

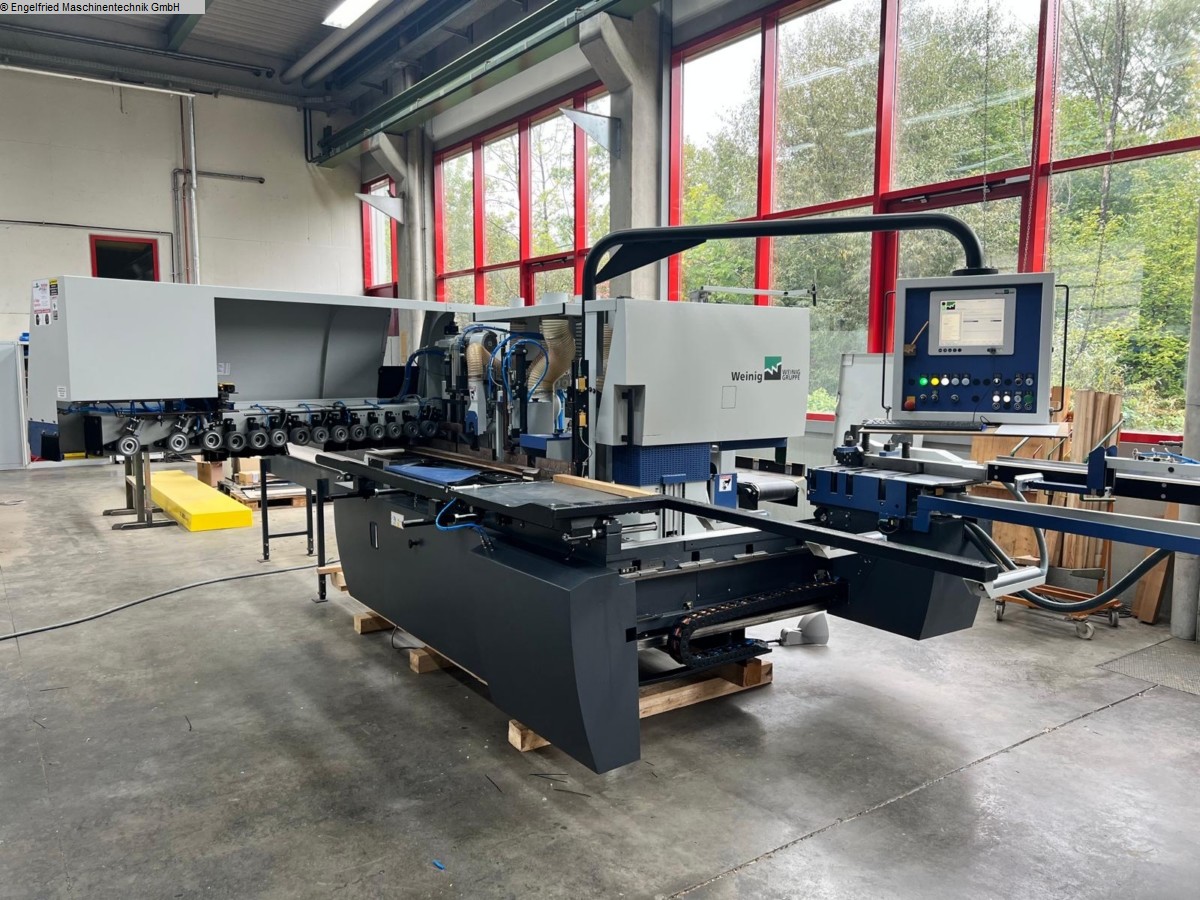

Bilder aus Archiv von
baugleicher Maschine.
Sollten die technischen Eigenschaften
dieser Maschine Ihren Vorstellungen
nicht entsprechen, setzen Sie
sich bitte mit uns in Verbindung. Unser
langjährig erfahrenes
Team unterstützt Sie gerne bei eventuellen Anpassungen
bzw. bei
der Suche nach einer Ihren Anforderungen entsprechenden
Maschine!
(technische Daten laut Hersteller - ohne Gewähr
!)
