Anzahl der Spindeln: 4 St.
Anzahl der Werkzeugsätze: 11
St.
Spindeldurchmesser: 50,40 mm
Spindellänge: 285,125
mm
Länge: 4000 mm
Breite: 2000 mm
Höhe: 2200
mm

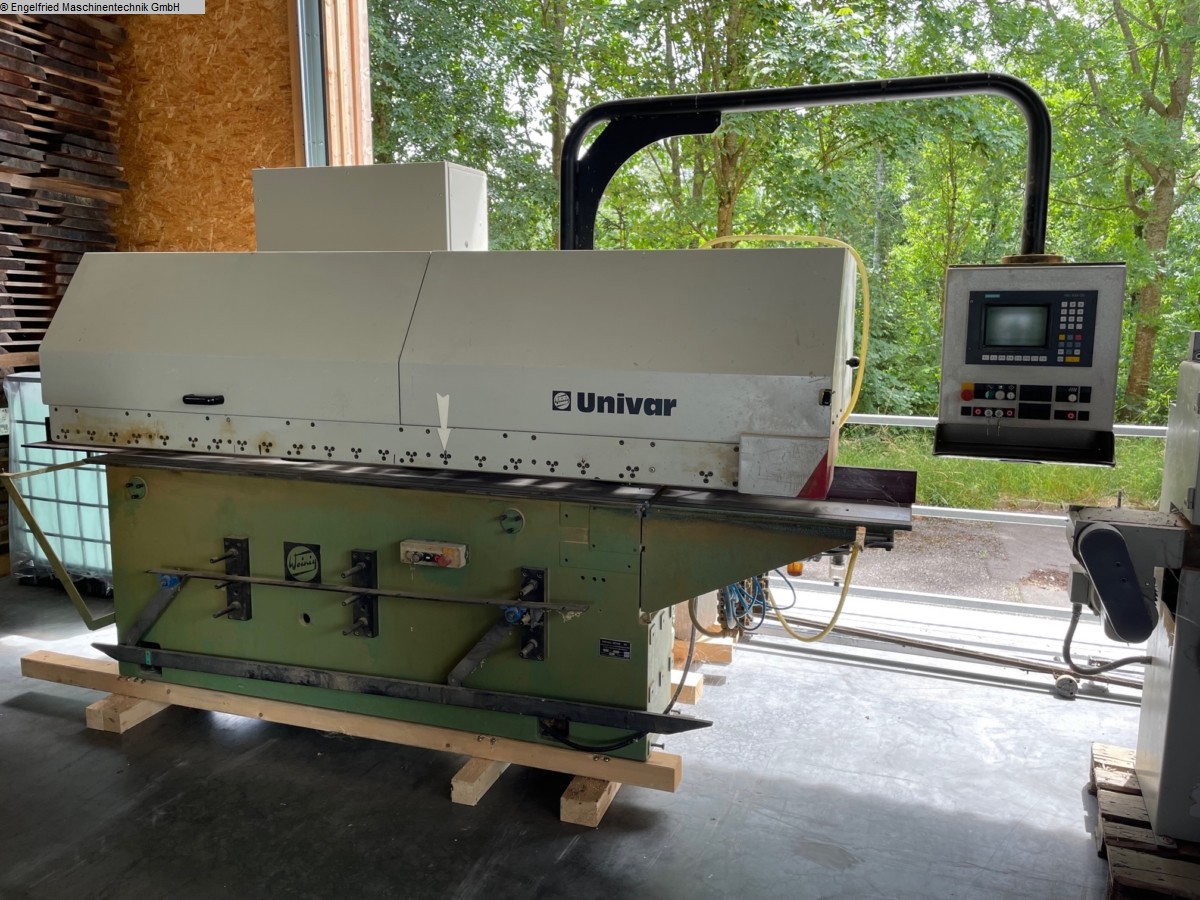

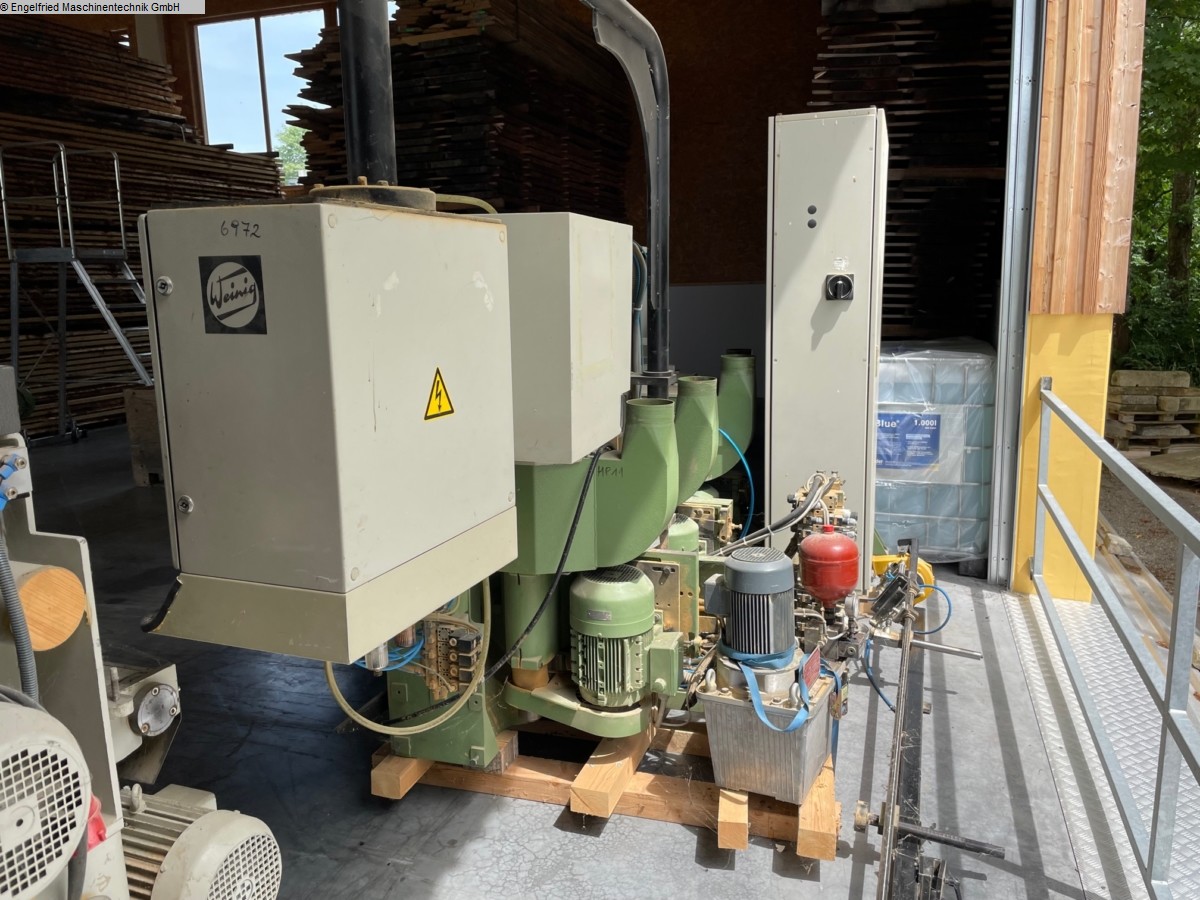

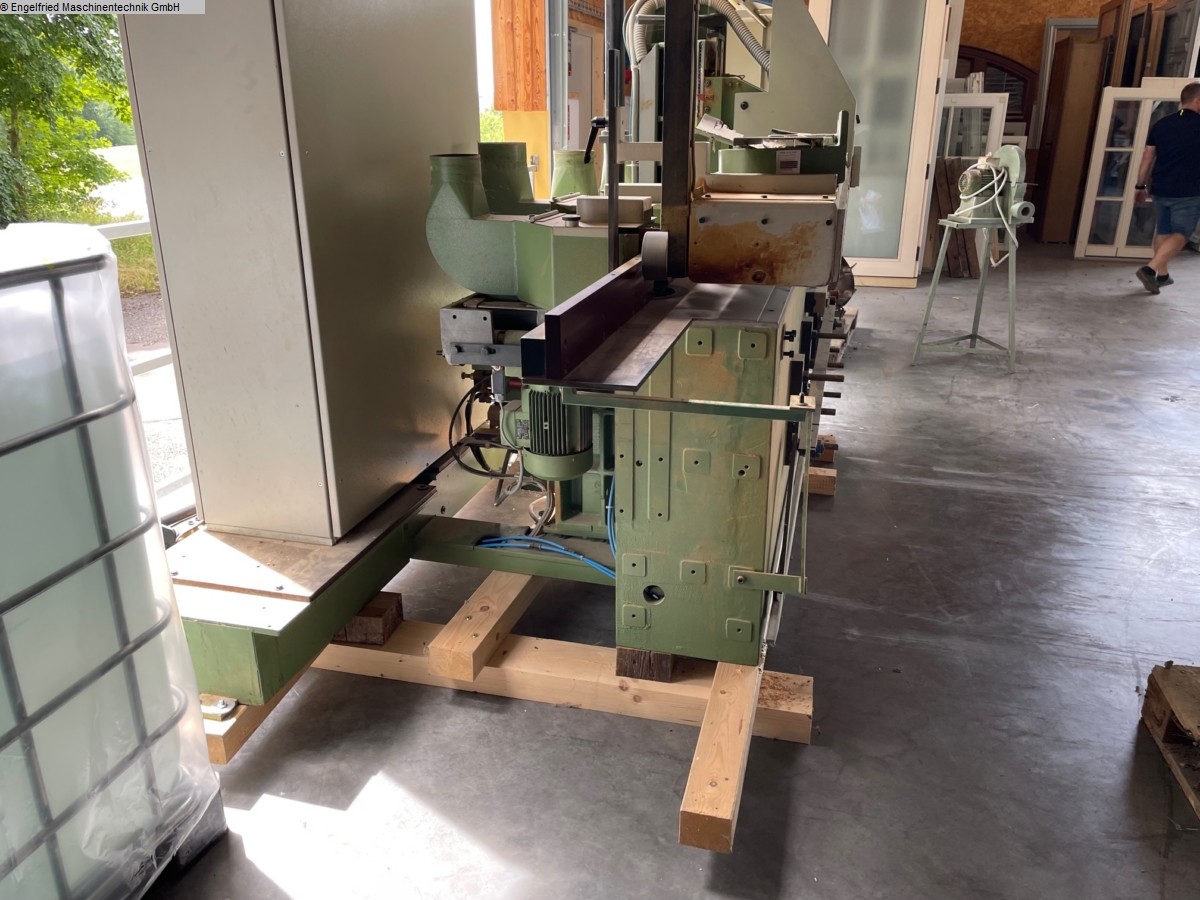

Weinig Univar 10/3
Umfälzautomat
---------------------------------
Zum
Umfräsen von Fenstern, Türen und ähnlichem mit
ungleich
umlaufenden Profilen. Maschine geeignet für Holzstärke
68 bis 92 mm
Zeitbedarf pro Rahmenumfräsung, mittlerer
Größe 1,20 x 1,20 m - ca. 2 Min.
Die verfügbaren
Werkzeugpositionen werden per Wahlschalter vom
Bedienpult
abgerufen.
Maschine mit 3 hydraulisch
gesteuerten rechten Präzisions-
Hubspindeln zur Aufnahme von 3
Werkzeugsätzen, 2 x 95 mm Spindelhub pro Spindel
Der Spindelhub
erfolgt in einer U-Bewegung, damit für Kurzteiledie Öffnung
im
Fräsanschlag so klein als möglich bleibt. Spindelhub
horizontal fein
regulierbar für beide Werkzeugpositionen von der
Bedienerseite.
Zentralschmierung für die
Spindeleinheiten.
Zum ausrißfreien Umfräsen von
Fensterflügeln oder Rahmen bzw. Türen ist die 1.
Spindel im
Rechts-Links-Lauf wählbar.
Jeweils die letzten 100 mm eines
Rahmenendes taucht diese Spindel mit dem
entsprechenden
Gleichlaufwerkzeug in das vorbeilaufende Holz ein. Hierdurch
wird
vermieden, dass das Werkzeug der nachfolgenden Frässpindel, im
Gegenlauf
arbeitend, Ausrisse verursacht. Aushub der ersten 7
Transportwalzen mittels
Fußtaster. Durchlaufzeit wird dadurch
verkürzt. Eine zusätzliche
Auflageschiene erlaubt auch ein
Umfräsen großformatiger Rahmen.
Durchgehender, kettenloser
Gummiwalzenvorschub mit extrem
kurzem Walzenabstand.
Höhenverstellung des Vorschubbalkens
elektrisch ablesbar.
Elektrische Ausführung nach VDE.
Maschine inkl.
Bedienungswerkzeuge, jedoch ohne
Bearbeitungs-
werkzeuge.
Technische
Daten:
Arbeitsbreite min. 40 mm
Arbeitshöhe min. 30 mm,
max. 100 mm
1. Profilierspindel (Gleich- und
Gegenlauf)
----------------------------------------------------
Motorstärke Hubspindel 11,0 kW
Spindeldrehzahl 6000
UpM
Spindeldurchmesser 50 mm
Spannlänge 285
mm
Werkzeug-Nullflugkreis 112 - 140 mm
Max. Werkzeug - D : 232
mm
Spindelhub vertikal 2 x 95 mm fuer 3
Werkzeuge
Grundstellung unter Tisch 10 mm (verstellbar bis 20
mm)
Spindelhub horizontal 80 mm
mit
Gleichlauf-Eintauchautomatik
2. Profilierspindel
----------------------
Motorstärke
Hubspindel 11,0 kW
Spindeldrehzahl 6000 UpM
Spindeldurchmesser
50 mm
Spannlänge 285 mm
Werkzeug-Nullflugkreis 112 - 140
mm
Max. Werkzeug - D : 232 mm
Spindelhub vertikal 2 x 95 mm
fuer 3 Werkzeuge
Grundstellung unter Tisch 10 mm (verstellbar bis
20 mm)
Spindelhub horizontal 80 mm
3.
Profilierspindel
----------------------
Motorstärke
Hubspindel 11,0 kW
Spindeldrehzahl 6000 UpM
Spindeldurchmesser
50 mm
Spannlänge 285 mm
Werkzeug-Nullflugkreis 112 - 140
mm
Max. Werkzeug - D : 232 mm
Spindelhub vertikal 2 x 95 mm
fuer 3 Werkzeuge
Grundstellung unter Tisch 10 mm (verstellbar bis
20 mm)
Spindelhub horizontal 80 mm
4. Profilspindel -
Beschlageinheit
rechts
-------------------------------------------------
Zum
Einfräsen der Beschlagnute im Umfräsgang
bzw. zum Nuten im
Längsprofil.
Pneumatische Horizontalbewegung mit
Wahlschalter
im Bedienpult.
Motor 2,2 KW
Drehzahl 6.000
Upm
Spindeldurchmesser 40 mm
Spannhöhe 125 mm, 2 Werkzeuge
Werkzeugflugkreis min. 140 mm, max. 180 mm
Motorstärke
Vorschub 1,1 kW
Vorschubgeschwindigkeit 6 - 12
m/min.
Vorschubwalzen - D : 95 mm
Vorschubwalzenbreite 50/30
mm
Vorschubwalzenabstand 100/120
mm
--------------------------------
Bildschirmsteuerung
mit 150 Programmen. 1 Programm
ist jeweils 1 Einzelteil und
beinhaltet 2 Endprofile
und 1 Längsprofil. Pro Programm sind für
die Endenbearbeitung
aus 20 unterschiedlichen Profilen 2
auswählbar, für die
Längsbearbeitung aus 40 unterschiedlichen
Profilen
1 auswählbar (im Wenderbetrieb 2).
Bei der
Fertigung, z.B. eines Rahmens, können bis zu
8 unterschiedliche
Programme (Teile) gespeichert werden.
Der Programmspeicher
kann so organisiert werden, dass bis zu
18 Rahmen oder Flügel mit
je max. 8 Teilen speicherbar
sind.
Fertigungsmöglichkeiten:
- Einzelteile
-
Doppelteile
- rahmenweise
- serienweise
-
Umfräsen
Dateneingabe über Tastatur mit
integrierter
Bedienerführung und
Fehlerdiagnose.
----------------------------------
Länge:
4000 mm
(Länge Rahmenfräslineal: 4500 mm)
Breite: 2000
mm
Höhe: 2200 mm
(Technische Angaben laut Hersteller,
ohne Gewähr !)
