Baujahr: 2006 Jahr
Modulbereich: ab 0,5 mm
Verfahrweg - x:
1800 mm
Verfahrweg - y: 200 mm
Verfahrweg - z: 650
mm
Steuerung:
Technische Daten:

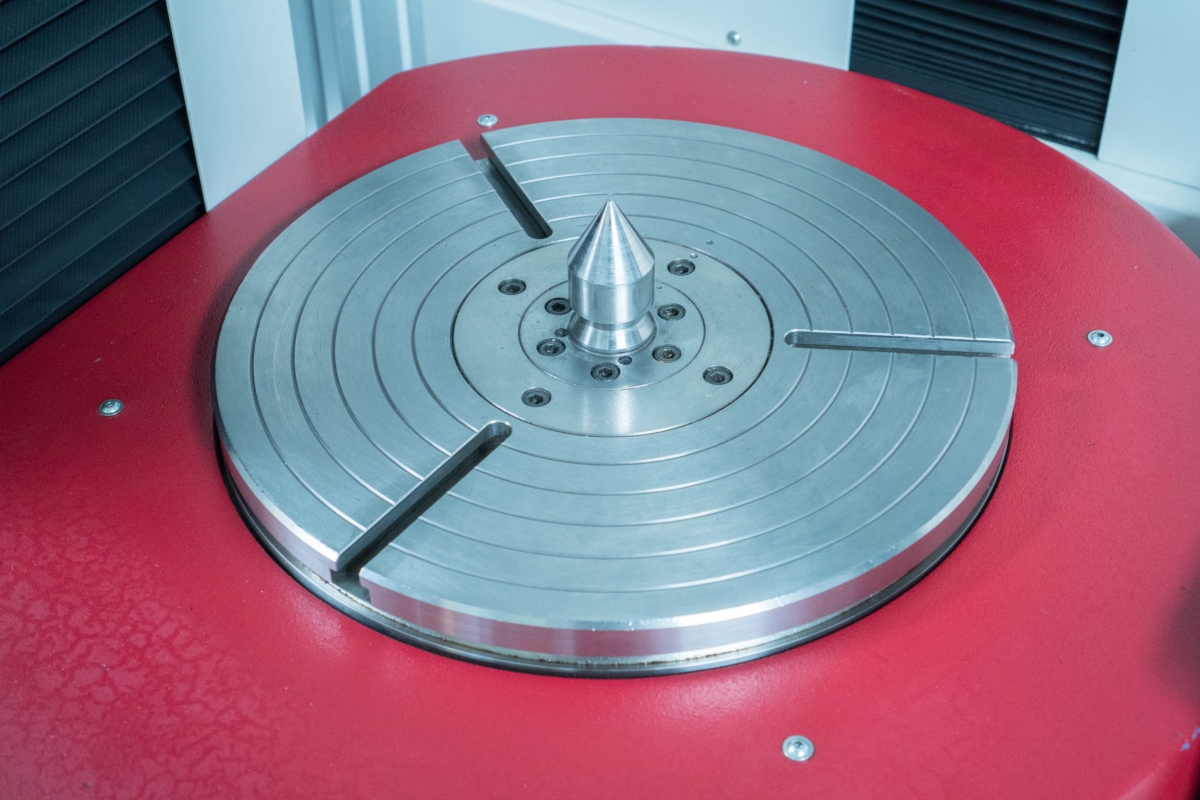

• Max. Rundtisch
Werkstück Durchmesser = 5 bis 400mm
• Max. Rundtisch Belastung
= 180kg
• Verfahrwege X= 1800mm Y=200mm Z=650mm
•
Gegenhalter Messbereich = 20 bis 900mm
• Modul Messbereich ab
0,5mm
• Max. Zahnstangenlänge = 1200mm
• 6x
Tasterwechsler inkl. 6x SP600M Teller
• Temperaturkompensation
der Maschine
• Aktive Luftdämpfung der Maschine
• Baujahr
2006

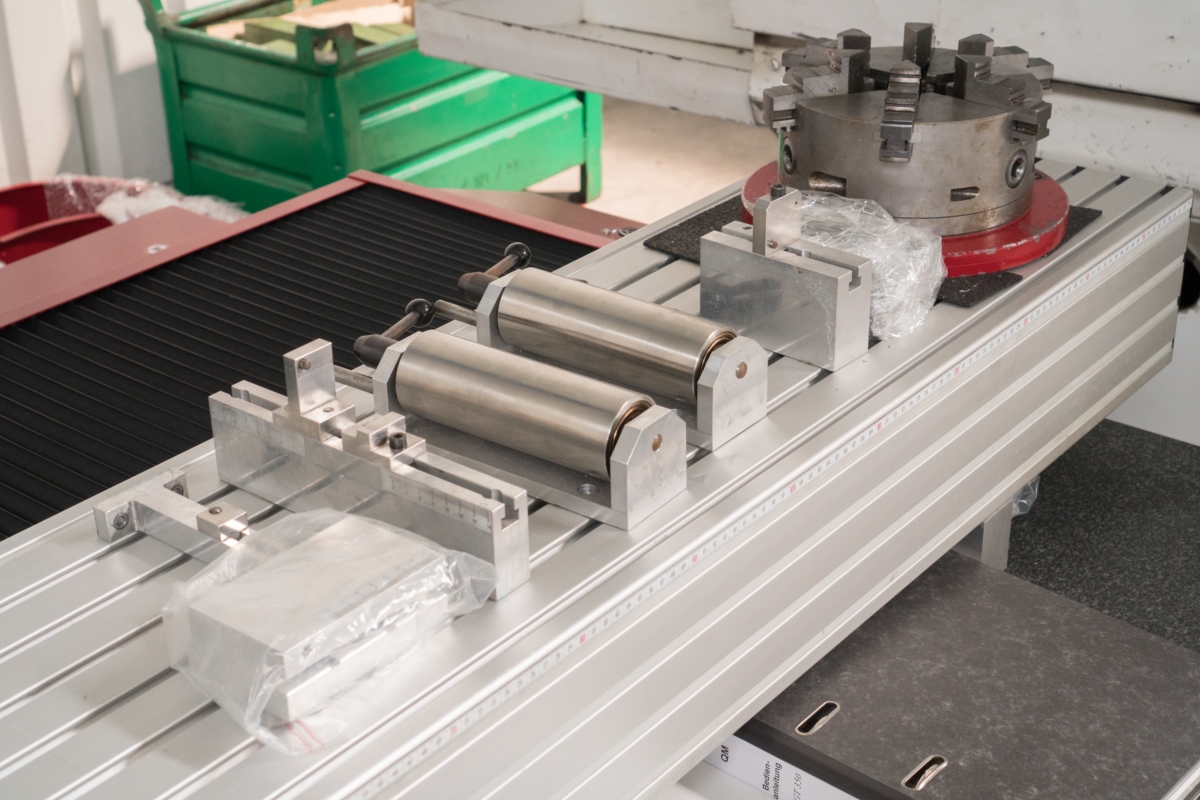

• Zubehör wie, Mitnehmer, Referenzkugel etc. wie
abgebildet
• Backenfutter D=250mm mit innen und außen
Backen
Die folgenden Softwaremodule sind
enthalten:
• TMain - Programmverwaltung
• TStylus –
Taster Verwaltung
• TCali – Taster Kalibrierung
• TAmo
– Rechnerische Achslagenbestimmung
• TGear -
Stirnradmessprogramm
• TShaft – Programm für Mass-,Form, Lage
und scannen von unbekannten
• Konturen
• TWorm –
Schneckenmessprogramm
• TRack – Zahnstangen Software
•
Die Parameter eines unbekannten Zahnrades, Modul (mn),
Schrägungswinkel
(ß) und Eingriffswinkel (a), können mit
TReverse bestimmt werden.
• Statistikprogramm, statistische
Auswertung für Stirnrad-, Kegelrad-
und
Schneckenprüfung
