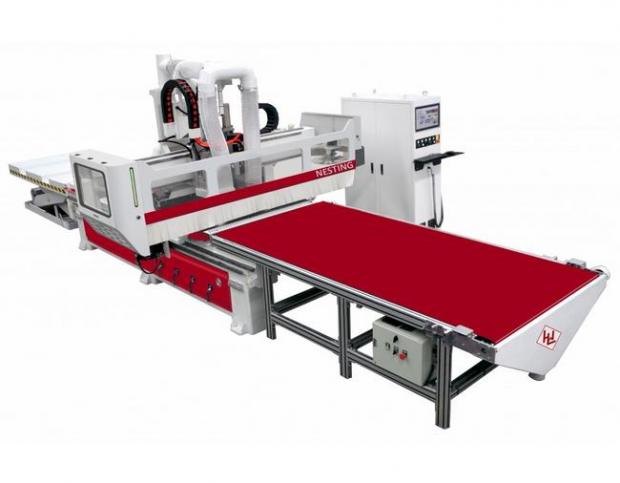

WINTER CNC BEARBEITUNGSZENTRUM ROUTERMAX-NESTING 2130 DELUXE
MIT HERSTELLERGARANTIE UND RECHNUNG
Technische Daten
Verfahrbereich (X, Y, Z) in mm 2900, 2160, 200
Arbeitsbereich (X, Y, Z) in mm 2850, 2130, 70
Lade- Entladegeschwindigkeit 15 m/min
Frässpindel luftgekühlt HSD / Italien 9,6 KW HSK 63 (optional 11 kW
HSK 63F)
Spindeldrehzahl stufenlos 24.000 U/min
Werkzeugwechsler, Karussell 8-fach, mitfahrend

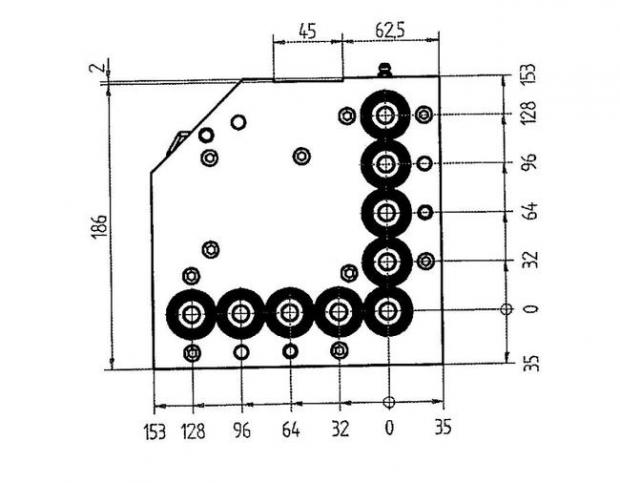

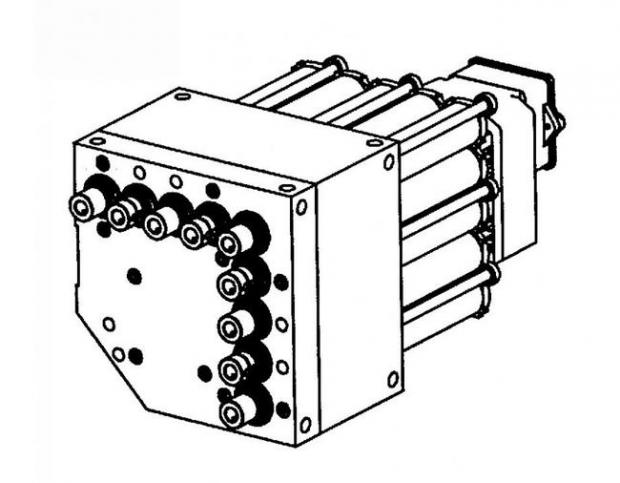

Bohraggregat vertikal 5 + 4 FAM / Italien
5 Spindeln in Y-Richtung, Bohrabstand 32 mm
5 Spindeln in X-Richtung, Bohrabstand 32 mm
Verfahrsystem (X & Y Achse) Zahnstangen-Ritzelantrieb
Verfahrsystem (Z Achse) Kugelrollspindel
Verfahrmotoren AC Servo Motoren YASKAWA
hochgenaue THK Linearführungen mit Langzeitschmiereinheit in X, Y, Z
Achse
SHIMPO Getriebeantrieb
maximale Verfahrgeschwindigkeit 80 m/min
maximale Arbeitsgeschwindigkeit 25 m/min
Arbeitsgenauigkeit 0,05 mm
Vakuum - Rastertisch mit 4 Sektionen

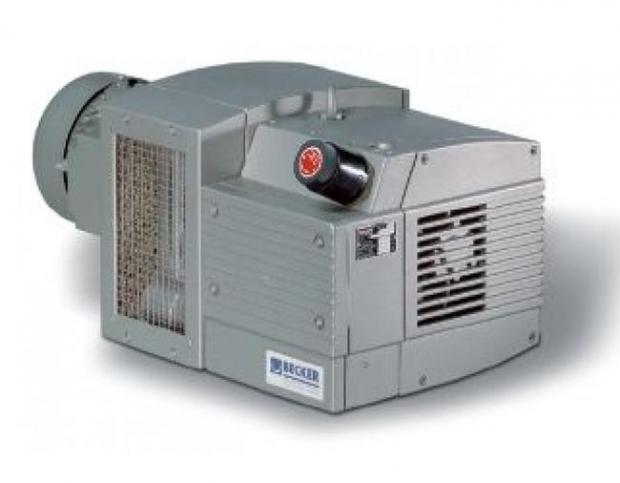

BECKER Vakuumpumpe trockenlaufend, luftgekühlt, 2 x Leistung 129
m³/h - 258 m³/h
Werkstückpositionierung, pneumatisch absenkbare Anschläge je 2
Stück in X und Y
Werkzeuglängen Sensor
CAD/CAM Software EXICAM
Steuerung OSAY
Schnittstelle Ethernet/ USB/ Compact Flash Card
Sicherheitslichtschranke Vorschrift nach EN 848-3 (optional einseitig,
zweiseitig oder dreiseitig je nach Aufstellungsgegebenheiten vor
Ort)

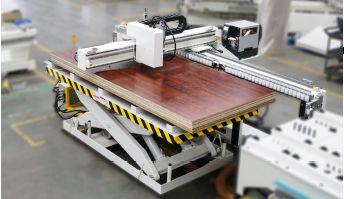

Beschickung über hydraulischen Scherenhubtisch
Das Werkstück wird mit Vakuumsaugern die am Portal fixiert und vom
Scherenhubtisch in die Maschine gezogen.
Nach dem Nesting wird das Material durch einen Schieber auf das
Transportband des Abschiebetisches gebracht.
Elektroanschluss 3 Phasen 400 V, 50 Hz
Betriebsumgebungstemperatur 0-45°C
Abmessungen (L, B) in mm 2900, 8800
Gewicht 6500 kg
Liefermodalitäten auf Anfrage!
Bezahlung
Per Überweisung im Voraus oder bar bei Abholung im
Auslieferungslager.
Leasing, Finanzierung oder Mietkauf zu Top-Konditionen direkt bei uns
möglich!
Besichtigung
Werktags von 8-18 Uhr in 04159 Leipzig, Druckereistr. 8 nach
vorheriger Absprache möglich.
Deutschland
