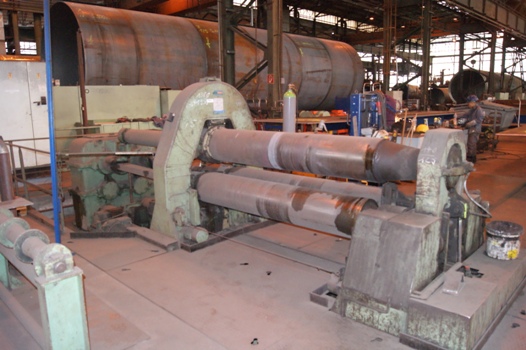

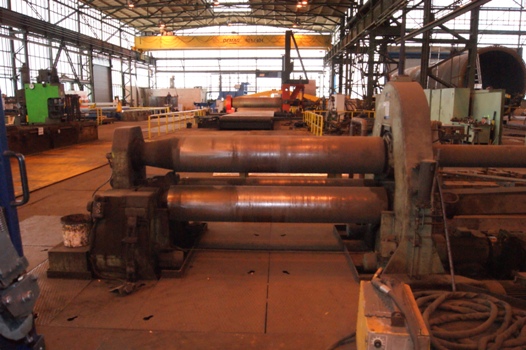

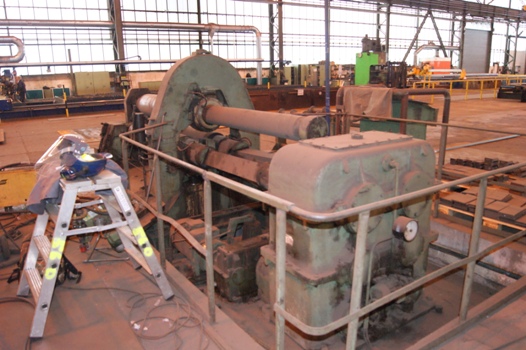

DREI-WALZEN-BLECHBIEGEMASCH. m. Konischbiegen u. Anbiegen, gebraucht
Three rollers bending m/c with conical and prebending, used
Typ / type:
UBBDA 32 x 2000
Hersteller / make:
Schwermaschinenbau Wildau
Baujahr/ new:
1984
Arbeitsbereich, Blechbreite max. / max. working length:
2000….2100 mm
max. Blechdicke bei größter Blechbreite
beim Runden (kalt) /max. sheet thickness
at max.working length at bending(cold):
32 mm ( 270 MPa)
Beim Anbiegen (kalt) /
at prebending(cold):
23 mm
Kleinste Blechdicke bei größter Blechbreite/
min. sheet thickness at max. working length:
4 mm
Biegewalzen / bending rollers :
oben: 1 Stück , unten: 2 Stück
Angetrieben / driven:
2 Unterwalzen/ bottom rollers
Oberwalzendurchmesser / diameter of top roller:
382 mm
Unterwalzendurchmesser / diameter of bottom rollers: 360
mm
Hubverstellung der Unterwalzen/
stroke of adjustment of bottom rollers:
240 mm
Hubgeschwindigkeit / speed of adjustment
schnell / fast:
120 mm/min
langsam / slow:
60 mm/min
Biegegeschwindigkeit/ speed of bending:
8,6 m/min
min. Biegeradius bei max.Blechdicke u.-breite /
min. bending radius at max. sheet thickness and length: 620
mm
Kleinster Biegeradius bezogen auf Oberwalzendurchmesser/
min. bending radius in relation to diameter of top rollers:
210 mm
Max. Schrägstellung der Unterwalze/max. slanting of bottom roller:
90 mm (2,05 °)
Hauptantrieb / main drive:
2 x 16,5 kW
Gewicht / weight :
26000 kg
Gesamtanschlußwert / power required:
ca. 60 kVA/ 380 V/ 50 Hz
Deutschland
