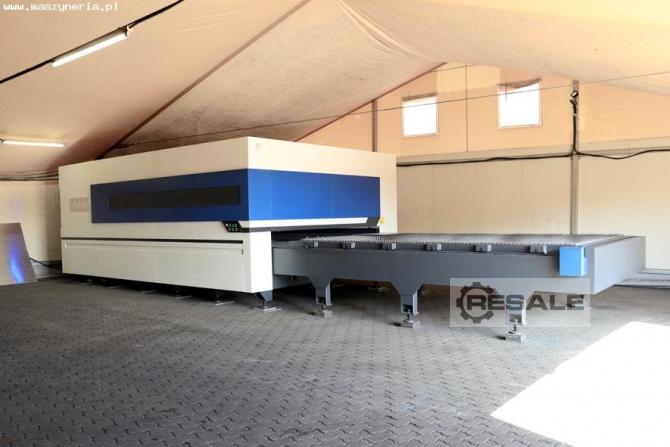

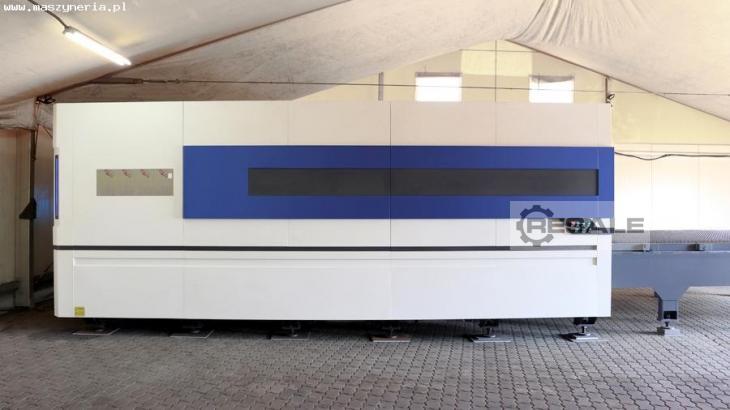

Der Laser WUXI CHEERON QY-LC1500-2540 wurde 2020 von der Marke Wuxi
Cheeron Qingyuan Laser Technology Co. hergestellt. Die Maschine ist
neu, sie wurde erst nach dem Kauf für einen Testlauf mitgeliefert.
Das Gerät verwendet eine Laserquelle von IPG Photonics (Deutschland).
Der 3-Achsen-Glasfaserlaserschneider hat eine Leistung von 1500 W und
eine große Arbeitsfläche von 4000 x 2500 mm. Das moderne Design des
Lasers garantiert viele Verarbeitungsmöglichkeiten, da er mit zwei
automatischen Blechladetischen, einer Schneidkammer, einem großen

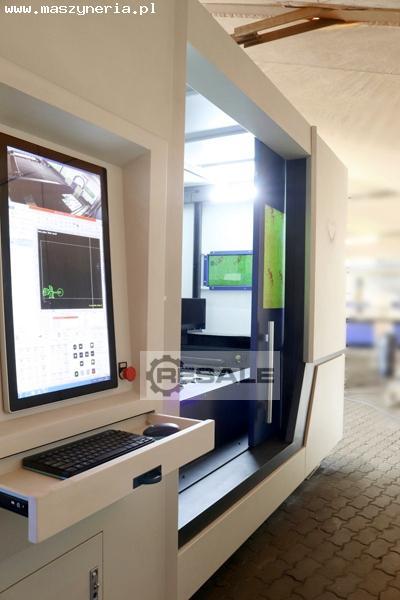

LCD-Bildschirm und umfangreichen Geräten ausgestattet ist.
Lasertechnische Parameter:

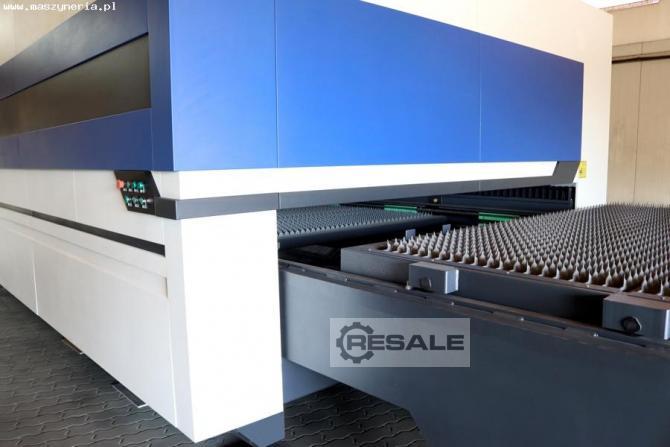

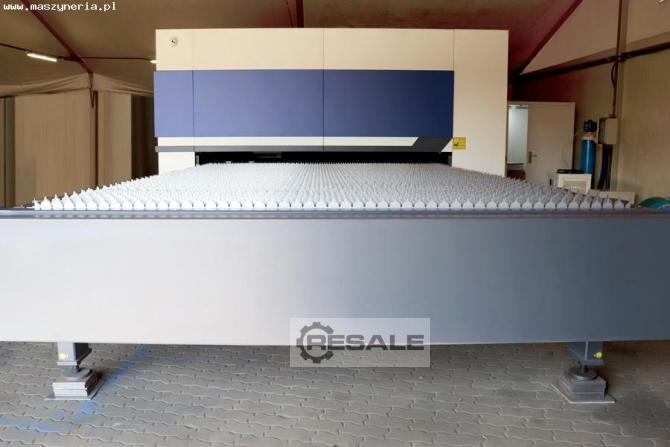

- zwei automatische Fütterungstische: 4000 x 2500 mm
- Schneidarbeitsfläche: 4000 x 2500 mm
- geschlossene, beleuchtete Schneidkammer mit starker Gasentnahme
- HD-Kameras zur Betrachtung in der Schneidkammer und zur externen
Betrachtung von Ladetischen

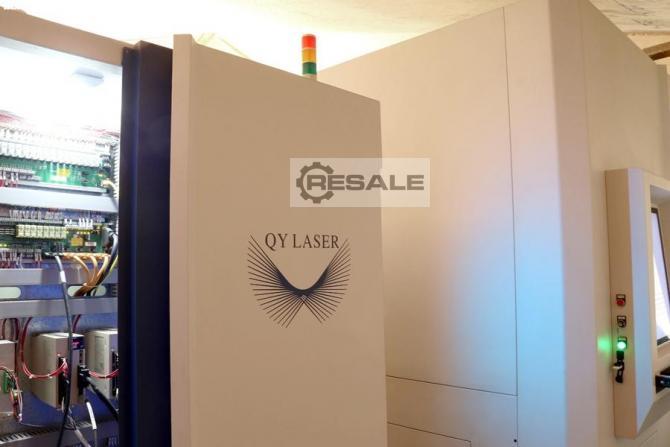

- ein geschlossener Behälter mit einem Schaltschrank,
zusammenarbeitenden Geräten und verschiedenen Arten von
Anbaugeräten
- Laserleistung: 1500 W.
- Laserwellenlänge: 1070 nm
- Beschleunigung: 1,0 G.
- Energieverbrauch: 15 kW
- Stromversorgung: 5-adrig, 3-phasig 400 V (+ -5%), 50 Hz (+ -1%)
- Höchstgeschwindigkeit: 90 m / min
- Mindestbreite der Schnittlinie: 0,15 mm (für Materialien mit einer
maximalen Dicke von 0,4 mm), abhängig von der Dicke
- mechanische Präzision des Tisches: + -0,05 mm
- Genauigkeit der Wiederholgenauigkeit der Positionierung der X-, Y-
und Z-Achse: + -0,02 mm
- Schnittdicke, schwarzer Stahl: maximal 16 mm, für Massenproduktion
12 mm
- Schnittdicke, Edelstahl: maximal 8 mm, für Massenproduktion 6 mm
- Aluminiumschnittstärke: 3 mm

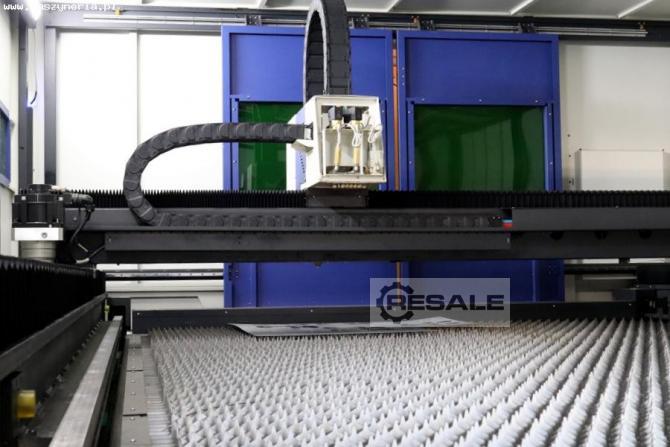

Die wichtigsten Komponenten des Glasfaserschneiders:
- Laser-Autofokuskopf: WSX-Laserkopf
- Laserquelle: IPG (Deutschland) hat vom Hersteller angegeben, dass
die Lebensdauer der Laserquelle je nach Belastung 100.000 bis 70.000
Stunden beträgt
- optisches System (Großbritannien)
- Einzelservo-X-Achsenantrieb: 1000 W (Fuji, Japan)
- Einzelservo-Y-Achsenantrieb: 2000 W (Fuji, Japan)
- Einzelservo-Z-Achsenantrieb: 750 W (Fuji, Japan)
- Magnetventil: Airtec (Taiwan)
- Wechselstromschütz: Schneider (Deutschland)
- Tastenmodul: Schneider (Deutschland)
- Reduzierer: Shimpo (Japan)

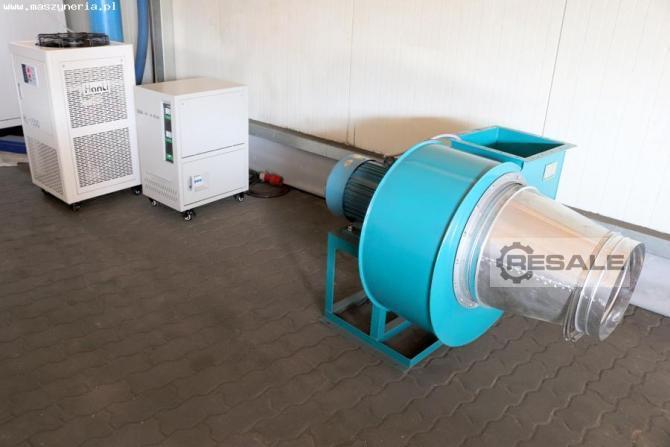

- Kühlung: Chiller, Hanli HL-1500
- Spannungsstabilisator / Regler: SBW-H-30kVA
- Software: CypCut / von Friendess Inc .: Englisch; unterstützte
Dateiformate: .dxf, PLT, Gerber, AI. und viele mehr) unter Windows
Der Laser CHEERON QY-LC1500-2540 FIBER ist neu, die Fenster sind noch
mit Folie geschützt, es ist eben.
Polen
