Zahnflanken Feinbearbeitungsmaschine gebraucht kaufen

BIEGEROLLEN FUR RINGBIEGEMASCHINE Sehen Sie Bilde fuer mehr Info! DUTCHMACH Metallbearbeitungsmaschinen ENSCHEDE - NIEDERLANDE (3 km von der Deutschen Grenze)

Lager-Nr. : G15814 Maschinenart : Zahnflankenprüfgerät Fabrikat : Mahr Type : 891 S Baujahr : 1986 Technische Daten Evolventenprüfmaschine Raddurchmesser bis 600 mm Modul 0,2 - 20 mm Leistung 1,2 KW Gewicht 1,3 to Technische Daten Die Maschine dient der Prüfung von: Zahn?ankenform (Profilform)‚-Zahnrichtung (Flankenlinie), Rundlaufabweichung + Ober?ächengüte an Stirnräden aller Art Raddurchmesser bis 600 mm Radbreite bis 60 mm Modul 0,2 bis 20 Modul Schrägungswinkel 0 bis 90 ° Fehlervergrößerung 250/500/1000 fach Werkstückgewioht bis 100 kg Vertikalverstellung 150 mm Maschinenabmessungen (LxBxH) 1.200 x 1.200 x 1.600 mm Gewicht ca. 1300 kg Leistungsbedarf 1,2 KW Zubehör und Ausstattung: Schreiber, div. Registrierpapier, div. Spitzen, Mitnehmen Zwischenteil für Spitzenerhöhung um 200 mm, mech.Tastkopf, L ...

Wärmebehandlungsofen 1150 0,8x0,8x1,5 m t max 1150 C mögliche verschiedene Größenöfen

Raddurchmesser - max.: 2500 mm Radbreite: 1200 mm Modul - max.: 32 Modul - min.: 3 Gesamtleistungsbedarf: 25 kW Maschinengewicht ca.: 60 t Raumbedarf ca.: m Baujahr: 1980 Überholt: 1990 Rad-Ø min./max. 180 - 2.500 mm Modul 3 - 32 Schrägungswinkel max. 10 - 35 ° Radbreite bei Geradverzahnung 1.200 mm Hublänge ca. 100 - 1.200 mm Hubzahl 80 - 350 Hübe/Min. Verstellbarkeit der Hublage 300 mm Hubgeschwindigkeit 4-40 m/min. max. Werkstückgewicht ca. 18.000 kg max. Zähnezahl 16 - 576 Tischgröße Ø x Bohrg. 1.400 x 500 mm Schleifscheiben-Ø ca. 500 mm Schleifschleiben-Umfangsgeschwindigkeit 34 m/s Gesamtantrieb ca. 25 kW - 380 V - 50 Hz Gewicht ca. 15 to Zubehör / Sonderausstattung: Hydrostatische Führungen im Schleifschlitten, Tisch und in allen anderen Führungsbahnen Komplette Schleifraumkapselung mit Schiebetüren automatischer Schleifablauf in ...

Sehr guter Zustand, mit Schaltgängen und Zubehör, neuen Riemen, neuen Diamantkommoden, Vorbereitung für die Ölfiltration neu.

Zahnradschleifmaschine KOMSOMOLETZ 5B833.

Zahnradschleifmaschine REISHAUER OZA mit Schaltgetriebe.

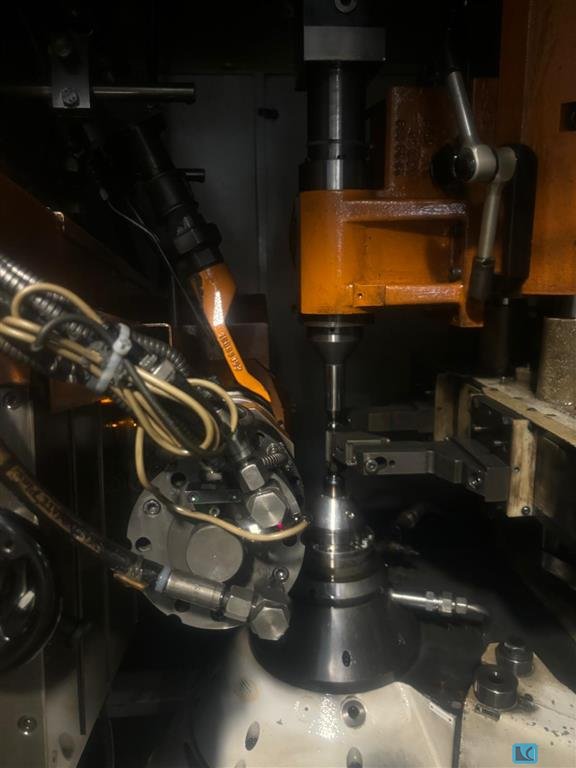

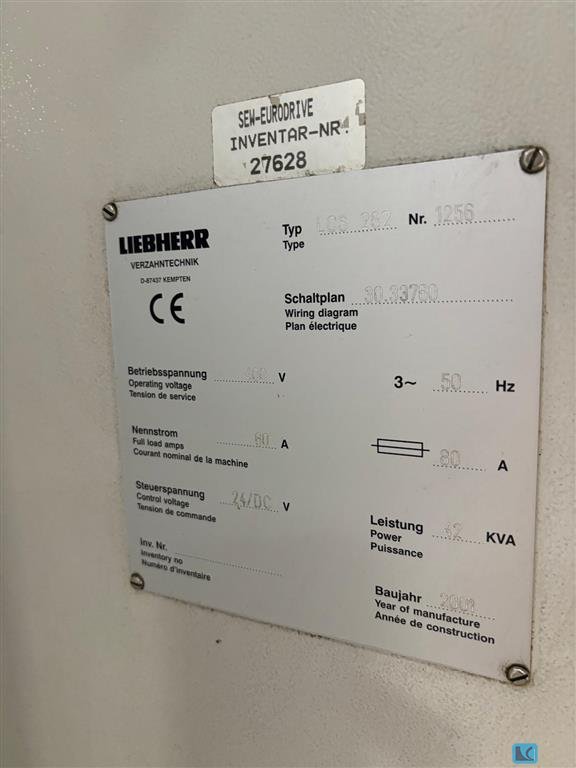

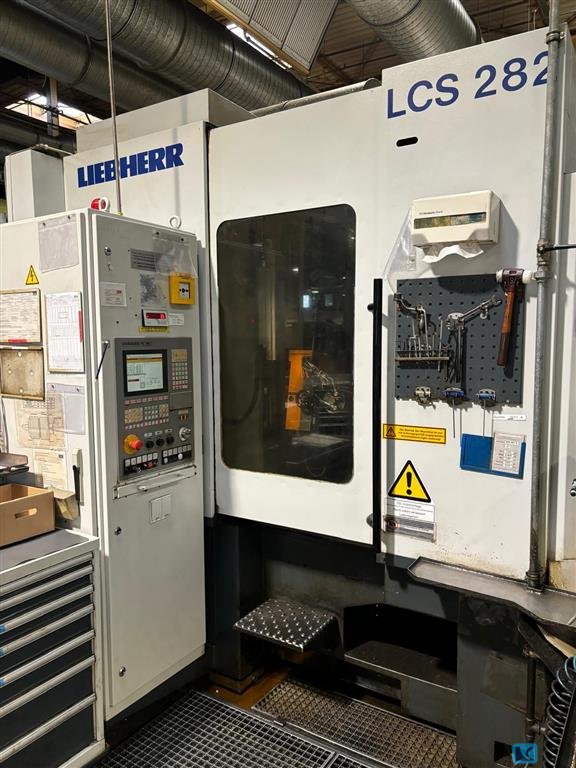

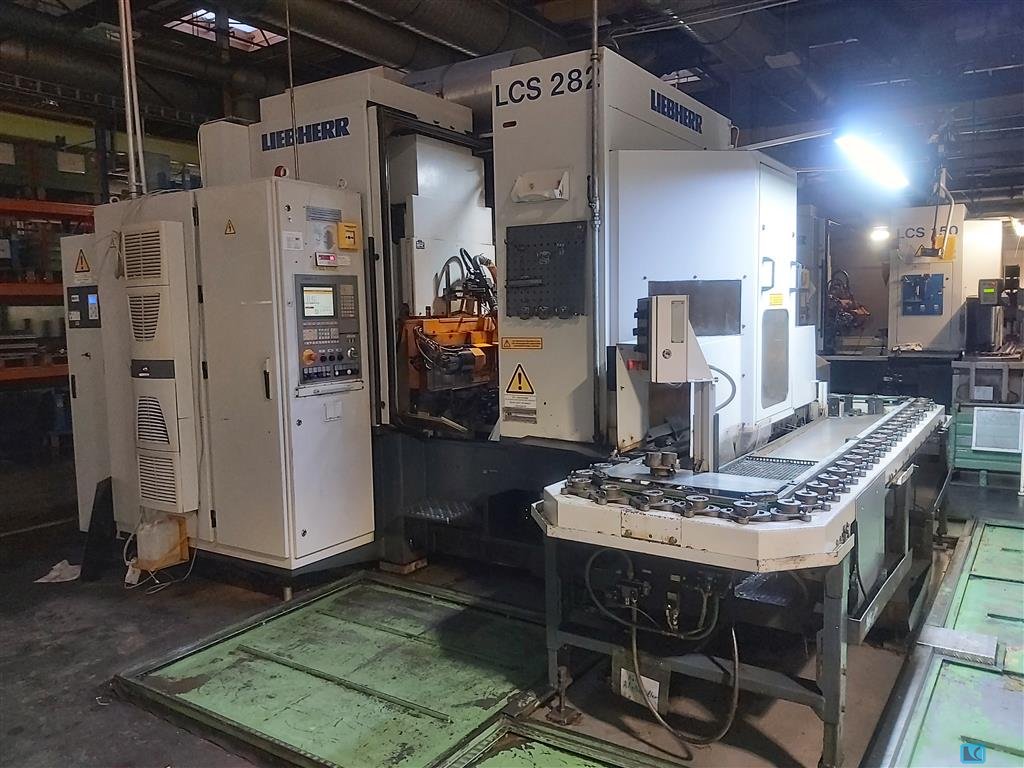

Raddurchmesser - max.: 280 mm Radbreite: 330 mm Modul - max.: 5 Modul - min.: 1 Steuerung: LIEBHERR CNC Gesamtleistungsbedarf: 28 kW Maschinengewicht ca.: 12 t Raumbedarf ca.: m L I E B H E R R CNC - gesteuerte Wälz- und Profilschleifmaschine Type LCS 282 Baujahr 1999 # 1099 ______________________________________________________ Rad-durchm.max. 280 mm Modul 1 - 5 Schrägungswinkel +/- 35 ° Distanz Tischmitte zu Werkzeugmitte 15 – 285 mm Schleifschlittenhub vertikal 330 mm Shiftweg/Werkzeugverfahrweg 200 mm min. Zähnezahl 7 Schleifspindelposition über Tisch min./max. 70 - 360 mm Werkstück-Einspannlänge 420 bis max. 620 mm Schleifschnecken-? / Profilschleifscheibe Ø 145 x 210 / 175 mm Drehzahl der  ...

Mägerle Zahnstangenschleifmaschine Schleifmaschine MFP-L Siemens CNC Hersteller [manufacturer]: Mägerle Typ [ type]: MFP-L-260-75 Steuerung [control unit]: Siemens 840D Sinumerik Inkl. Handrad Baujahr[construction year]: 10/2008 Verfahrbereich [travel path]: Aufspannfläche Tisch X= 2202mm Aufspannfläche Tisch Z=352mm Längshub 2600mm Querhub d. Schleifsupporters [cross stroke oft he grinding support] : 650mm Abstand zw. Tisch und Schleifspindelachse [distance between table and grinding spindle axis] 806mm Schleifscheibe Dimension [grinding wheel dimensions]: Durchmesser 400mm Breite 160mm Bohrung 127mm Umfangsgeschwindigkeit Schleifscheibe [peripheral speed grinding wheel]: 35(50) m/s Hubgeschwindigkeit [lifting speed]: Längs 30m/min Quer 5m/min Vertikal 5m/min kleinster Zustellbetrag 0,001mm Antriebsleistung [drive power]: Schleifscheibe (AC) ...

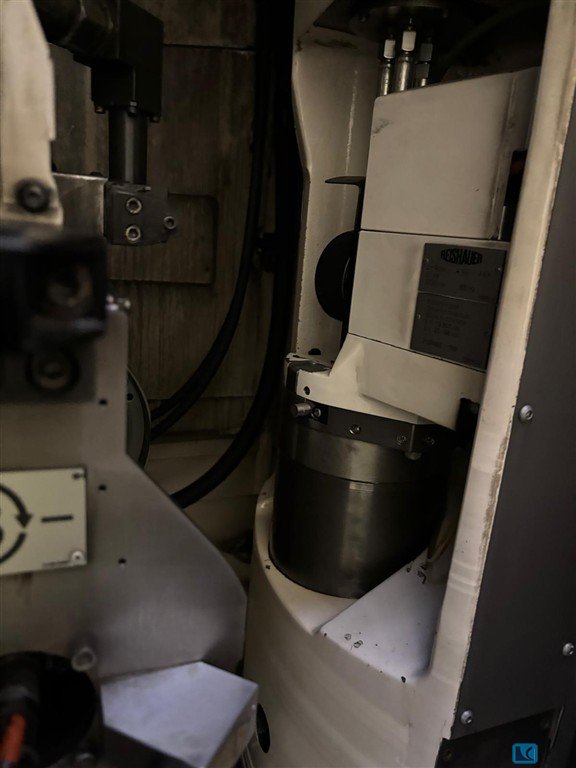

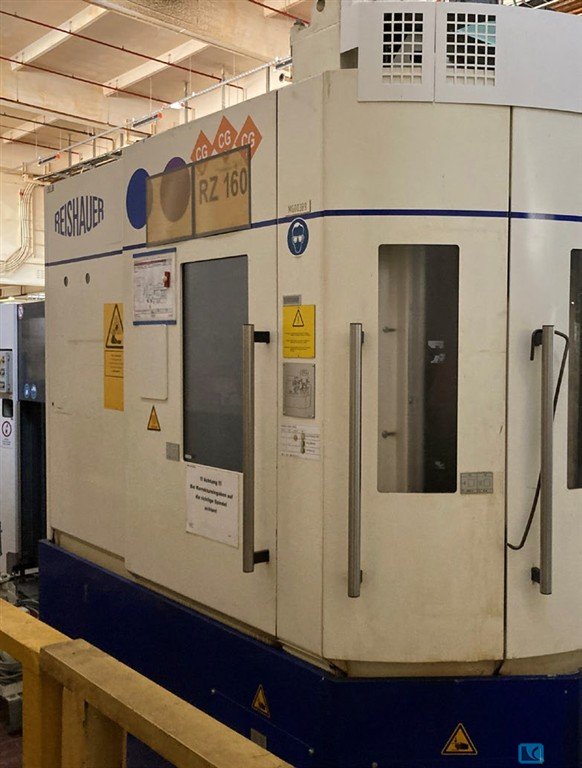

Raddurchmesser - max.: 0 mm Radbreite: 120 mm Modul - max.: 3 Modul - min.: 1 Gesamtleistungsbedarf: 20 kW Maschinengewicht ca.: 7,5 t Raumbedarf ca.: m REISHAUER-Elektronik-Steuerung,automatisches Werks: system für wellenförmige Teile ca. 350 mm lang ein: u.Entladeeinrichtung, Profilkorrektur möglich, vol: Profilierung mittels einschwenkb.Diamantzahnrad, s: sep. Schaltschrank: 4 Maschinen vorhanden - verschiedene Preise: 5 Maschinen am Lager, Baujahr: zwischen 1986 und 1990 Rad-Æ min./max. 55 - 120 mm Rad-Æ bei wellenförmigen Teilen 80 mm Modul (Pitch 25,4-8,5) 1 - 3 Zähnezahl min./max. 13 - 80 Eingriffswinkel 14 - 30 ° Schrägungswinkel max. 40 ° Werkstück-Einspannlänge 145 - 420 mm Schleifschnecken-Æ 300 - 400 mm Schleifschnecken-Breite 25 - 40 mm Schlei ...

Zahnradschleifmaschine WMW Modul ZStTK 1250x24

Präzisions-Profil-Schleif-Maschine PPSM Habrama 2200 Zahnstangenschleifmaschine Hersteller [manufacturer]: Habrama Typ [ type]: PPSM 2200 Steuerung [control unit]: Siemens 840D sl Sinumerik Baujahr[construction year]: 10/2009 Verfahrbereiche Achsen [travel path]: X-Achse (längs): 2200(2500)mm Y-Achse(quer): 500mm Z-Achse (vertikal): 410mm C-Achse: +30°/-30° B-Achse: +20°/-20° U-Achse: 105mm W-Achse: 125mm B2-Achse: +20°/-20° Arbeitstisch [workbench]: 390 x 3.750mm Max. Tisch Belastung: 4000kg Vorschubgeschwindigkeit X-Achse [feed speed]: 21m/min Vorschubgeschwindigkeit Y-Achse [feed speed]: 10m/min Vorschubgeschwindigkeit Z-Achse [feed speed]: 6m/min Vorschubgeschwindigkeit C-Achse [feed speed]: 2m/min Vorschubgeschwindigkeit B-Achse [feed speed]: 6m/min Vorschubgeschwindigkeit U-Achse [feed speed]: 4m/min Vo ...

Max. Tischbelastung: 8t, Tischdurchmesser: 1300m, max. Raddurchmesser: 2000mm, Radbreite: 720mm, Eingriffswinkel: 12,5-30°, max. Schrägungswinkel: 35°, Schleifscheibendurchmesser: 300/ 400m, Umfangsgeschwindigkeiten: 25 bzw. 35m/s, Schleifhub: 750mm, Anzahl Zähne: 12-372, Länge: 6800mm, Breite: 5500mm, Höhe: 3800mm, Modul: 2-25, Gewicht: 26t, wurde 2000 modernisiert und mit CNC-Steuerung ausgestattet, mit Dokumentation, eine Besichtigung vor Ort ist möglich.

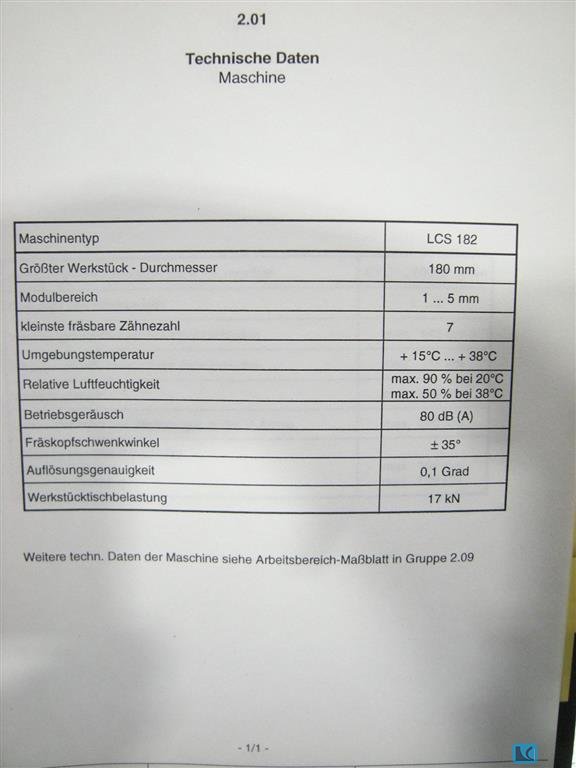

Raddurchmesser - max.: 180 mm Modul - max.: 5 Modul - min.: 1 Maschinengewicht ca.: 14 t Raumbedarf ca.: 4,5 x 2,84 x 2,8 m Zähnezahl - min.: 7 Werkzeugdrehzahlen: 4000-10000 U/min Werkzeuglänge: 210 mm Mit Gegenhalter Kein Abrichter Nur CBN Scheiben

Raddurchmesser - max.: 400 mm Radbreite: NA mm Modul - max.: 1 Modul - min.: 10 Gesamtleistungsbedarf: 12 kW Maschinengewicht ca.: 4,2 t Raumbedarf ca.: m K L I N G E L N B E R G Automatische Kegelrad - Läppmaschine Type LKR 400 A 100 Baujahr 1974 Serien-Nr. 1890 teilüberholt und elektrisch modernisiert 1998 durch Fa. WELTER _____________________________________________________ max. Teller-Rad-durchm. ´ 400 mm Verstellweg der Ritzellagerspindel 160/250 mm Verstellweg der Telleradspindel 115/265 mm Zusatzbewegungen: Axial/Distanz/Vertikal ca. +/-2 mm Automatisches Zahnspiel 0-0,6 mm Modul 1 - 10 Achsversetzung oben/unten je 50 mm (= AV-Mittellage-Verstellung) Läppmomentum 1 - 18 A = 0,094-1,69 mkp Aufnahme-Bohrung der treibenden Spindel  ...

Schleifscheiben-Breite max.: 50 mm Übersetzung: 0 Schleifscheiben-Durchmesser max.: 400 mm Gesamtleistungsbedarf: 3 kW Maschinengewicht ca.: 1000 kg Raumbedarf ca.: m W M W - NILES Vorabrichtgerät für Zahnflanken Schleifscheiben Type ZKX Baujahr 1988 # 52/23-17 _______________________________________________________________ Vorabrichtgerät zum (seitlichen) Abrichten der Schleifkörper außerhalb einer (Zahnflankenschleif-) Maschine. Ausgerüstet mit einer Staubabsaugung Schleifscheiben-Ø min. / max. 250 / 400 mm Schleifkörperbreite min./max. 20 – 50 mm Gesamtantrieb 3 kW - 380 V - 50 Hz Gewicht ca. 1.000 kg Zubehör / Sonderausstattung • Separat stehende Staubabsaugung Zustand : sehr gut - vorführbereit – Gelegenheit ! Lieferung : ab Lager - wie besichtigt Zahlung : rein netto - nach Rechnungserhalt Wir bitten um Ihren Auftrag. Wir ha ...

Vollmer CHHF 21 H - Maschine für einseitiges Schleifen Baujahr 1989 S/N 907 Fabrikat Vollmer Deutschland in gutem Betriebszustand Die technischen Daten der CHHF 21H auf einen Blick: Kreissägeblätter Außendurchmesser 80 bis 700 mm Bohrungsdurchmesser 20 bis 105 mm Zahnteilung ab 8 mm Hakenwinkel bis 30° Radialer Freiwinkel -7° bis +3° Tangentialer Freiwinkel bis 5° Anschlussleistung ca. 0,52 kW Gewicht ca. 85 kg Abmessungen 70 x 50 x 80 cm Cisei8tfrg Diese Maschine wurde speziell für die Reparatur von fehlenden Hartmetallzähnen entwickelt. Neu eingesetzte Spitzen werden in den vorhandenen Zähnen geschliffen. Mit dieser Tischversion bietet VOLLMER eine eine besonders wirtschaftliche, platzsparende Lösung. Die CHHF 21 H arbeitet nach dem Nassschleifverfahren. Während des Schleifvorgangs wird das Schleifaggregat manuell über die Zahnflanken beweg ...

Geeignet zum automatischen, beidseitigen Zahnflankenschliff an hartmetallbestückten Kreissägeblättern., Zubehör:, Vollverkleidung, Kühlmittelsystem, Automatisches Zentralschmierung., Meßsystem zum Vermessen von Sägeblätter., Bedienpult mit LCD Farbdisplay., DNC Service., Alphanumersche Tastatur., Schleifgeschwindigkeit und Schleifweg abhängig von Zahnoberfläche, beliebig Justierbar., 2 Schleifscheibenaufnahmen, Kühlmittel Füllgradüberwachung, Automatische Schleifscheibenkompensation, Vorbereitet für Roboterbetrieb mit automatische Beladetür, Ölauffangwanne, 2 x Sägeblattmagnethalter >Ø 320mm, >Ø 180 mm, 1 Zentrierring., Kreissägeblattdurchmesser: 200 - 840 mm, Kreissägen-Bohrungsdurchmesser: ab 16 mm, Zahnteilung: 6 - 180 mm, Schleifweg: bis 25 mm, Tangentialfreiwinkel: 0 bis 10°, max. Schleifscheibendurchmesser: 125 mm, Schleifscheibenbohrungsdurchmesser: 32 mm, Sc ...

Präzisionsluftfutter Ø240mm (Typ 9-500-6QC) Technologie: APC Wiederholgenauigkeit ca. 0.0015 Backenhub 12mm Rundlaufgenauigkeit: ca. 0,005 mm Grundbacken DRM 134-182mm - neuwertiges unbenutztes Luftspannfutter Ausstattung: - Backen Ø 174 - 182mm Einsatz eines hochpräzisen, pneumatischen Niederzugfutters mit Sonderbacken und Werkstückanschlag. Um die Genauigkeit beim Backenwechsel sicherzustellen und die geforderten Rüstzeiten zu realisieren, ist das Futter mit dem QC-Präzisions-Backenwechselsystem ausgerüstet. Auswechselbare Modulstifte in den gehärteten Sonderbacken übernehmen die Aufgabe des sicheren Zahnflankenkontakts.
