Messmaschinen ZOLLER Smile 420X / Pilot 4.0

Grundgerät

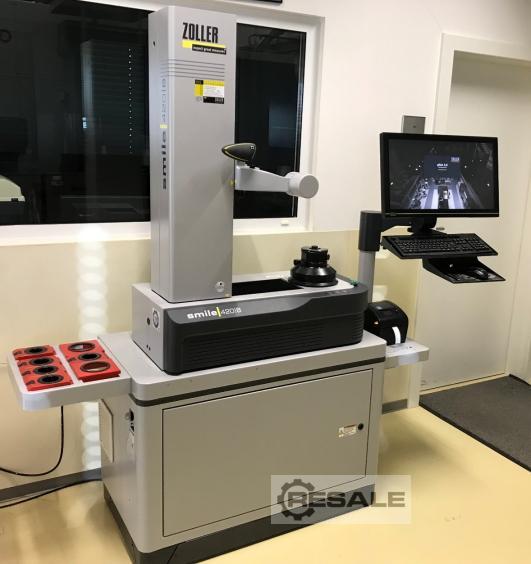

Zoller >>Smile<< (Baujahr 2019)
Voreinstellgerät, Ausführung gemäß Broschüre und technischer Beschreibung (für Abweichungen der Technische Ausrüstung bzw. Hardware & Richtigkeit, wird keine Gewährleistung übernommen!)

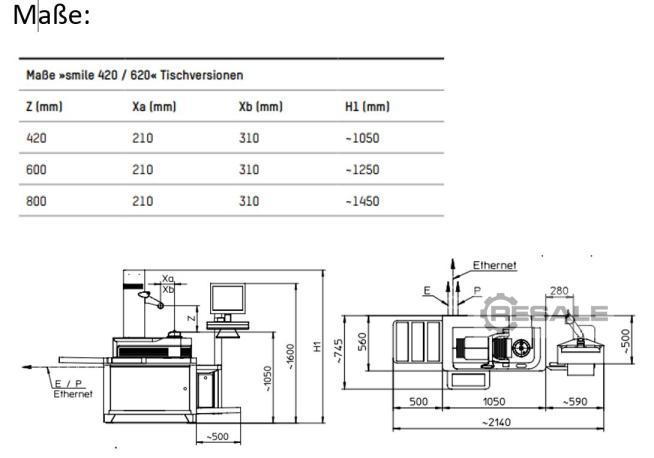

max. Werkzeuglänge Z= 600mm max. Werkzeug Ø = 420mm max. Rachenlehren Ø = 70mm
Werkzeuginspektion
Auflichtbildverarbeitung mit zentrierter LED-Beleuchtung
CNC-Steuerung
Vollautomatische Achsverstellung in X- / Z- & C Richtung für bedienerunabhängige, schnelle und sichere Messvorgänge
Hochgenauigkeitsspindel »PCS« (Power-Clamping-System)
Für Steilkegel / CAPTO / HSK / VDI / ANSI / MAS-BT / CAT & KM (entsprechende Adapter werden benötigt)4 x 90° Spindelindexierung
Autofokus
CNC-Antrieb der C-Achse zur bedienerunabhängigen Schneiden-Fokussierung und automatischen Messung mehrschneidigen Rotationsgeber (ROD) zur hochpräzisen Positionsbestimmung in der C-Achse

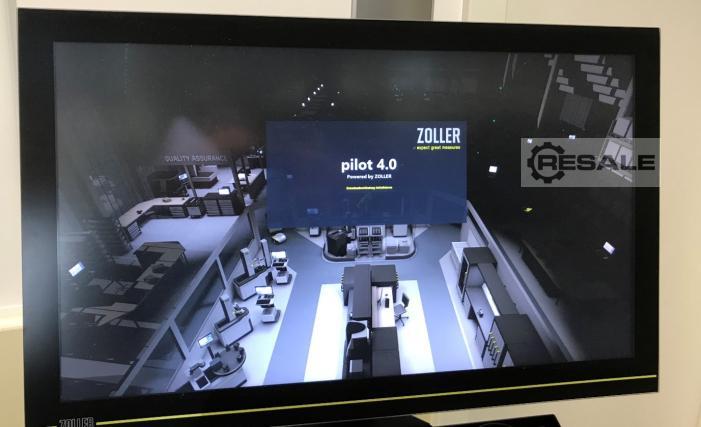

ZOLLER Messgerätsteuerung >> Pilot 4.0 <<
mit 24 " – Monitor. Betriebssystem Windows 10 - 64-bit.
Monitorhalterung
für ZOLLER Messgerätsteuerung, Maus- & Tastaturablage.
Tastatur Deutsch
Bedienungsanleitung Deutsch

ZUBEHÖR
Untertischsystem
Etikettendrucker
Ablagebord für Adapter / 2-reihig
Adapter / 1x mal für Hohlschaftkegel HSK-63 / 1x mal Steilkegel SK40 & SK50 / 1x mal Zylinderschaft für VDI40

Software
Standardfunktionen >> Pilot 4.0 <<
Messprogrammpaket >> InspectionPremium <<
Messprogramme zur Werkzeugkontrolle, Fotoreale Eingabedialoge, Werkzeuganalyse mit Durch -Auflichtmessung,
Automatische Soll/-Ist-Vergleiche
>> ZidCode << für >> Pilot 3.0 / 4.0 <<
Messprogramme zur drucken eines QR-Code-Etiketts im >> zidCode << - Format
Technologie >> Elephant <<
laut Flyer (ZOLLER)
MP 780 Kollisionsprüfung >> Pilot 4.0 <<
>> ToolRealityCheck << Kollisionsprüfung von Bohr- Fräswerkzeugen über Soll-Ist-Vergleich zur DXF-Sollkontur.
Datenein-/Datenausgabe/DNC-Betrieb WinTool Schnittstelle Vorkonfigurierte Postprocessor für HERMLE C50U SINUMERIK 840D pl

Nur im Laborbetrieb verwendet
