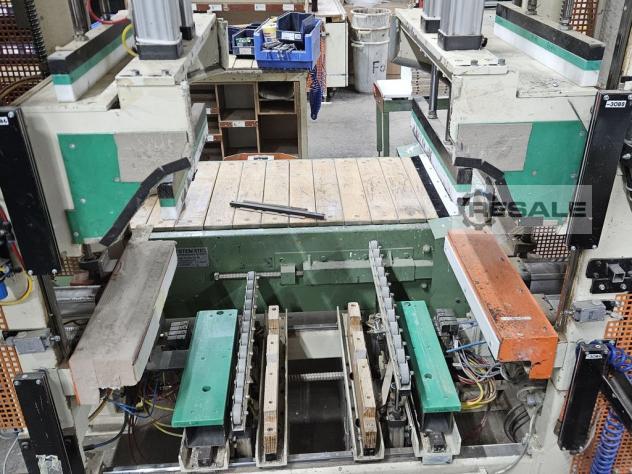

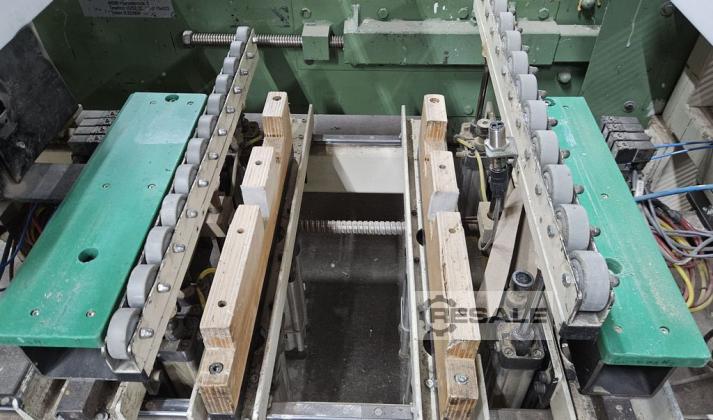

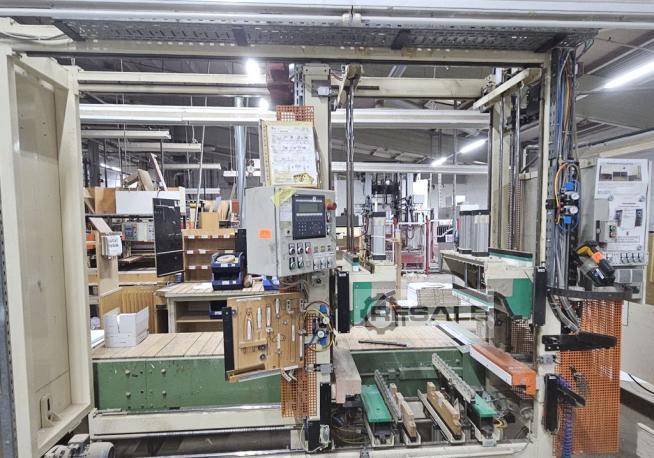

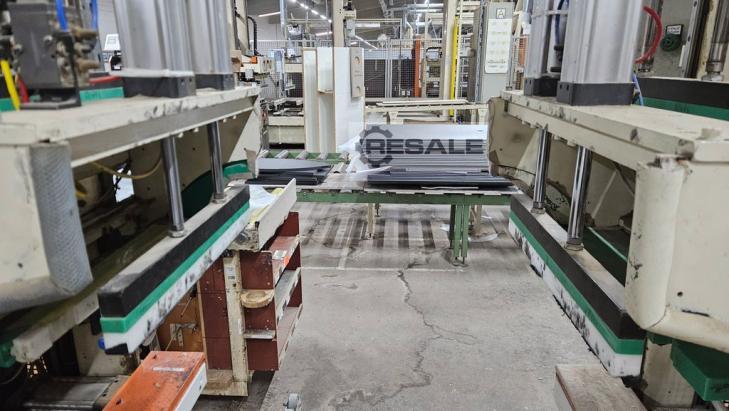

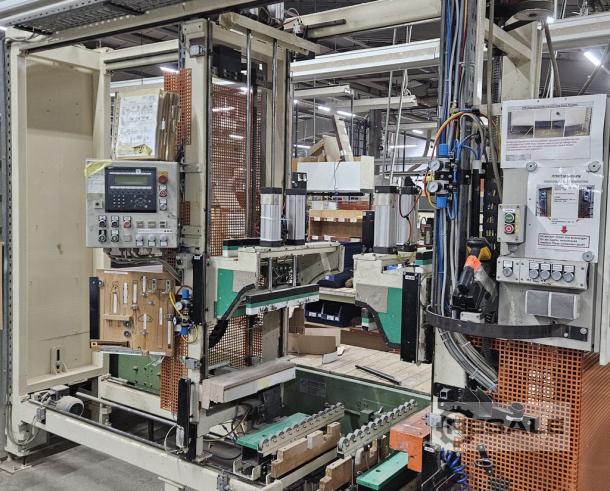

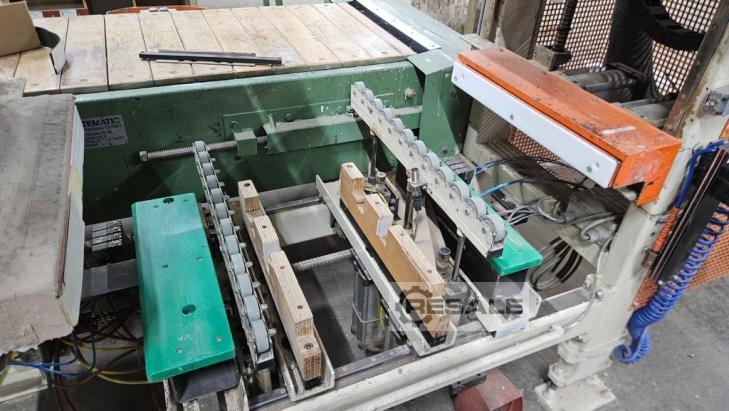

Z.V.B. Korpuspresse Sonno
Hersteller: Z.V.B.
Bezeichnung: Korpuspresse
Typ: Sonno
Korpus max. 1790 x 1280 mm
Betriebsspannung: 400 V
Anschlussleistung: 3kW
Betriebsdruck: 7 bar

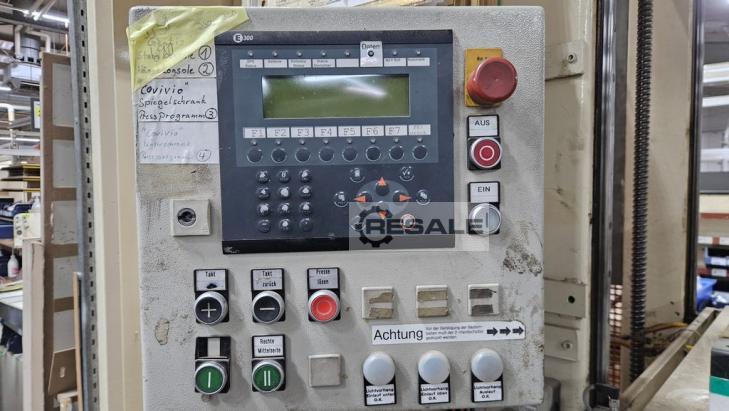

Beijer Electronics E300 Operator Interface Bedienfeld
Steuerung: Mitsubishi Melsec FX2N-64MT-DSS
SICK Lichtvorhang
2 Handschalter
Baujahr: 1997
Allgemeine Arbeitsbeschreibung
Der Arbeitsablauf lässt sich im wesentlichen in folgende Schritte
unterteilen:
Programmeingabe
Entnehmen Sie die Programmnummer des Korpus aus der Liste und geben
Sie diese mittels der Tastatur ein, Die Eingabe bestätigen Sie mit
der Taste Enter Die Presse fährt nun auf das gespeicherte Maß für
diesen Korpus
Pressvorgang
I. Nach dem die Position angefahren wurde, fahren die Zylinder für
die Bodenauflage und den linken seitlichen Anschlag aus
2. Nun stellen Sie die linke Seite auf die Bodenauflage. Die Seite
wird automatisch durch einen Injektionssauger festgehalten
3. Dann legen Sie den Boden ein und drücken ihn leicht in die
Dübellöcher der linken Seite,
4. Danach legen Sie die rechte Seite ein und verbinden sie mit dem
Boden
5. Durch drücken der Taste + wird nun der Boden mit den Seiten
verpresst
6. Jetzt legen Sie das Blatt ein und passen es in die Dübel ein.
7. Durch drücken der Taste + wird das Blatt mit den Seiten verpresst
8. Nun kontrollieren Sie ob alle Verbindungen sauber sind und der
Korpus winkelig ist.
9. Wenn alle Teile korrekt verbunden sind schalten Sie durch
nochmaliges betätigen der Taste + den endgültige Verpressdruck zu.
10.Sie können alle Schritte einzeln durch drücken der Taste -
zurücknehmen
Presse lösen
1. Wenn Sie alle Arbeiten am Korpus abgeschlossen haben beenden Sie
den Pressvorgang mit der Taste lösen. Die Druckzylinder werden
ausgeschaltet und der Korpus wird mit den beiden unteren Zylindern
festgehalten
2. Sobald die Zylinder für die Bodenauflage eingefahren sind legen
Sie die Transportpalette auf die Röllchenschienen.
3. Durch nochmaliges drücken der Taste losen wird der Korpus auf die
Palette abgesetzt und kann auf das Konsolenband geschoben werden.
Nächster Korpus
I. Nachdem die Presse wieder leer ist drücken Sie die Taste + Die
Presse fährt nun wieder in Position zur Bearbeitung eines neuen
Korpus gleicher Art
2. Soll ein Korpus anderen Typs gepresst werden gelangen Sie mit der
Taste F6 zurück zur Eingabeseite.
