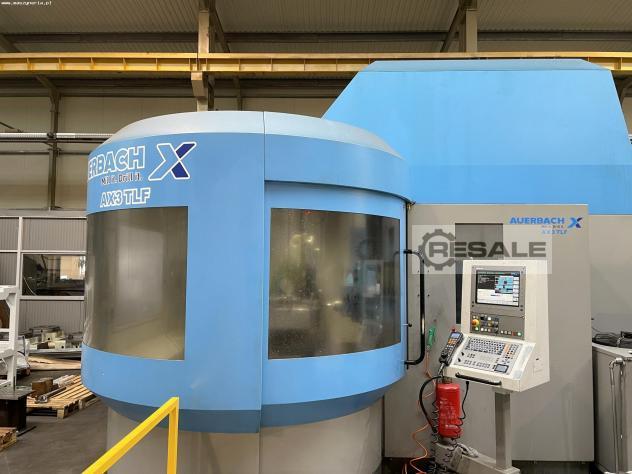

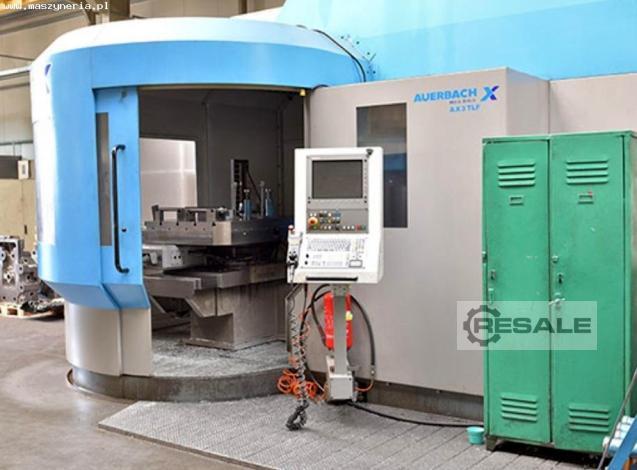

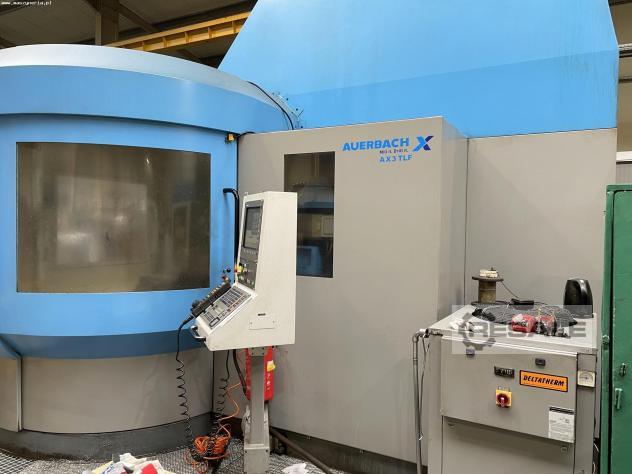

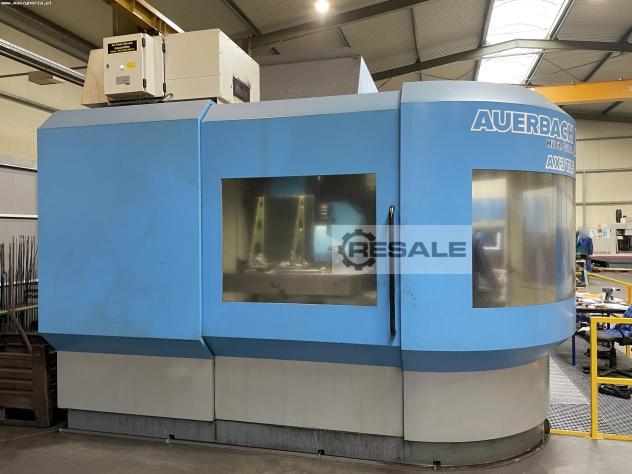

Tieflochbohrmaschine AUERBACH AX3 TLF wurde 2011 von der renommierten
deutschen Firma Erste Maschinen Fabrik (ERMAFA Sondermaschinen- und
Anlagenbau GmbH) hergestellt. Die AUERBACH AX-3 TLF Maschine zeichnet
sich durch ihre hohe Zuverlässigkeit und Leistungsfähigkeit aus. Sie
wird zum Bohren von tiefen Löchern mit hoher Präzision und
Toleranzen in verschiedenen Metallarten eingesetzt und bietet eine
hervorragende Optimierung aller Aspekte des Prozesses und eine
deutliche Reduzierung der Zykluszeiten.
Der Bearbeitungsprozess erfolgt vollautomatisch in 6 Achsen (X, Z, W,
Y, B, A) und ermöglicht die Herstellung von Bohrungen mit einem
maximalen Durchmesser von 32 mm und einer Tiefe von bis zu 1700 mm.
Das Tiefloch-Bearbeitungszentrum AUERBACH AX 3 TLF ist unter anderem

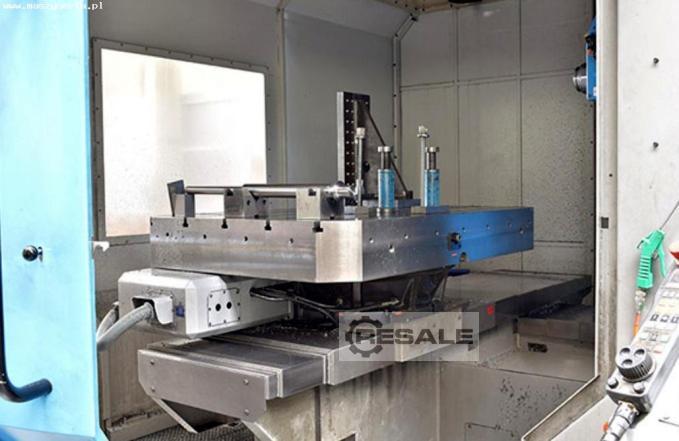

mit einem interpolierten Rundtisch von 1500 x 100 mm und einer
bedienerfreundlichen CNC-Steuerung HEIDENHAIN iTNC 530 zur
Programmierung aller Prozessparameter ausgestattet. Das Gesamtgewicht
der Bohr- und Fräsmaschine beträgt 15000 kg.
Technische Daten der AUERBACH AX3 TLF Tieflochbohrmaschine
- maximal mögliche Bohrtiefe: 1700 mm
- Bohrtiefe in einem Arbeitsgang (ohne Abstützung): 1300 mm
- maximaler Lochdurchmesser: 32 mm
- minimaler Bohrungsdurchmesser: 3 mm
- Längsverschiebung (X-Achse) Tisch: 1600 mm
- Querverschiebung (Z-Achse) Säule: 700 mm
- Querverschiebung (W-Achse) Bohrkopf: 1300 mm
- Vertikaler Verfahrweg (Y-Achse) Bohrkopf: 800-1200 mm
- Drehachse (B-Achse) Drehtisch: 360°
- Drehachse (A-Achse) Bohrkopf: -25°/+15°
- Vorschubgeschwindigkeit: 1-15 m/min (Y-Achse: 1-10 m/min)
- Eilganggeschwindigkeit in allen Achsen: 15 m/min (Y-Achse: 10
m/min)
- maximale Spindeldrehzahl: 8000 U/min
- minimale Spindeldrehzahl: 60 U/min
- Spindeldrehmoment (100% ED, S1): 115 Nm
- Werkzeugaufnahme: HSK63
- Werkzeughalter: OTT Werkzeughalter
- Motorleistung: 30 kW
- Nennleistung Hauptantrieb (100% ED, S1/40% ED, S6): 12/18,5 kW
- Fassungsvermögen des Kühlmitteltanks: 800 l
- Maximaler Kühlmitteldruck: 100 bar
- Umgebungstemperaturbereich: +5°C / +40°C
- Spannungsversorgung: 3x 400 V; 50 Hz
- Platzbedarf (L x B x H): 5500 x 5300 x 3400 mm
- AX3 TLF Maschinengewicht: 15000 kg
Ausstattung der Tieflochbohrmaschine

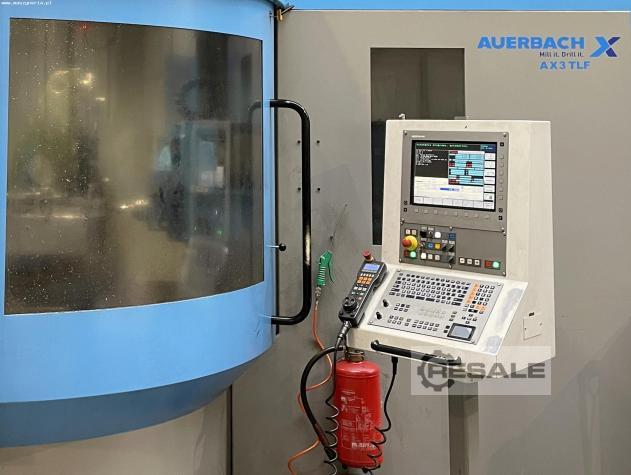

- CNC-Steuerung: HEIDENHAIN iTNC 530
- interpolierter Rundtisch mit begrenztem Spiel mit den Abmessungen
1500 x 100 mm

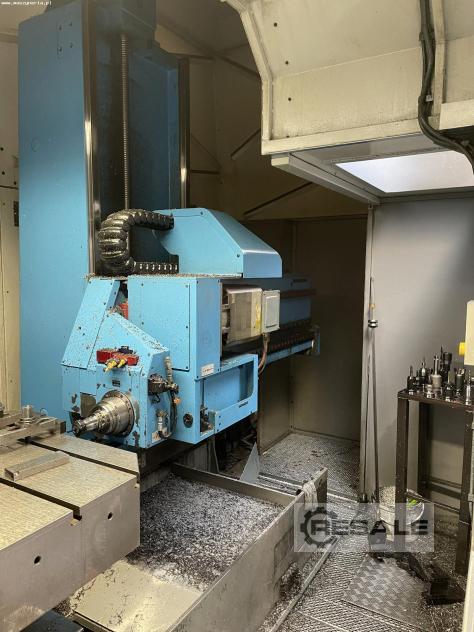

- schwenkbarer Bohrkopf +15°/-25°
- Schaftbohrkopf
- Handrad HR520
- feste Stützen (2 Stück)
- einstellbare Kühlmitteldüsen
- Ölkühlung

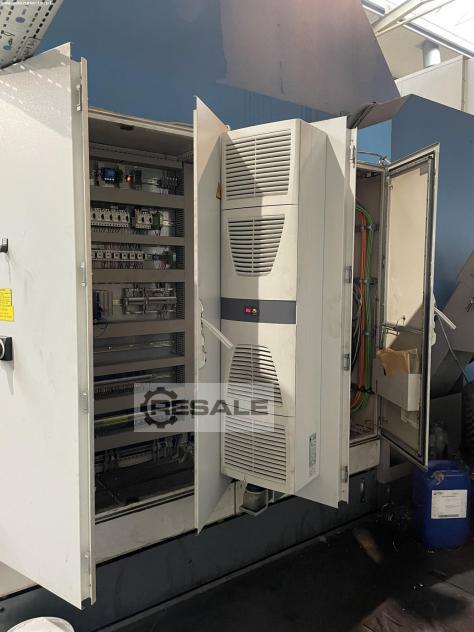

- Kühlvorrichtung für den Schaltschrank
- geschlossene obere Abdeckung (Dach)
