Wichtige und herausragende Konstruktionsmerkmale der RaptorX-SL mit
Stahlunterkonstruktion /
Die
Anwendungsvielfalt einer RaptorX-SL CNC Fraesmaschine ist durch die in
der Hoehe verstellbaren Arbeitsflaeche ( Durchlasshoehe unter Bruecke
variabel : 150mm, 300mm oder 400mm ) und der Verfahrhoehe von 300mm in
der Z-Achse ( ohne Aufpreis ) extrem gross.
Sondergroessen bis zu 17.500 mm ( an einem Stueck ) x
3000 mm x 600 mm sind realisierbar ! Bei Interesse bitte anfragen
!

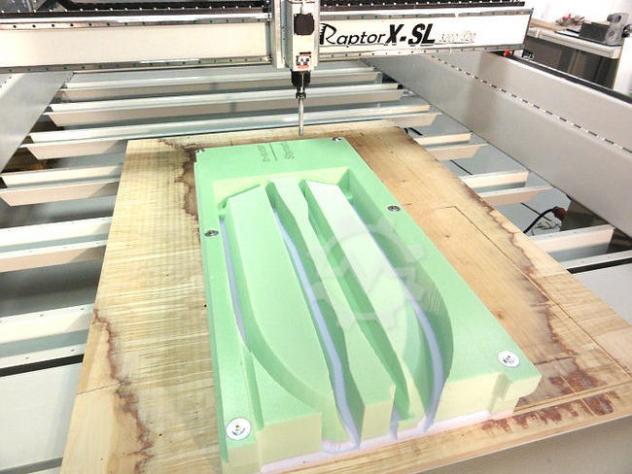

So sind Sie in der
Lage Plattenmaterialien mit groesster Stabilitaet der Z-Achse genauso
exakt zu bearbeiten wie 200mm hohe 3D-Koerper.

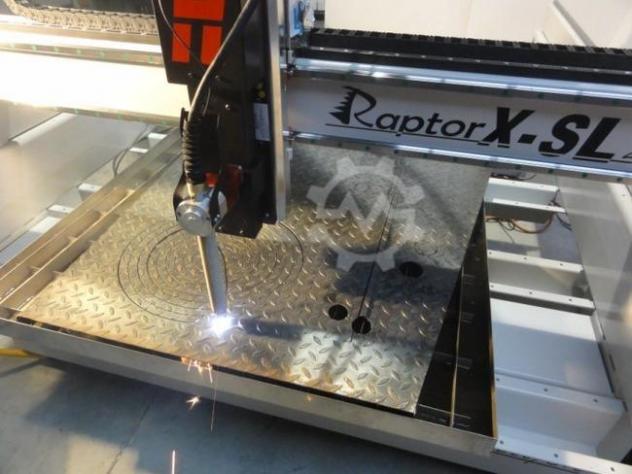

Nutzen Sie die Anlage als Plasmaschneideanlage oder
Wasserstrahlschneideanlage, entsprechende Erweiterungen sind
lieferbar.
Im mittleren
Bereich der Maschine ( zwischen den Fussrohren ) koennen Sie sogar
Teile bis zu einer Hoehe von 850mm bearbeiten ( Strahlschraenke etc. )
oder 3D Koerper bis etwa 400mm Hoehe ( bei 400mm langem Fraeser ),
wobei das durch den meist angewandten Schichtaufbau bei grossen
Volumenkoerpern im 3D-Formenbau eher unueblich ist.
Unser neues Konzept, mit einem unsichtbaren
Motor fuer die X-Achse zu arbeiten, wird durch die so erzielte hohe
Performance der gesamten Maschine sicherlich nicht lange auf Nachahmer
in der Branche warten muessen.
Einen kleinen Vorgeschmack zur Performance /
Geschwindigkeit erhalten Sie mit diesem Video. Etliche weitere Video

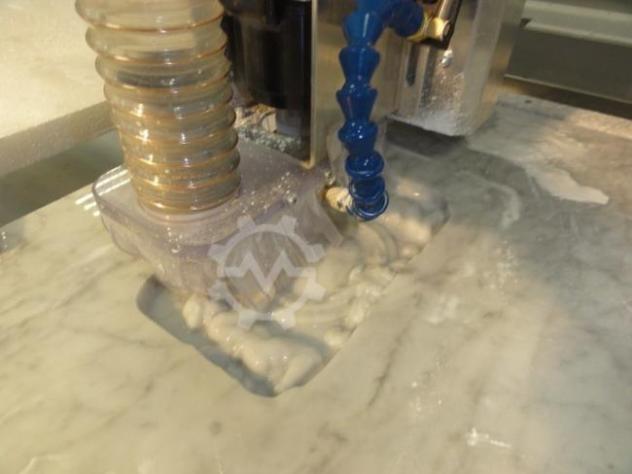

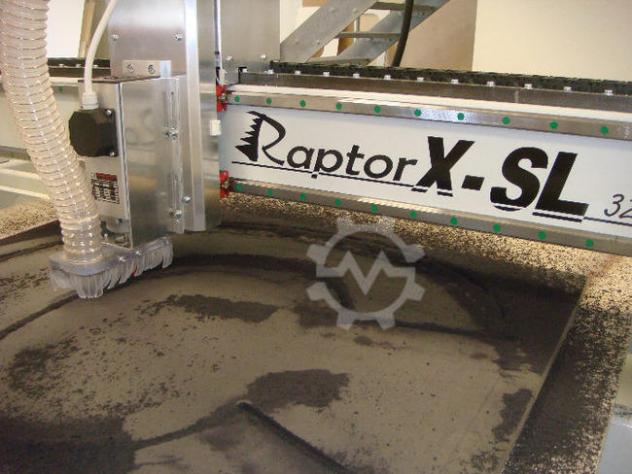

mit Bearbeitungsbeispielen in Marmor, Holz, Styropor, Aluminium etc.
finden Sie hier.
------------------------------------------------------------------
--------------
Die Vorteile der RaptorX-SL in der Uebersicht:
( Achtung
! Die Bilder zeigen teilweise grosse als auch kleinere Maschinentypen
)
oVerzugsarme
Stahlkonstruktion aus hauptsaechlich warmverformten Stahlprofilen mit
bis zu 6,3mm Blechstaerke
oHoechste Stabilitaet: Bei einer
Brueckenbelastung von 100 Kg in der Mitte der Y-Achse biegt sich die
Bruecke bei einer breiten /20-RaptorX-Fraesmaschine ( Verfahrweg Y
2010mm ) um 0,02mm, also lediglich zwei Hundertstel mm durch !
Dadurch sind auch bis zu ca. 70kg schwere Spindeln oder andere massive
Werkzeuge bzw. Werkzeugkoepfe ohne Genauigkeitsverlust der Anlage
einsetzbar
oVariable Arbeitsflaeche durch verstellbare
Tischauflageverstrebungen ( optional, Stueckpreis 195 Euro, belastbar
bis ca. 200 Kg pro Strebe ). Durchfahrthoehe unter Bruecke 150mm,
300mm oder 400mm waehlbar.
oNach unten offene
Rahmenkonstruktion fuer Arbeiten an hohen Werkstuecken (
Schaltschraenke, Tuer und Fensterrahmen, hohe 3D-Teile ).
oNeues Antriebskonzept mit Planetengetrieben. Dadurch sind
Verfahrgeschwindigkeiten bis zu 40 Metern ( X + Y - Achse ) pro Minute
moeglich ( In Verbindung mit Mach3, WIn PCNC Profi und USB).
oHohe Geschwindigkeiten bei maximaler Performance: 3D Fahrten mit
der Software Mach3 mit bis zu ca. 10 Metern pro Minute ( ca. 170mm pro
Sekunde ) fahrbar ( in Abhaengigkeit zur Konturform ). Somit besitzt
die RaptorX-SL beinahe die Performance einer sonst weitaus teureren
Servo-CNC-Fraesmaschine !
oUnschlagbares
Preis-Leistungsverhaeltnis Vergleichen Sie selbst ! Vorfuehrungen
taeglich nach Absprache.
Schluss mit
labbrigen, verzugsanfaelligen Schweisskonstruktionen aus duennen,
kaltgezogenen 60er Vierkantrohren !
Bei uns
erwerben Sie sorgfaeltig durchdachte Technik inklusive der notwendigen
Motorsteuerung sowie hochqualitativer Software im Paketpreis !
Die Maschinen werden als Standard
von uns vorerst in 6 verschiedenen Groessen von 1200 x 1510 x 300mm
bis zu einer Groesse von 3200 x 2010 x 600mm Verfahrweg lieferbar
sein.
Sondermaschinen mit
doppelter Z-Achse etc. sind bis zu 17.500 x 3.010 mm Verfahrweg
realisierbar

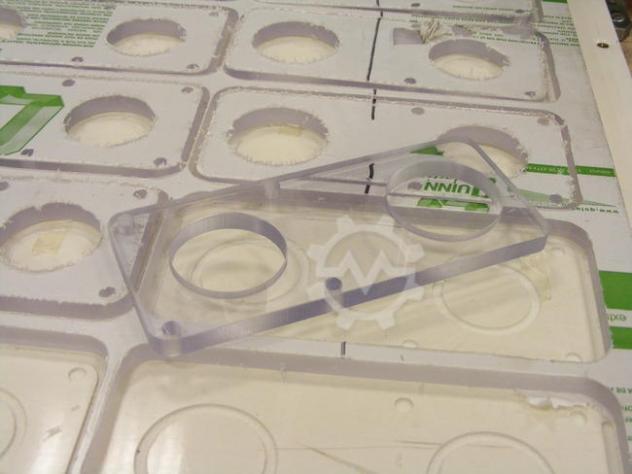

Hier geht es zu
den Anwendungen mit Videos, Fotos und Berichten von der
RaptorX-3D-CNC-Fraesmaschine.
Der feine Unterschied:
Der Verfahrweg der Z Achse bis zur
Materialoberflaeche ist durch den in der Hoehe verstellbaren Tisch bei
der Plattenbearbeitung so klein wie moeglich zu waehlen, um eine
hoechstmoegliche Stabilitaet zu erzielen und so auch Granit, Marmor
oder Aluminium bearbeiten zu koennen.
Technische
Daten:

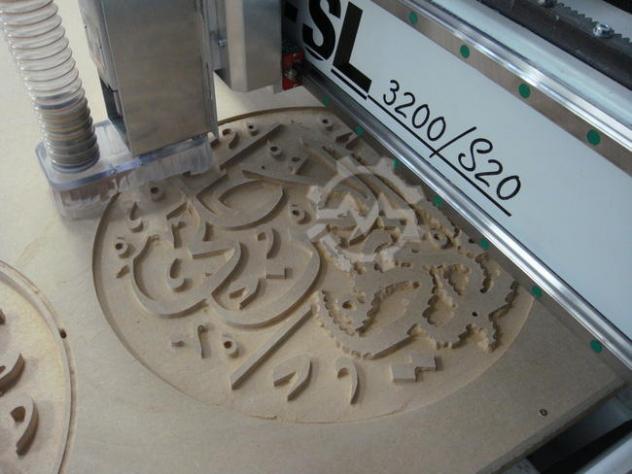

RaptorX-SL3200/S20
Aufspannflaeche
X -3500 x Y-2200 mm
Verfahrweg X
3200 mm
Verfahrweg
Y
2010 mm
Verfahrweg Z
300 mm
Standart, optional mit 600 mm lieferbar
Durchlasshoehe Z
( Unterkante Bruecke und
Fraeseraufnahme an der Spindel bis Oberkante Tischauflageverstrebungen
)
Variabel : 150 mm / 300 mm / 400 mm / je nach Befestigung
der Tischauflageverstrebungen ( optional, Stueckpreis 195 Euro ).
Bei Rohmaterialbefestigung
auf dem Boden bis zu 850mm ( Achtung ! Eingeschraenkter X-Verfahrweg
)
Positionierungsgeschwindigkeit X+Y / Z
40.000 mm/min max. ( in Verb. mit WIN PCNC USB )
Arbeitsgeschwindigkeit
20.000 mm/min max. / 3D-Fahrten
bis zu etwa 10.000 mm/min. ( In Abhaengigkeit zur Konturform,
Verwendung von Software Mach3 )
Schrittweite X
0,0213 mm
Schrittweite Y + Z
0,0113 mm
Umkehrspiel
Maximal zwischen
ca. +/- 10 bis 35µm ( also mximal 7 Hundertstel mm )
Wiederholgenauigkeit
ca. 20-30µm
Positionierfehler
kalibrierbar
Antrieb X / Y / Z
Schrittmotor 9,4 Ampere / 930 Ncm
Haltemoment
Getriebeart X / Y / Z
Spielarme Praezisions-Planetengetriebe mit 11000 Ncm
Abtriebsmoment
Linearfuehrung X / Y / Z
Hiwin 20mm / vorgespannt mit je 4 Wagen auf jeder Achse.
Referenzschalter / Endschalter
3 x kontaktlos auf
allen Achsen ein End.- Referenzschalter
Arbeitsbereichsueberwachung / Kollision
durch Software /
Kollisionsueberwachung bei Verwendung von Software Mach3
Steuerung 3-Kanal
3 x 10 Ampere gedrosselt /
Microschritt 1/10`tel-Step / Relais Spindel/Kuehlung
4-Kanal - Steuerung fuer Drehachsbetrieb oder
Tangentialmesser etc. optional / auch spaeter nachruestbar
Stromversorgung Steuerung 3-Kanal
380 Volt / 50
Hz
Fraesaufnahme
43 mm Eurohals oder
Adapter fuer HF Spindeln bis zu 2,5 kW
Software
Ansteuerung inklusive
WIN PCNC USB oder wahlweise
Mach3
Eine CE-konforme Inbetriebnahme unserer CNC
Maschinen erfordert den Anbau der Schutzeinhausung und des
Absaugstutzens. |
